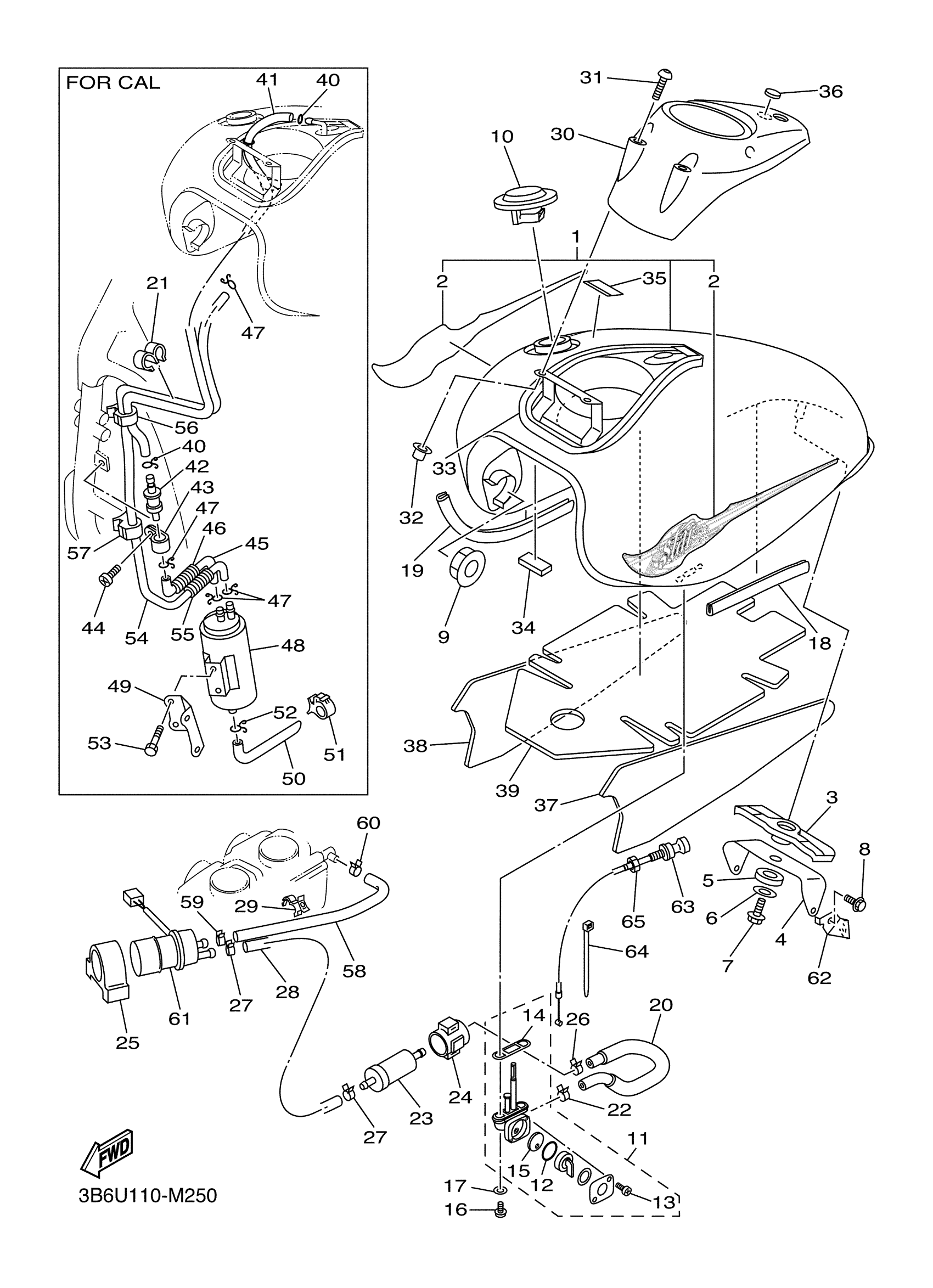

Yamaha XVS65DCB (V STAR 650 CUSTOM CA) 3B6S 2013 FUEL TANK Diagram

#

Description
Price

1

FUEL TANK COMP.

5SC-Y2410-U0-03

$705.99

2

GRAPHIC SET

3B6-24240-00-00

Unavailable

3

DAMPER, LOCATING 2

4TR-24182-00-00

Unavailable

4

BRACKET, TANK FITTING

4TR-2413Y-00-00

Unavailable

5

DAMPER, LOCATING 3

4TR-24183-00-00

$6.99

6

WASHER

90209-06011-00

Unavailable

7

BOLT, BUTTON HEAD

92017-06012-00

$7.49

8

BOLT, FLANGE(JN5)

95817-08016-00

$5.49

9

DAMPER, LOCATING

4H7-24181-00-00

$6.99

11

FUEL COCK ASSY 1

21V-24500-20-00

$51.99

12

SEAL, COCK

3AJ-24534-10-00

$7.99

13

SCREW, PAN HEAD(3AC)

98517-03008-00

$2.97

14

O-RING

4X8-24512-10-00

$14.49

15

VALVE PACKING

3AC-24523-00-00

$12.99

16

SCREW 256241430000

90149-06011-00

$5.60

17

WASHER, PLATE(3MB)

90202-05187-00

Unavailable

18

MOLE, SIDE COVER 1

1FK-2171L-00-00

Unavailable

19

MOLD, FUEL TANK

1HX-24188-01-00

Unavailable

20

PIPE 3

4TR-24313-10-00

Unavailable

22

CLIP

90467-10038-00

Unavailable

23

FILTER ASSY

1FK-24560-10-00

Unavailable

24

BRACKET, FILTER

1FK-24566-00-00

Unavailable

25

BAND 1

4EB-24398-00-00

Unavailable

26

CLIP (7K7)

90467-11044-00

Unavailable

27

CLIP (7K7)

90467-11044-00

Unavailable

28

PIPE, FUEL 1

4TR-24311-10-00

Unavailable

29

CLAMP(4HM)

90464-15192-00

Unavailable

30

COVER, TOP

4TR-2171A-00-00

Unavailable

31

SCREW(3YF)

90149-05299-00

Unavailable

32

NUT(1KT)

90179-05523-00

Unavailable

33

SEAL

4TR-2414G-00-00

Unavailable

34

DAMPER, SIDE COVER

3XV-21717-00-00

Unavailable

35

LABEL, CAUTION

5GK-2118K-00-00

Unavailable

36

EMBLEM

4TR-2413B-00-00

Unavailable

37

DAMPER, PLATE 1

5SC-2414H-00-00

Unavailable

38

DAMPER, PLATE 2

5SC-2414J-00-00

Unavailable

39

DAMPER, PLATE 3

5SC-2414K-00-00

Unavailable

58

HOSE

4TR-14294-10-00

Unavailable

59

CLIP (7K7)

90467-11044-00

Unavailable

60

CLIP(3GM)

90467-12124-00

Unavailable

61

FUEL PUMP COMP.

5KS-13907-01-00

Unavailable

62

HOLDER, WIRE

4TR-2637G-00-00

Unavailable

63

CABLE, STARTER 1

4TR-26331-00-00

Unavailable

64

BAND

1UA-82591-00-00

Unavailable

65

NUT

1VJ-26333-00-00

Unavailable
