2015 Yamaha Stryker (XVS13CFS) Taillight Diagram

← All diagrams

Find the part on the Taillight diagram for your 2015 Yamaha Stryker (XVS13CFS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

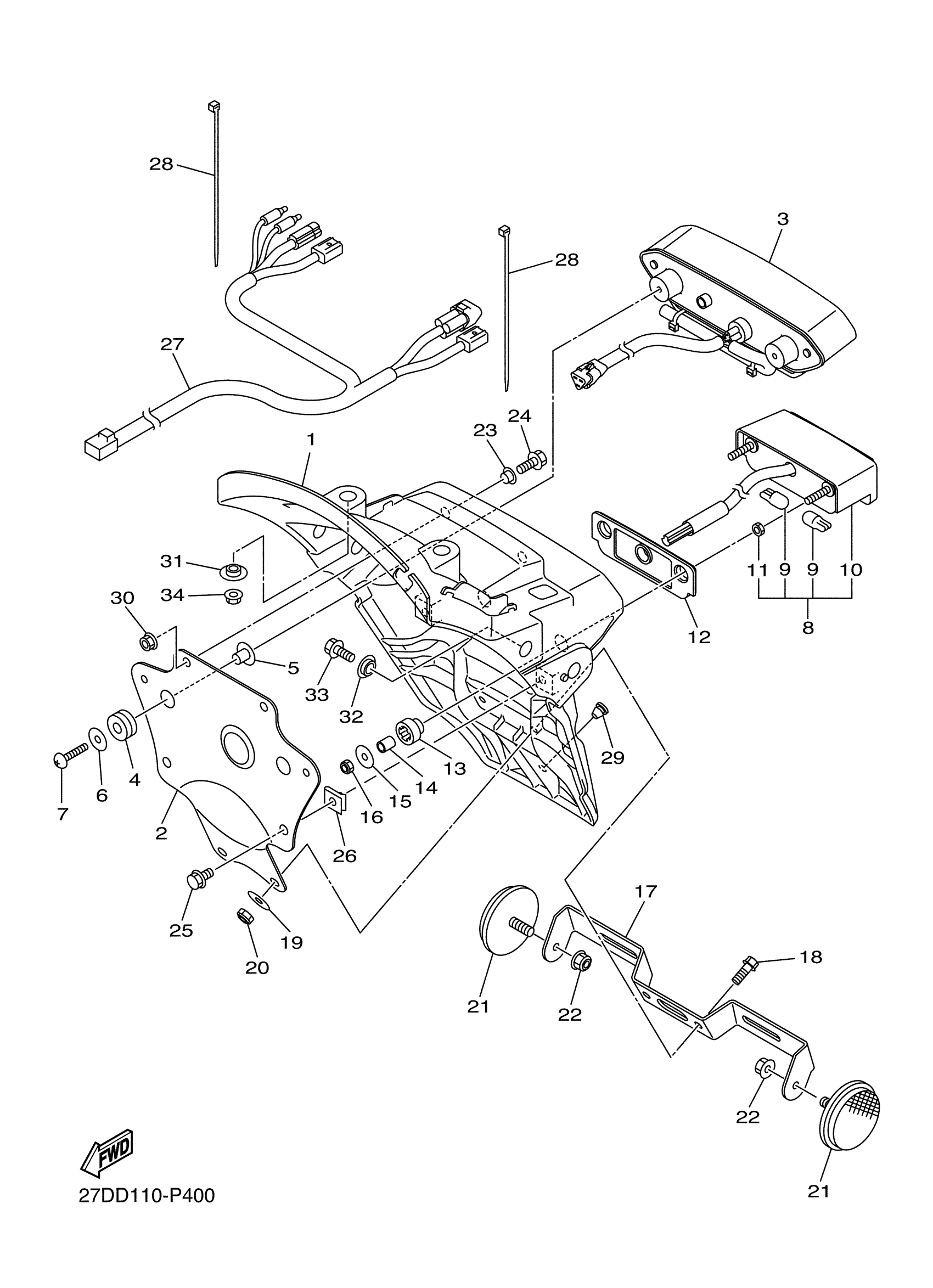

2015 Yamaha Stryker (XVS13CFS) Taillight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BASE, TAILLIGHT

27D-84711-00-00

—
Out of stock

2

BRACKET, TAILLIGHT

27D-2117E-00-00

1
Out of stock

3

TAILLIGHT UNIT ASSY

27D-84710-00-00

1

$180.57

In stock

4

GROMMET (431)

90480-14052-00

1

$4.40

In stock

5

COLLAR

90387-06271-00

1
Out of stock

6

WASHER PLATE 829771780000

90201-05033-00

1
Out of stock

7

SCREW, TRUSS TAP.

97707-50025-00

1

$6.18

In stock

8

LICENCE LIGHT UNIT ASSY

27D-84745-00-00

1
Out of stock

9

BULB

5PX-84744-00-00

1
Out of stock

10

BODY, LICENCE LIGHT

5PX-84749-00-00

1
Out of stock

11

NUT, SPECIAL

5PX-84748-00-00

—
Out of stock

12

SEAT, BASE

5PX-84742-00-00

1
Out of stock

13

DAMPER

3F9-84553-00-00

—
Out of stock

14

COLLAR (420)

90387-06241-00

1

$6.18

In stock

15

WASHER, PLATE

90201-05025-00

1

$5.14

In stock

16

NUT, U

95617-05100-00

—

$6.68

In stock

17

BRACKET, LICENSE

5C7-84751-00-00

—
Out of stock

18

BOLT, WASHER BASED(JA9)

90105-06696-00

—

$6.29

In stock

19

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

20

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

21

REFLECTOR, REAR 1

449-85131-02-00

—

$25.74

In stock

22

NUT, S/L FLANGE

95607-05200-00

—

$6.86

In stock

23

COLLAR

90387-0611K-00

—
Out of stock

24

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

25

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

26

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

27

CORD, TAILLIGHT

27D-84717-10-00

—
Out of stock

28

CLAMP

5Y9-12491-00-00

—

$6.38

In stock

29

PLUG(1NL)

90338-07180-00

—

$5.68

In stock

30

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

31

COLLAR

90387-06153-00

—
Out of stock

32

COLLAR

90387-08079-00

—
Out of stock

33

BOLT, FLANGE

90105-06066-00

—

$6.31

In stock

34

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock
