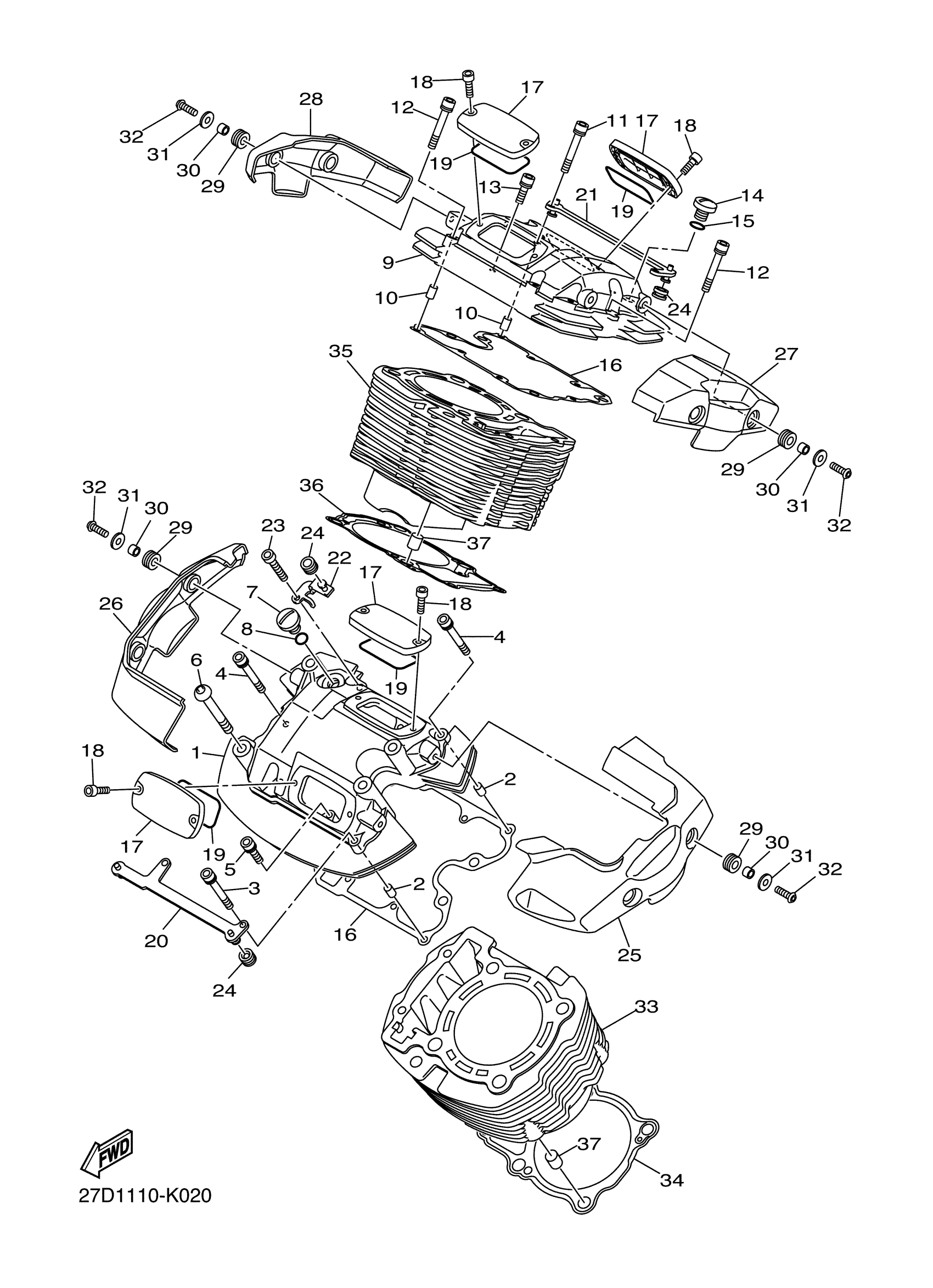

Yamaha XVS13CFGR (STRYKER BULLET COWL) 1GPD 2015 CYLINDER Diagram

#

Description
Price

1

COVER, CYLINDER HEAD 1

3D8-11191-00-00

$275.99

2

PIN, DOWEL(3XW)

91808-16023-00

$8.49

3

BOLT, HEXAGON SOCKET HEAD

90110-06269-00

Unavailable

4

BOLT, HEXAGON SOCKET HEAD

90110-06268-00

$2.55

5

BOLT, HEXAGON SOCKET HEAD

90110-06267-00

$7.49

6

BOLT,HEX. SOCKET BUTTON

90111-10053-00

Unavailable

7

PLUG, STRAIGHT SCREW(2HT)

90340-14117-00

$14.99

8

O-RING (2H9)

93210-14369-00

$7.49

9

COVER, CYLINDER HEAD 2

3D8-11192-00-00

Unavailable

10

PIN, DOWEL(3XW)

91808-16023-00

$8.49

11

BOLT, HEXAGON SOCKET HEAD

90110-06269-00

Unavailable

12

BOLT, HEXAGON SOCKET HEAD

90110-06268-00

$2.55

13

BOLT, HEXAGON SOCKET HEAD

90110-06267-00

$7.49

14

PLUG, STRAIGHT SCREW(2HT)

90340-14117-00

$14.99

15

O-RING (2H9)

93210-14369-00

$7.49

16

GASKET, HEAD COVER 1

3D8-11193-00-00

Unavailable

17

COVER, CYLINDER HEAD SIDE 2

27D-11186-00-00

Unavailable

18

BOLT,SOCKET HEAD

91314-06020-00

Unavailable

19

GASKET, CYLINDER HEAD SIDE

3D8-11196-00-00

Unavailable

20

PLATE 2

3D8-1112F-01-00

Unavailable

21

PLATE 3

3D8-1113F-01-00

Unavailable

22

PLATE

27D-1111F-00-00

Unavailable

23

BOLT

91312-06050-00

Unavailable

24

GROMMET (17J)

90480-10334-00

Unavailable

25

COVER 1

1GP-1111M-00-00

Unavailable

26

COVER 2

1GP-1111N-00-00

Unavailable

27

COVER 3

1GP-1111P-00-00

Unavailable

28

COVER 4

1GP-1111R-00-00

Unavailable

29

GROMMET

90480-13022-00

Unavailable

30

COLLAR

90387-06207-00

Unavailable

31

WASHER, PLATE

90201-06088-00

Unavailable

32

BOLT

90111-06038-00

Unavailable

33

CYLINDER 1

3D8-11311-01-00

Unavailable

34

GASKET, CYLINDER

3D8-11351-00-00

Unavailable

35

CYLINDER 2

3D8-11321-01-00

Unavailable

36

GASKET, CYLINDER 2

3D8-11352-00-00

Unavailable

37

PIN, DOWEL(3XW)

91808-16023-00

$8.49
