2014 Yamaha V Star 250 (XV250EW) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2014 Yamaha V Star 250 (XV250EW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

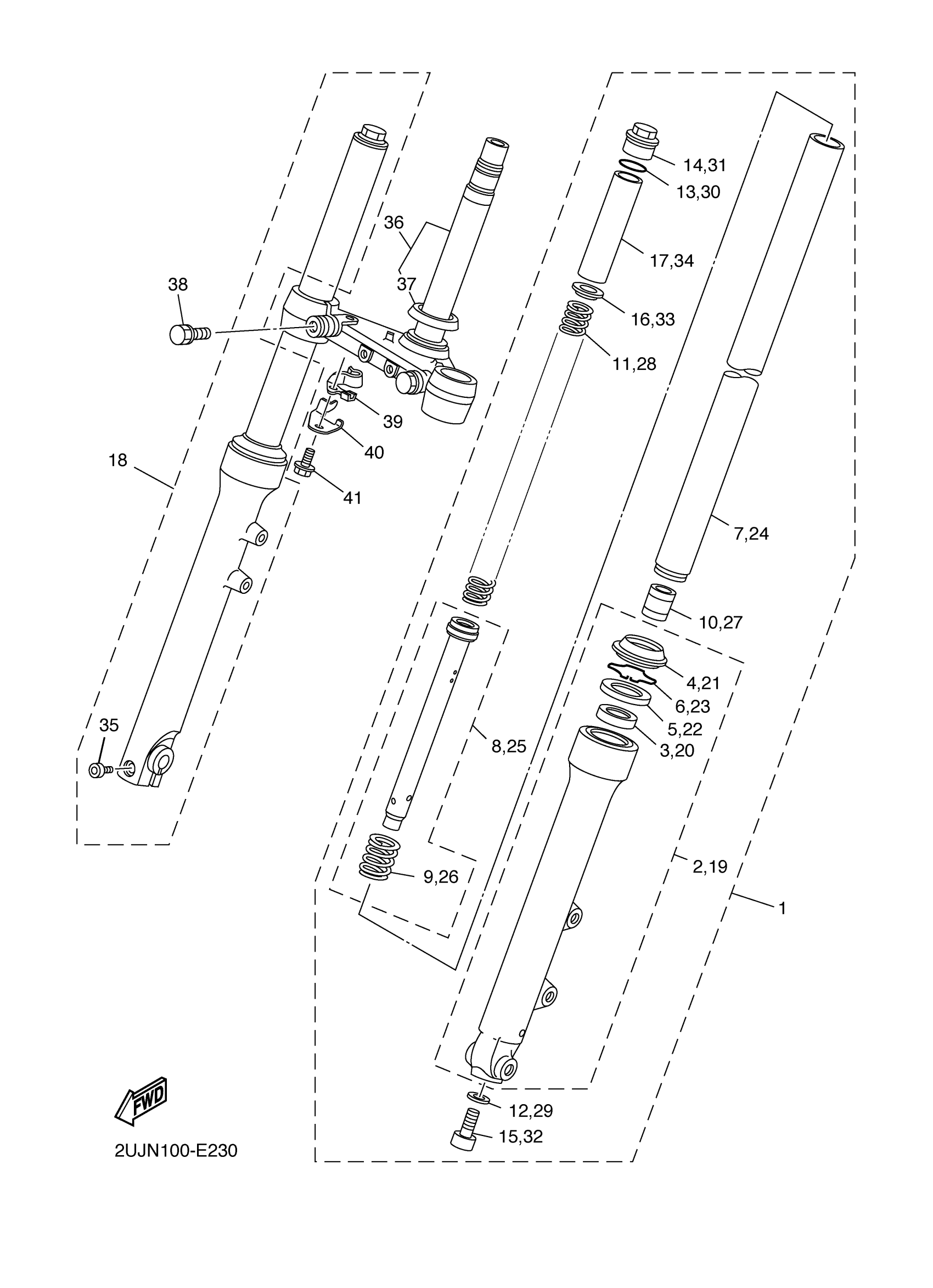

2014 Yamaha V Star 250 (XV250EW) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

2UJ-23102-30-00

—

$659.28

In stock

2

TUBE, OUTER (LEFT)

2UJ-23126-30-00

—

$232.77

In stock

3

METAL, SLIDE 1

51Y-23125-00-00

1

$24.14

In stock

4

SEAL, DUST

2UJ-23144-00-00

1

$25.12

In stock

5

OIL SEAL

2UJ-23145-00-00

1

$18.09

In stock

6

RING, SNAP

22W-23153-L0-00

1

$7.51

In stock

7

INNER TUBE COMP.1

2UJ-23110-00-00

—

$156.52

In stock

8

CYLINDER COMP., FRONT FORK

2UJ-23170-00-00

—

$70.26

In stock

9

.. SPRING, REBOUND

509-23151-L0-00

1
Out of stock

10

SPINDLE, TAPER

3R6-23173-L0-00

1

$15.32

In stock

11

SPRING, FRONT FORK

2UJ-23141-00-00

—

$29.28

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

O-RING

3J2-23114-00-00

1

$7.51

In stock

14

BOLT, CAP

2JN-23111-00-00

1

$40.09

In stock

15

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

16

WASHER, SPRING UPPER

3DM-23149-10-00

—

$5.14

In stock

17

. SPACER

58T-23118-L0-00

1
Out of stock

18

FRONT FORK ASSY (R.H)

2UJ-23103-30-00

—

$420.49

In stock

19

TUBE, OUTER (RIGHT)

2UJ-23136-30-00

—

$181.97

In stock

20

METAL, SLIDE 1

51Y-23125-00-00

1

$24.14

In stock

21

SEAL, DUST

2UJ-23144-00-00

1

$25.12

In stock

22

OIL SEAL

2UJ-23145-00-00

1

$18.09

In stock

23

RING, SNAP

22W-23153-L0-00

1

$7.51

In stock

24

INNER TUBE COMP.1

2UJ-23110-00-00

—

$156.52

In stock

25

CYLINDER COMP., FRONT FORK

2UJ-23170-00-00

—

$70.26

In stock

26

.. SPRING, REBOUND

509-23151-L0-00

1
Out of stock

27

SPINDLE, TAPER

3R6-23173-L0-00

1

$15.32

In stock

28

SPRING, FRONT FORK

2UJ-23141-00-00

—

$29.28

In stock

29

GASKET

509-23158-L0-00

1

$14.34

In stock

30

O-RING

3J2-23114-00-00

1

$7.51

In stock

31

BOLT, CAP

2JN-23111-00-00

1

$40.09

In stock

32

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

33

WASHER, SPRING UPPER

3DM-23149-10-00

—

$5.14

In stock

34

. SPACER

58T-23118-L0-00

1
Out of stock

35

BOLT, SOCKET

91314-08035-00

—
Out of stock

36

UNDER BRACKET COMP.

2UJ-23340-40-00

—

$206.18

In stock

37

SEAL, STEERING

5VC-23462-00-00

—

$7.52

In stock

38

BOLT 1

2UJ-23346-10-00

—

$3.80

In stock

39

HOLDER, BRAKE HOSE

3DM-25886-10-00

—

$14.46

In stock

40

STOPPER, 1

2UJ-26114-00-00

1

$3.66

In stock

41

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock
