2016 Yamaha Raider (XV19CGR) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2016 Yamaha Raider (XV19CGR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

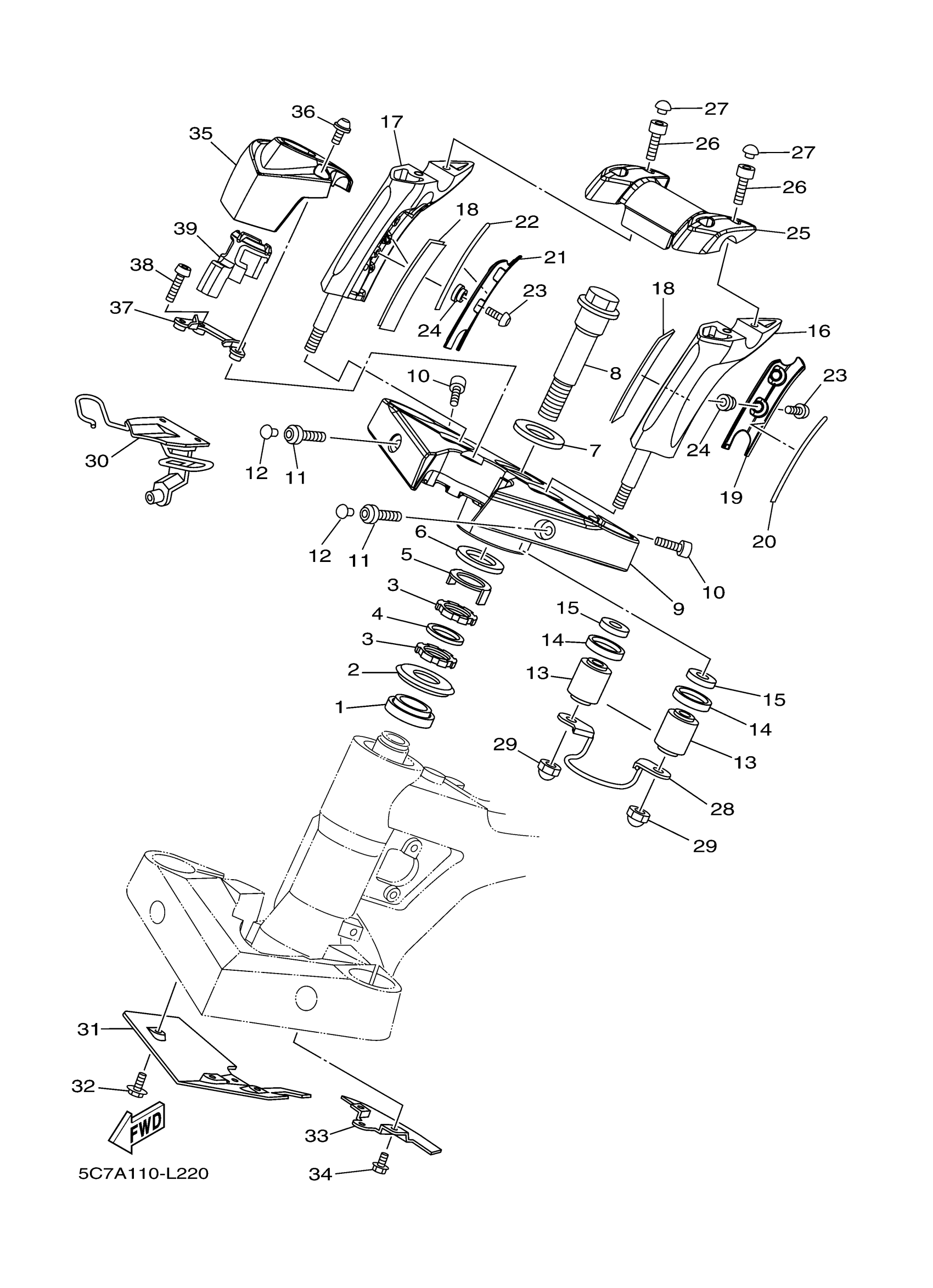

2016 Yamaha Raider (XV19CGR) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BEARING

93332-00091-00

—

$68.55

In stock

2

COVER, BALL RACE 1

4XV-23415-01-00

1

$20.55

In stock

3

NUT

90179-30005-00

—
Out of stock

4

WASHER, PLATE

90202-30235-00

1

$6.06

In stock

5

WASHER, SPECIAL

4XV-23418-00-00

1

$15.38

In stock

6

WASHER, FELT

5C7-23165-00-00

—
Out of stock

7

WASHER, PLATE

90201-28019-00

—
Out of stock

8

BOLT, FITTING 1

5C7-23451-00-00

—
Out of stock

9

CROWN, HANDLE

5C7-23435-10-00

—
Out of stock

10

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

11

BOLT

90111-08010-00

1

$5.14

In stock

12

PLUG(42X)

90338-08163-00

1
Out of stock

13

BUSH, REAR SHOCK ABSORBER

1NU-22216-00-00

1
Out of stock

14

DAMPER

3DM-23445-00-00

1

$6.72

In stock

15

WASHER, PLATE

90201-14025-00

—
Out of stock

16

HOLDER, HANDLE LOWER

5C7-23442-10-00

—
Out of stock

17

HOLDER, HANDLE UPPER 1

5C7-2344E-10-00

—
Out of stock

18

DAMPER

5C7-23445-00-00

—
Out of stock

19

HOLDER, CABLE 1

5C7-23318-10-00

—
Out of stock

20

COVER, DUST SEAL 1

5C7-23383-00-00

—
Out of stock

21

HOLDER, CABLE 2

5C7-23319-10-00

—
Out of stock

22

COVER, DUST SEAL 2

5C7-23384-00-00

—
Out of stock

23

BOLT, BUTTON HEAD

92014-05008-00

—

$3.38

In stock

24

COLLAR

90387-05040-00

—
Out of stock

25

HOLDER, HANDLE UPPER

5C7-23441-10-00

—
Out of stock

26

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

27

PLUG(42X)

90338-08163-00

1
Out of stock

28

STAY, DAMPER

5C7-23495-00-00

—
Out of stock

29

NUT, CROWN(4TR)

90176-12052-00

—

$11.02

In stock

30

GUIDE, CABLE

5C7-23389-00-00

—
Out of stock

31

COVER, STEERING

5C7-23818-10-00

—
Out of stock

32

BOLT, FLANGE(2UJ)

95024-06012-00

—
Out of stock

33

PLATE

5C7-23774-00-00

—
Out of stock

34

BOLT, FLANGE(4MY)

95027-06010-00

—
Out of stock

35

COVER, MAIN SWITCH

5C7-82568-10-00

—
Out of stock

36

BOLT

90111-06031-00

—

$6.32

In stock

37

BRACKET, MAIN

5C7-23474-00-00

—
Out of stock

38

BOLT, BUTTON HEAD

92012-06020-00

—

$6.28

In stock

39

GROMMET 1

5C7-82572-00-00

—
Out of stock
