2016 Yamaha Raider (XV19CGR) Side Cover Diagram

← All diagrams

Find the part on the Side Cover diagram for your 2016 Yamaha Raider (XV19CGR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

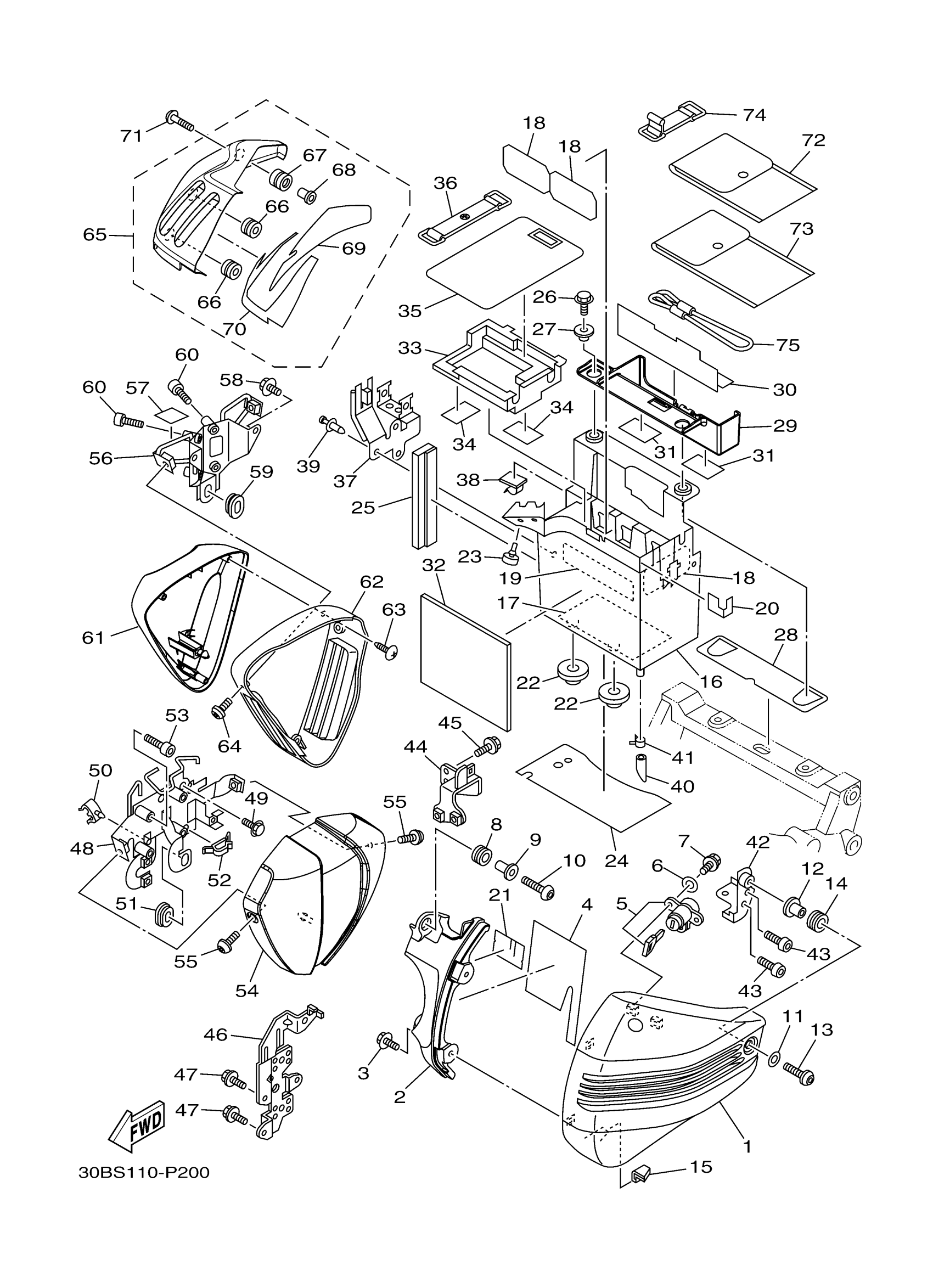

2016 Yamaha Raider (XV19CGR) Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SIDE 1

1D7-21711-00-P6

—
Out of stock

2

COVER 9

1D7-2117X-00-00

—
Out of stock

3

BOLT, FLANGE

95817-06014-00

—

$2.15

In stock

4

DAMPER

1D7-21746-00-00

—
Out of stock

5

ROTOR SET

5PX-W2470-00-00

—
Out of stock

6

WASHER, PLATE

90201-06034-00

1

$6.29

In stock

7

BOLT, FLANGE(2UJ)

95024-06016-00

1

$6.68

In stock

8

GROMMET (16R)

90480-14329-00

1

$6.68

In stock

9

COLLAR(4BH)

90387-066Y6-00

1
Out of stock

10

BOLT, BUTTON HEAD

92014-06020-00

1

$6.91

In stock

11

WASHER, PLATE

90201-06M01-00

1
Out of stock

12

SPACER (4F2)

90560-06201-00

1
Out of stock

13

SCREW

90149-06023-00

1

$4.49

In stock

14

GROMMET

90480-12007-00

1

$6.25

In stock

15

GUIDE

5PX-2171H-00-00

—
Out of stock

16

BOX, BATTERY

1D7-2177G-02-00

1
Out of stock

17

DAMPER, LOCATING 2

5C7-21779-00-00

—

$3.62

In stock

18

PROTECTOR

5PX-21652-00-00

—
Out of stock

19

DAMPER, LOCATING 1

5PX-21778-00-00

—
Out of stock

20

SEAL 4

5C7-2173N-00-00

—
Out of stock

21

SEAL 2

5C7-21735-00-00

—
Out of stock

22

GROMMET(42X)

90480-20384-00

—
Out of stock

23

DAMPER

1D7-2174X-00-00

—
Out of stock

24

DAMPER, LOCATING 4

1D7-2177N-01-00

—
Out of stock

25

DAMPER, LOCATING 1

1D7-21778-00-00

—
Out of stock

26

BOLT, FLANGE

95022-06020-00

—

$3.32

In stock

27

COLLAR

90387-06267-00

—

$5.23

In stock

28

DAMPER

5C7-21747-00-00

—
Out of stock

29

BOX, TOOL

5C7-28173-00-00

—
Out of stock

30

DAMPER

5C7-2174Y-00-00

—
Out of stock

31

DAMPER

5H0-8235Y-M0-00

—

$6.46

In stock

32

SEAL 1

1D7-21732-00-00

—
Out of stock

33

COVER, BATTERY

5PX-82129-00-00

—
Out of stock

34

DAMPER

5JW-2139X-00-00

—
Out of stock

35

STAY SETTING

5VN-8412H-00-00

—
Out of stock

36

BAND,BATTERY

7H3-82131-00-00

—

$16.03

In stock

37

BRACKET 1

1D7-2172K-00-00

—
Out of stock

38

CLAMP(3YL)

90464-25160-00

—

$9.72

In stock

39

RIVET(4PH)

90269-07077-00

—

$6.92

In stock

40

HOSE (L35)

90445-11027-00

—
Out of stock

41

CLIP(3BM)

90467-10135-00

—

$6.91

In stock

42

BRACKET 1

1D7-2175T-00-00

—
Out of stock

43

BOLT, BUTTON HEAD

92012-06016-00

—
Out of stock

44

BRACKET 4

5C7-2172N-01-00

—
Out of stock

45

BOLT, FLANGE

95817-06014-00

—

$2.15

In stock

46

STAY, SIDE COVER 2

5PX-2174E-01-00

—
Out of stock

47

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

48

BRACKET 3

5C7-2175V-00-00

—
Out of stock

49

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

50

CLAMP(3LD)

90464-09130-00

—

$1.38

In stock

51

GROMMET(4DN)

90480-01558-00

—

$3.95

In stock

52

CLAMP

90464-14001-00

—

$4.67

In stock

53

. BOLT

91380-06020-00

1

$2.00

In stock

54

COVER, SIDE 3

5C7-21731-10-00

—
Out of stock

55

SCREW(4DN)

90149-06302-00

—

$4.29

In stock

56

BRACKET 4

1D7-2175W-00-00

—
Out of stock

57

SEAL 3

5C7-2173M-00-00

—
Out of stock

58

BOLT, FLANGE

95022-06010-00

—

$5.45

In stock

59

GROMMET(4DN)

90480-01558-00

—

$3.95

In stock

60

. BOLT

91380-06020-00

1

$2.00

In stock

61

COVER, SIDE 4

5C7-21741-10-00

—
Out of stock

62

BODY

1D7-2171D-00-00

—
Out of stock

63

SCREW, TAPPING(4TV)

90167-05077-00

—
Out of stock

64

SCREW(4DN)

90149-06302-00

—

$4.29

In stock

65

PLATE, COVER

5C7-17471-00-P6

—
Out of stock

66

GROMMET

90480-13007-00

—
Out of stock

67

GROMMET

90480-13006-00

—
Out of stock

68

COLLAR

90387-07007-00

—
Out of stock

69

SEAL, CRANKCASE

5C7-15379-00-00

—
Out of stock

70

SEAL

5C7-15663-00-00

—
Out of stock

71

—

$5.68

In stock

72

TOOL KIT

5C7-28100-00-00

—
Out of stock

73

TOOL KIT, 2

5C7-28110-00-00

—
Out of stock

74

BAND, BATTERY

3TJ-82131-00-00

—

$19.40

In stock

75

HANGER, HELMET

4HC-21398-00-00

—
Out of stock
