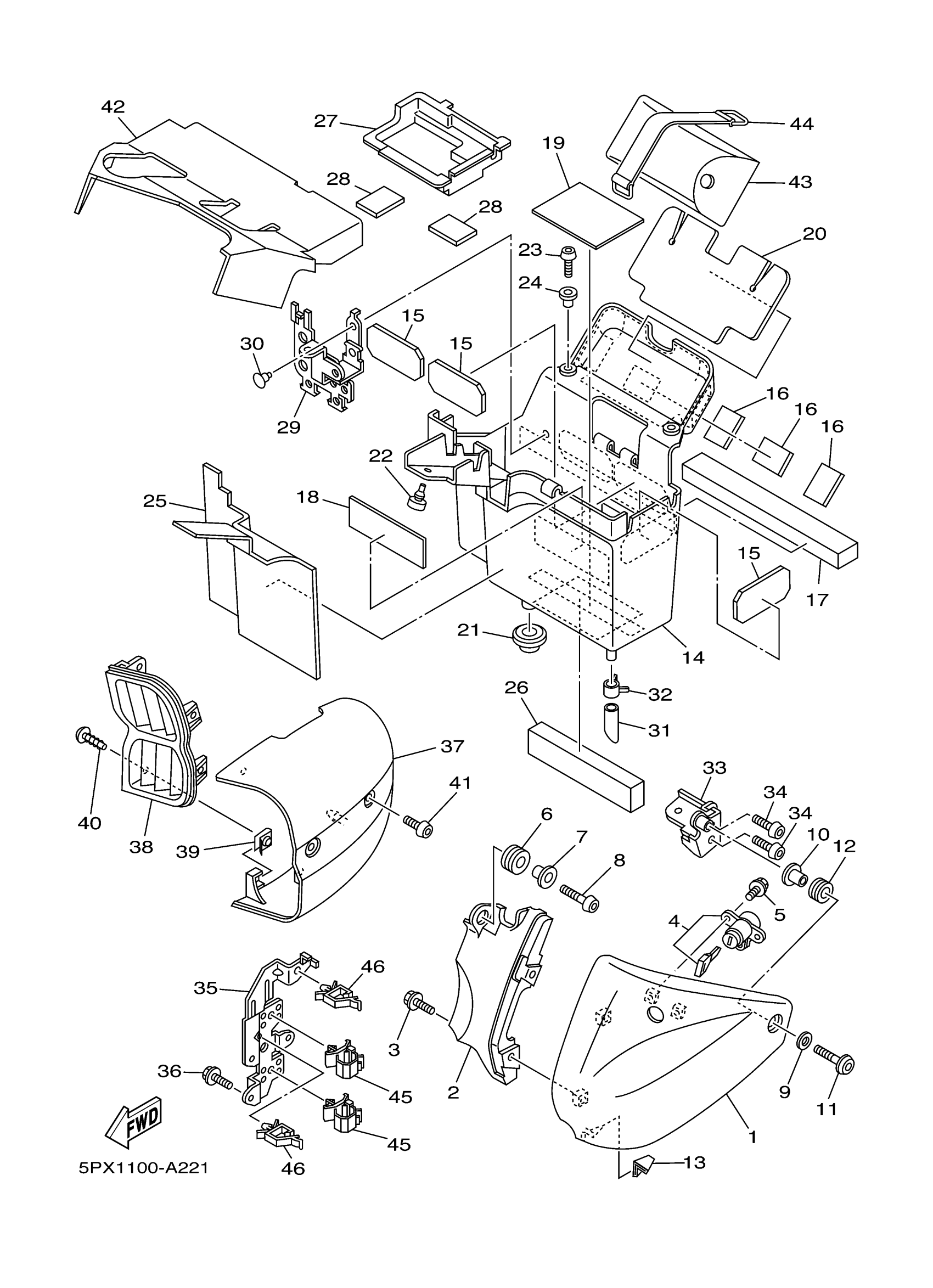

Yamaha XV1700PCRC-B (ROAD STAR WARRIOR CA) 5PX8 2003 SIDE COVER Diagram
#
1
COVER, SIDE 1
5PX-21711-00-P0
Unavailable
3
BOLT, FLANGE
95817-06014-00
Unavailable
4
ROTOR SET
5PX-W2470-00-00
Unavailable
12
GROMMET (461)
90480-12067-00
Unavailable
13
GUIDE
5PX-2171H-00-00
Unavailable
15
PROTECTOR
5PX-21652-00-00
Unavailable
16
DAMPER
5JW-2139X-00-00
Unavailable
17
DAMPER
5PX-21747-00-00
Unavailable
18
DAMPER, LOCATING 1
5PX-21778-00-00
Unavailable
19
DAMPER, LOCATING 2
5PX-21779-00-00
Unavailable
20
DAMPER
5PX-2174Y-01-00
Unavailable
21
GROMMET(42X)
90480-20384-00
Unavailable
22
DAMPER, SEAT
35T-24724-00-00
Unavailable
23
BOLT, BUTTON HEAD
92017-06016-00
Unavailable
24
COLLAR (3L1)
90387-07717-00
Unavailable
25
SEAL 1
5PX-21732-00-00
Unavailable
26
DAMPER
5PX-2174X-00-00
Unavailable
27
COVER, BATTERY
5PX-82129-00-00
Unavailable
28
DAMPER
5JW-2139X-00-00
Unavailable
29
BRACKET 1
5PX-2172K-00-00
Unavailable
30
RIVET(4PH)
90269-07077-00
Unavailable
31
HOSE (L35)
90445-11027-00
Unavailable
32
CLIP(3BM)
90467-10135-00
Unavailable
33
BRACKET 1
5PX-2175T-00-00
Unavailable
34
BOLT, BUTTON HEAD
92017-06016-00
Unavailable
35
STAY, SIDE COVER 2
5PX-2174E-01-00
Unavailable
36
BOLT, FLANGE(4MY)
95027-06012-00
Unavailable
37
COVER, SIDE 3
5PX-21731-00-00
Unavailable
38
GRILL, AIR INTAKE 1
5PX-2837N-00-00
Unavailable
39
NUT, SPRING(1YT)
90183-05042-00
Unavailable
40
SCREW, TRUSS TAP.
97707-50012-00
Unavailable
41
SCREW(4DN)
90149-06302-00
Unavailable
42
COVER
5PX-24796-00-00
Unavailable
43
TOOL KIT
5PX-28100-10-00
Unavailable
44
BAND,BATTERY
7H3-82131-00-00
Unavailable
45
CLAMP
90464-20002-00
Unavailable
46
CLAMP (1J7)
90464-16021-00
Unavailable
