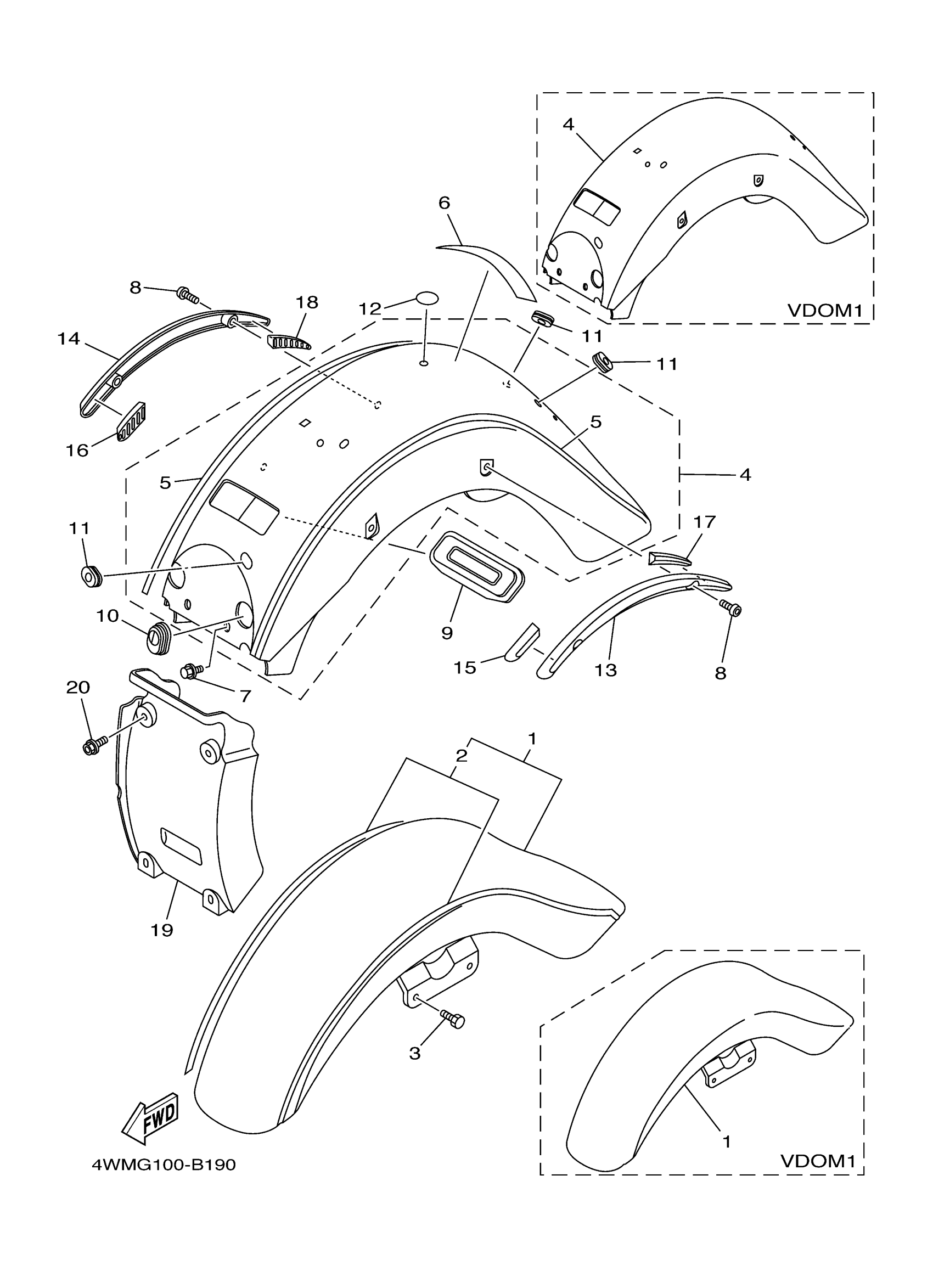

Yamaha XV1600ARC (ROAD STAR CA) 4WMH 2003 FENDER Diagram

#

Description
Price

1

FRONT FENDER ASSY (VERY DARK BLUE METALLIC A) (DARK VIOLET METALLIC A)

4WM-Y2150-M0-1Y

Unavailable

1

FRONT FENDER ASSY (GRACEFUL MAROON) (SILVER 3)

4WM-Y2150-N0-2Y

Unavailable

1

FRONT FENDER COMP. (VERY DARK ORANGE METALLIC 1)

4WM-YK215-00-P4

Unavailable

2

. GRAPHIC SET, FRONT FENDER (DARK VIOLET METALLIC A)

4WM-21570-G0-00

Unavailable

2

. GRAPHIC SET, FRONT FENDER (SILVER 3)

4WM-21570-J0-00

Unavailable

3

BOLT,SOCKET

91314-08025-00

$8.49

4

REAR FENDER COMP.

99999-03401-00

Unavailable

4

REAR FENDER COMP.

99999-03402-00

Unavailable

4

REAR FENDER C0MP.

99999-03408-00

Unavailable

5

.. GRAPHIC SET, REAR FENDER (DARK VIOLET METALLIC A)

4WM-2165A-G0-00

Unavailable

5

. GRAPHIC SET,REAR FENDER (SILVER 3)

4WM-2165A-J0-00

Unavailable

6

EMBLEM, YAMAHA

99247-00080-00

$15.99

7

BOLT, WITH WASHER

90119-06152-00

$7.49

8

BOLT, BUTTON HEAD(3YF)

92014-08025-00

$7.49

9

DAMPER

4WM-21649-00-00

$50.99

10

DAMPER 1

4WM-21638-00-00

Unavailable

11

GROMMET (438)

90480-15061-00

Unavailable

12

SEAL 2

4NK-21735-00-00

Unavailable

13

STAY 1

4WM-2164F-00-00

Unavailable

14

STAY 2

4WM-2164G-00-00

Unavailable

15

DAMPER 1

4WM-21541-00-00

Unavailable

16

DAMPER 2

4WM-21542-00-00

Unavailable

17

DAMPER

4WM-2174X-00-00

Unavailable

18

DAMPER

4WM-2174Y-00-00

Unavailable

19

GUARD, MUD (VERY DARK BLUE METALLIC A)

4WM-21629-00-P4

Unavailable

19

GUARD, MUD (VERY DARK ORANGE METALLIC 1)

4WM-21629-00-P6

Unavailable

19

GUARD, MUD (GRACEFUL MAROON)

4WM-21629-00-R0

Unavailable

20

BOLT, WITH WASHER

90119-06226-00

Unavailable
