2017 Yamaha Super Tenere (XTZ12HT) Windshield Diagram

← All diagrams

Find the part on the Windshield diagram for your 2017 Yamaha Super Tenere (XTZ12HT), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

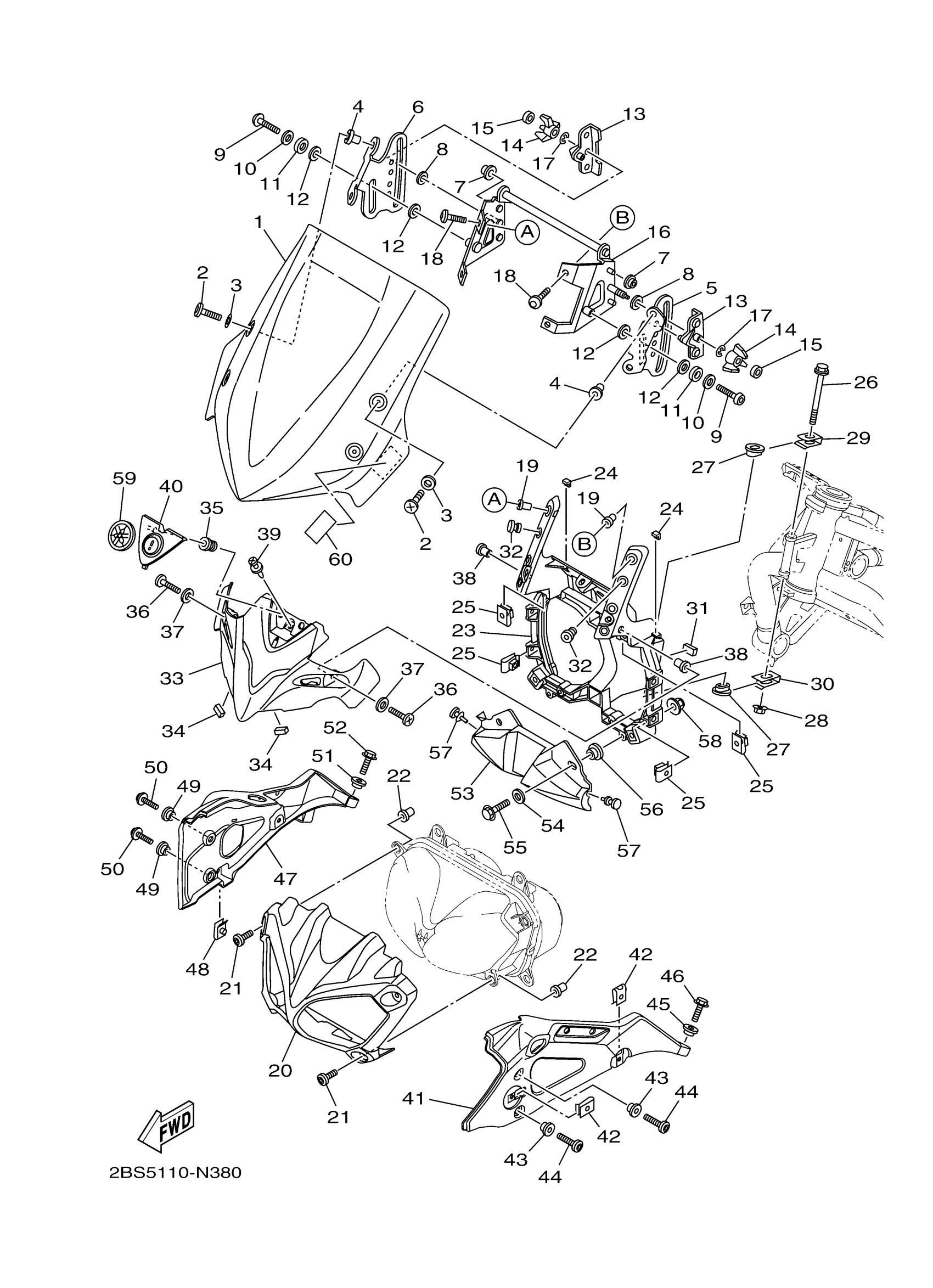

2017 Yamaha Super Tenere (XTZ12HT) Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WINDSHIELD

2BS-28381-20-00

—
Out of stock

2

SCREW, BINDING (8R1)

90154-05011-00

1

$3.74

In stock

3

WASHER, PLATE(1KT)

90202-05180-00

1

$6.26

In stock

4

NUT

90179-05003-00

1

$4.89

In stock

5

STAY, SIDE 1

2BS-2831U-00-00

—
Out of stock

6

STAY, SIDE 1

2BS-2832U-00-00

—
Out of stock

7

BUSH

90386-07MA2-00

1
Out of stock

8

WASHER PLATE 122217250000

90202-07015-00

1
Out of stock

9

BOLT, BUTTON HEAD

92017-06016-00

1
Out of stock

10

WASHER, PLATE

90201-06021-00

—
Out of stock

11

GASKET

90430-12072-00

1
Out of stock

12

WASHER, PLATE (J17)

90201-123F2-00

—
Out of stock

13

STAY, GUIDE 1

2BS-2831E-00-00

1
Out of stock

14

NUT, ADJUSTING

2BS-26383-00-00

1
Out of stock

15

CAP

2BS-28349-00-00

1
Out of stock

16

STAY, MAIN 1

2BS-2831R-00-00

—
Out of stock

17

CIRCLIP(6L5)

99080-03600-00

1

$3.26

In stock

18

BOLT,HEX. SOCKET BUTTON

90111-05021-00

—

$4.97

In stock

19

NUT(1KT)

90179-05523-00

—

$4.33

In stock

20

BODY, FRONT UPPER 1

23P-2835G-00-00

—
Out of stock

21

BOLT

90111-06038-00

—

$3.45

In stock

22

NUT(1WT)

90179-06520-00

—
Out of stock

23

STAY 1

23P-28356-01-00

—
Out of stock

24

DAMPER, PLATE

90520-02005-00

—
Out of stock

25

NUT, SPRING

90183-060A1-00

—

$7.32

In stock

26

BOLT, WASHER BASED

90105-085A5-00

—
Out of stock

27

COLLAR

5PS-28373-01-00

—
Out of stock

28

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

29

PLATE

23P-28336-00-00

—
Out of stock

30

PLATE 2

23P-28397-00-00

—
Out of stock

31

TAPE

23P-28344-00-00

—
Out of stock

32

PLUG (17J)

90338-10132-00

—

$2.63

In stock

33

DEFLECTOR

2BS-283M3-00-00

—
Out of stock

34

DAMPER 2

1HX-28227-00-00

—
Out of stock

35

GROMMET

90480-10003-00

—

$6.28

In stock

36

SCREW, BINDING (8R1)

90154-05011-00

1

$3.74

In stock

37

WASHER, PLATE(1KT)

90202-05180-00

1

$6.26

In stock

38

NUT

90179-05003-00

1

$4.89

In stock

39

RIVET

90269-06081-00

—

$5.69

In stock

40

COVER, METER

2BS-83559-00-00

—
Out of stock

41

PANEL, CONSOLE 1

23P-2837L-00-00

—
Out of stock

42

NUT, SPRING

90183-060A6-00

—

$4.17

In stock

43

COLLAR

90387-06048-00

—

$6.06

In stock

44

BOLT

90111-06051-00

—
Out of stock

45

COLLAR

90387-08080-00

—
Out of stock

46

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

47

PANEL, CONSOLE 2

23P-2837M-00-00

—
Out of stock

48

NUT, SPRING

90183-060A6-00

—

$4.17

In stock

49

COLLAR

90387-06048-00

—

$6.06

In stock

50

BOLT

90111-06051-00

—
Out of stock

51

COLLAR

90387-08080-00

—
Out of stock

52

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

53

COVER

2BS-28365-01-00

—
Out of stock

54

WASHER, PLATE (4H7)

90201-061A5-00

—

$5.86

In stock

55

BOLT, FLANGE

95817-06025-00

—

$1.46

In stock

56

COLLAR

90387-06200-00

—
Out of stock

57

GROMMET (5BS)

90480-04166-00

—
Out of stock

58

NUT, CROWN

90176-06016-00

—

$3.57

In stock

59

TUNING FORK MARK

8GC-2836B-02-00

—

$35.15

In stock

60

LABEL, NOTICE WINDSHIELD 1

4B5-2815K-00-00

—

$7.25

In stock
