2017 Yamaha Super Tenere (XTZ12HT) Electrical 2 Diagram

← All diagrams

Find the part on the Electrical 2 diagram for your 2017 Yamaha Super Tenere (XTZ12HT), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

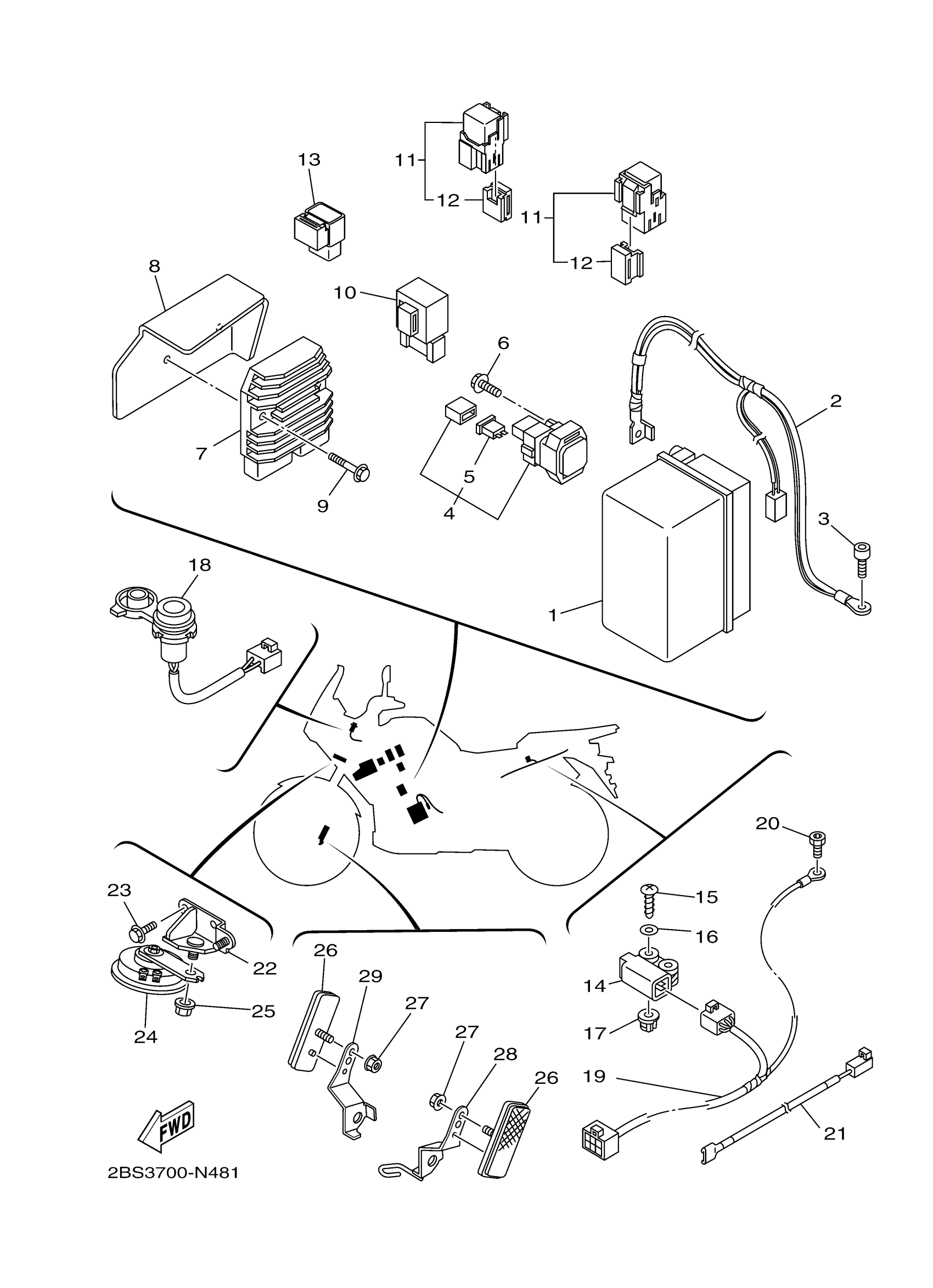

2017 Yamaha Super Tenere (XTZ12HT) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BATTERY YTZ12S

YTZ-12S00-00-00

1

$239.99

In stock

2

WIRE, MINUS LEAD

23P-82116-00-00

—
Out of stock

3

BOLT,SOCKET

91317-06012-00

1

$6.17

In stock

4

1

$121.17

In stock

5

FUSE (12V 30A)

1AE-82151-00-00

1
Out of stock

6

BOLT, FLANGE

95022-06008-00

1

$6.26

In stock

7

RECTIFIER & REGULATOR ASSY

1D7-81960-01-00

1

$277.19

In stock

8

PLATE, RECTIFIER FITTING

23P-81975-00-00

—
Out of stock

9

BOLT, FLANGE

95817-06030-00

1

$3.91

In stock

10

RELAY ASSY

5VK-81950-43-00

1
Out of stock

11

RELAY ASSY (1ST-00)

1ST-81950-00-00

1

$14.94

In stock

12

HOLDER, RELAY

5JJ-81952-00-00

1

$7.95

In stock

13

RELAY ASSY

5JJ-81950-11-00

1
Out of stock

14

SENSOR, LEAN ANGLE

5VU-82576-03-00

1

$84.99

In stock

15

SCREW, TAPPING

97702-40025-00

—

$0.25

In stock

16

WASHER, PLATE

90201-04030-00

—
Out of stock

17

NUT, ADJUSTING

4B4-84334-00-00

—

$4.03

In stock

18

TERMINAL COMP.

23P-8254B-00-00

—
Out of stock

19

WIRE, SUB LEAD

23P-82509-00-00

—
Out of stock

20

SCREW, HEXAGON (18V)

90153-06044-00

—
Out of stock

21

WIRE, LEAD

23P-82541-00-00

—
Out of stock

22

STAY, HORN

2BS-8332P-00-00

—
Out of stock

23

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

24

HORN

2BS-83371-00-00

—
Out of stock

25

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

26

FRONT REFLECTOR ASSY

11H-85110-01-00

—

$20.92

In stock

27

NUT, FLANGE

95702-05500-00

—

$0.74

In stock

28

BRACKET, REFLECTOR 1

23P-85112-01-00

—
Out of stock

29

BRACKET, REFLECTOR 2

23P-85122-01-00

—
Out of stock
