1989 Yamaha XT600 CA (XT600WC) Rear Shocks Diagram

← All diagrams

Find the part on the Rear Shocks diagram for your 1989 Yamaha XT600 CA (XT600WC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

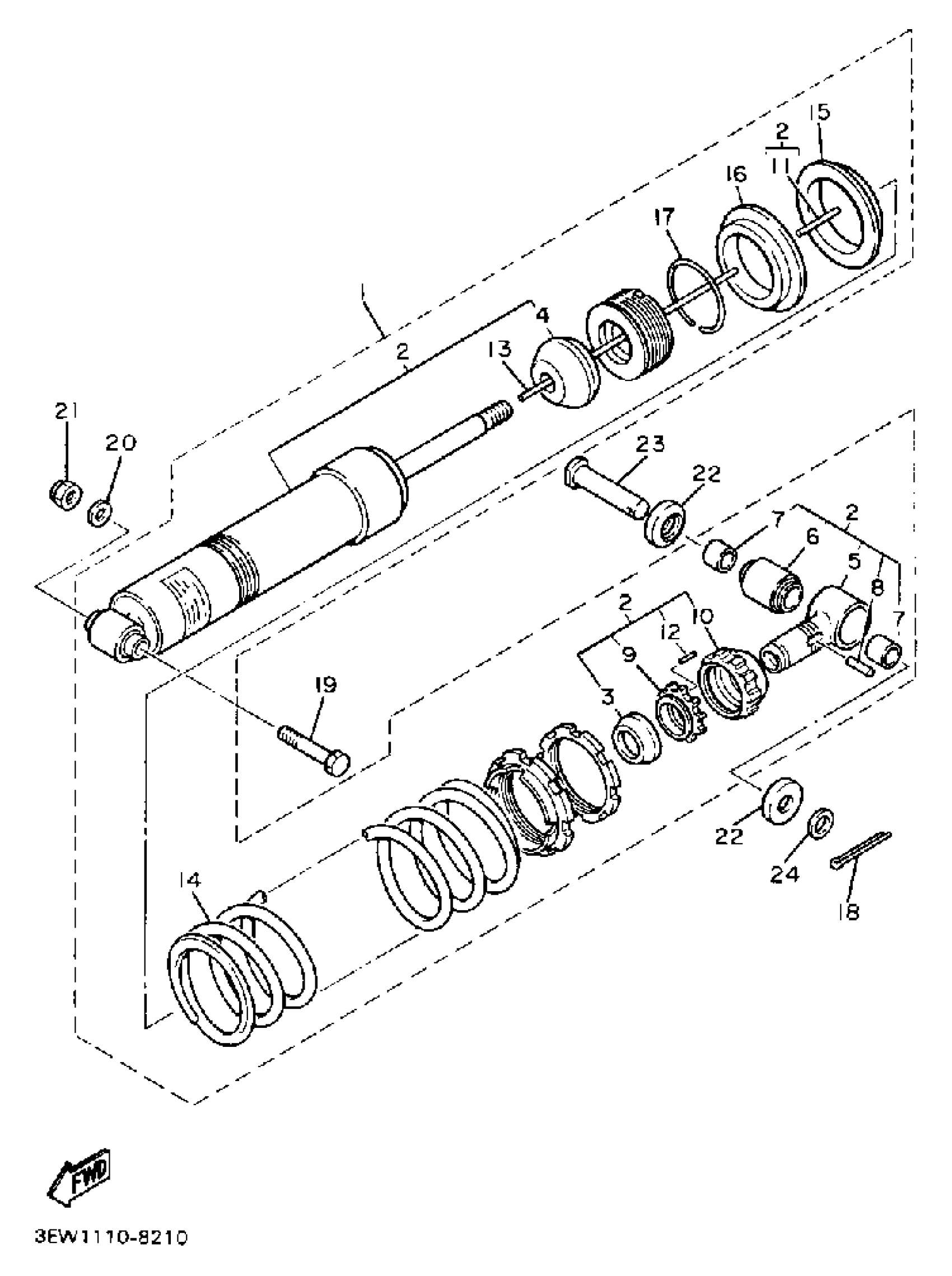

1989 Yamaha XT600 CA (XT600WC) Rear Shocks Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHK/ABS ASSEMBLY, REAR

50T-22210-00-6W

1
Out of stock

2

. DAMPER SUB ASSEMBLY

50T-22201-00-00

1
Out of stock

3

. COVER

3R4-22221-01-00

1
Out of stock

4

. BUMP, STOP

50T-22493-00-00

1
Out of stock

5

UPPER BRKT SUB ASSEMBLY

(50T-22409-00-00)

1
Out of stock

6

BUSH, REAR SHOCK ABSORBER

34L-22226-01-00

—

$18.25

In stock

7

BUSH, SOLID (34L)

90380-14130-00

—

$5.26

In stock

8

. PIN, DOWEL

93604-26132-00

1
Out of stock

9

. NUT, ADJUSTING

50T-22497-00-00

1
Out of stock

10

COVER

(50T-22211-00-00)

1
Out of stock

11

. PIN, DOWEL

93604-21193-00

1
Out of stock

12

. PIN, DOWEL

93602-11144-00

1
Out of stock

13

. ROD, PUSH

50T-22489-00-00

1
Out of stock

14

. SPRING, 49N

34L-22212-00-6W

1
Out of stock

15

GUIDE, SPRING 2

(50T-22224-00-00)

1
Out of stock

16

SEAT, SPRING LOWER

(3Y1-22223-00-00)

1
Out of stock

17

. CIRCLIP, OUTER

93440-48079-00

1
Out of stock

18

PIN, COTTER

91490-30030-00

—

$7.15

In stock

19

BOLT (4X7)

90101-12498-00

—

$12.65

In stock

20

WASHER PLATE 278111750000

90201-12362-00

—

$6.42

In stock

21

NUT, SELF-LOCKING(1KH)

90185-12134-00

—

$10.11

In stock

22

COVER, THRUST 2

34L-22129-00-00

1
Out of stock

23

PIN, CLEVIS (34L)

90240-14106-00

—
Out of stock

24

WASHER

92990-14600-00

1

$6.31

In stock
