1989 Yamaha XT600 CA (XT600WC) Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 1989 Yamaha XT600 CA (XT600WC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

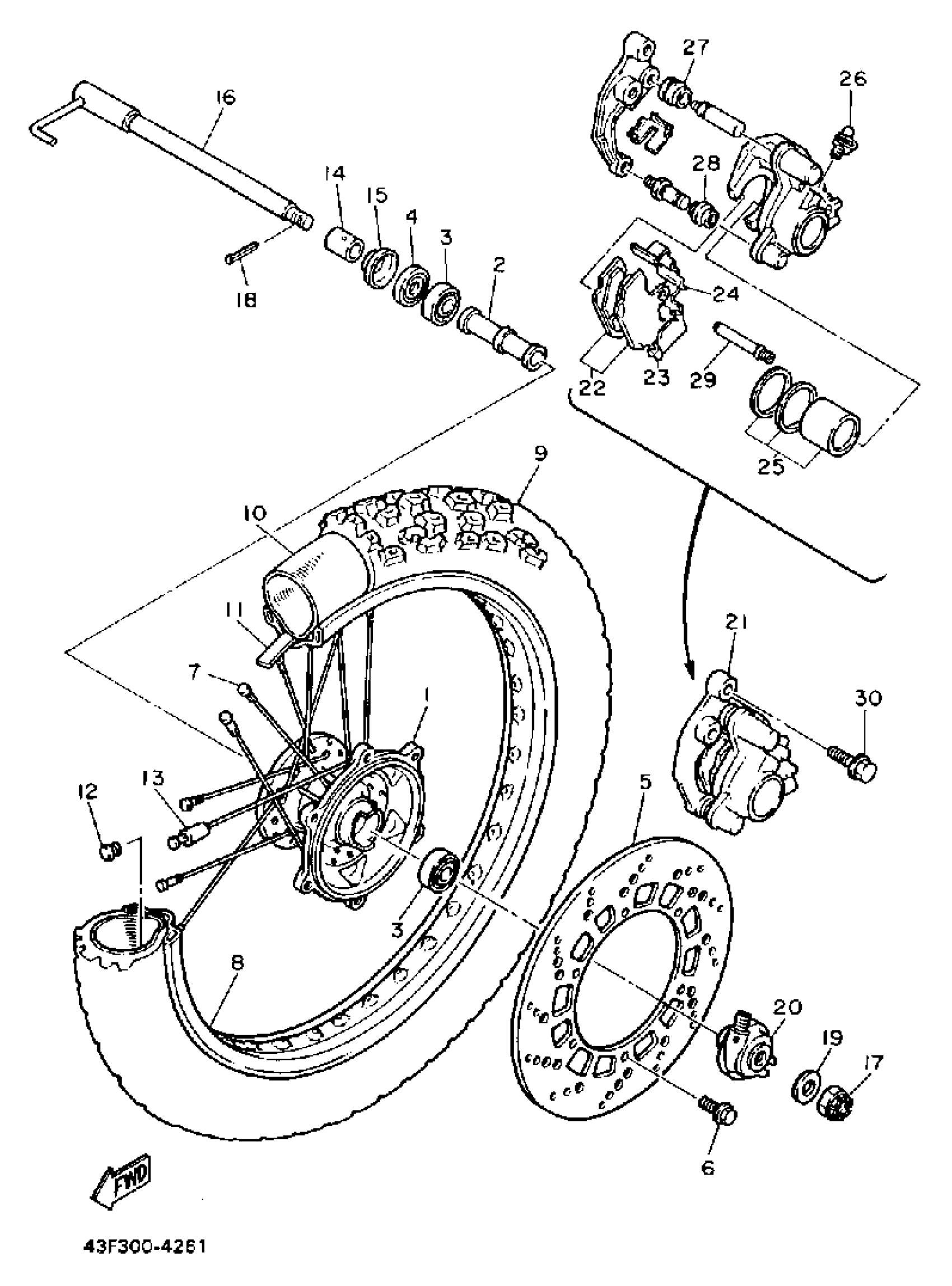

1989 Yamaha XT600 CA (XT600WC) Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, FRONT

3TB-25111-00-98

1
Out of stock

2

SPACER (34L)

90560-15240-00

—

$16.40

In stock

3

BEARING

93306-20205-00

1

$32.63

In stock

4

OIL SEAL (23X)

93102-20281-00

1

$11.35

In stock

5

DISC, BRAKE RH

43F-25831-00-00

1
Out of stock

6

BOLT

90109-06757-00

1
Out of stock

7

SPOKE SET, FRONT

34L-25104-00-00

1
Out of stock

8

RIM 1.60X21

94416-21396-00

1
Out of stock

9

300-21 TW25 (TT)

94130-211N0-00

1
Out of stock

10

TUBE, FRONT (2A6)

94227-21123-00

1

$43.59

In stock

11

BAND, RIM (2A6)

94330-21084-00

1

$13.89

In stock

12

GROMMET (397)

90480-10068-00

1

$6.77

In stock

13

BALANCER, WHEEL

3HT-25398-00-00

1

$6.89

In stock

14

COLLAR (34L)

90387-152J3-00

1

$18.75

In stock

15

COVER, HUB DUST

322-25118-00-00

1

$16.17

In stock

16

. AXLE, WHEEL

43F-25181-00-00

1
Out of stock

17

NUT, CASTLE(2UJ)

90171-14056-00

—

$10.57

In stock

18

PIN, COTTER

91490-30030-00

—

$7.15

In stock

19

WASHER, PLATE (3Y2)

90201-15785-00

—
Out of stock

20

GEAR UNIT ASSY

34L-25190-01-00

—

$95.78

In stock

21

CALIPER ASSEMBLY (LEFT) (11H-25810-10) (LEFT)

29L-2580T-00-00

1
Out of stock

22

BRAKE PAD KIT

43F-W0045-01-00

—
Out of stock

23

. SHIM, CALIPER

11U-25827-10-00

1
Out of stock

24

. SUPPORT, PAD

34L-25919-00-00

1
Out of stock

25

PISTON ASSY, CALIPER

4X8-W0057-00-00

—

$133.38

In stock

26

BLEED SCREW KIT

15B-W0048-00-00

—

$18.09

In stock

27

BOOT

4X8-25917-00-00

—
Out of stock

28

BOOT 2

5R2-25937-00-00

—

$31.48

In stock

29

PIN PAD

34L-25924-00-00

—

$26.52

In stock

30

BOLT, WASHER BASED(3VD)

90105-10638-00

—

$6.22

In stock
