1988 Yamaha XT600 (XT600U) Handle Switch - Lever Diagram

← All diagrams

Find the part on the Handle Switch - Lever diagram for your 1988 Yamaha XT600 (XT600U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

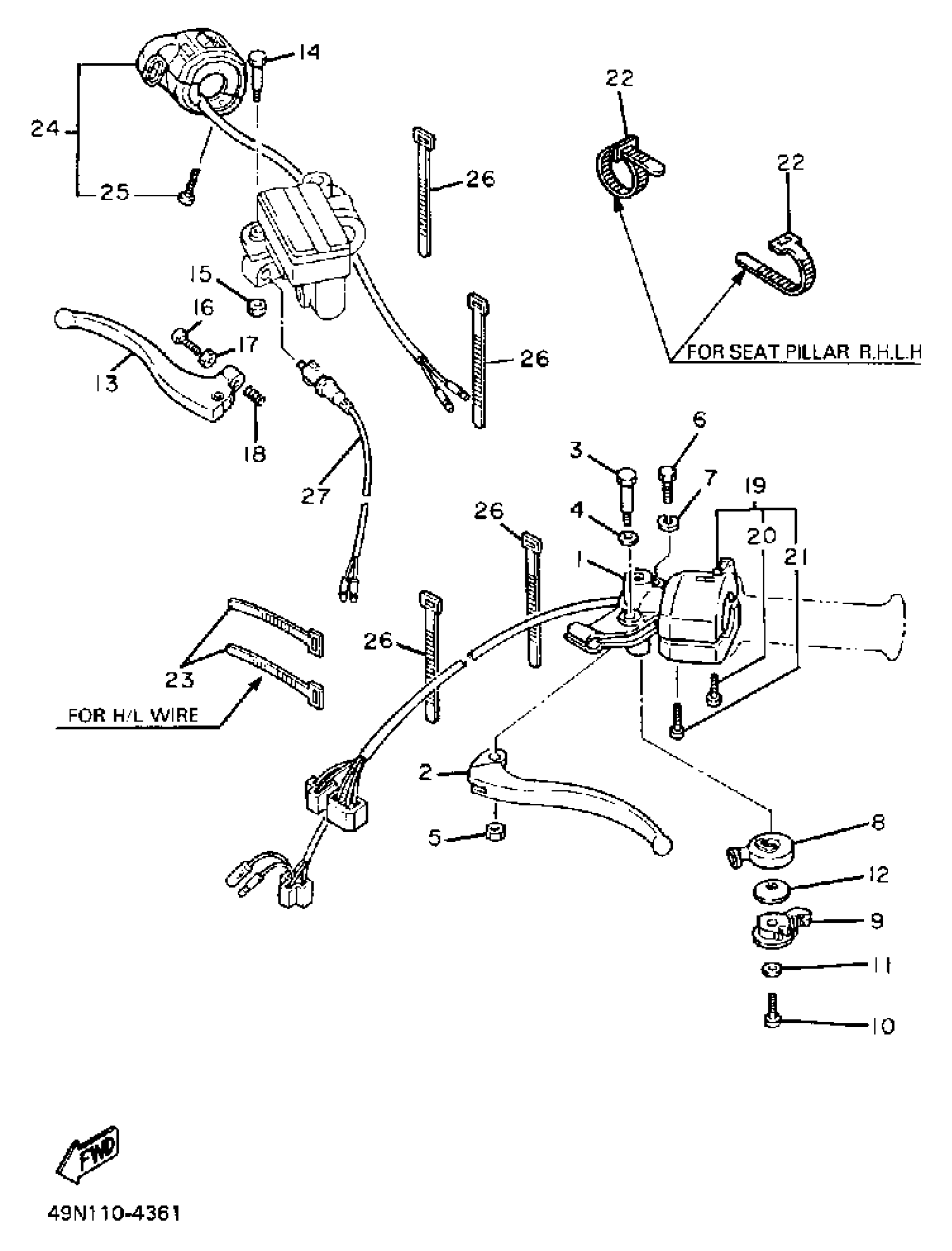

1988 Yamaha XT600 (XT600U) Handle Switch - Lever Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOLDER, LEVER

5Y1-82911-01-00

—
Out of stock

2

LEVER 1

3FY-83912-02-00

1
Out of stock

3

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

4

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

5

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

6

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

7

WASHER, SPRING

92907-06100-00

1
Out of stock

8

COVER, STARTER

5Y1-83942-00-00

—
Out of stock

9

LEVER, STARTER

5Y1-83941-00-00

—
Out of stock

10

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

11

WASHER(6TA)

92907-06200-00

1

$6.18

In stock

12

WASHER (357)

90209-10131-00

1

$7.94

In stock

13

LEVER R

3FY-83922-01-00

1
Out of stock

14

BOLT (4L0)

90109-06577-00

1

$5.38

In stock

15

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

16

SCREW (2L0)

90149-06131-00

—

$6.17

In stock

17

NUT HEXAGON 306839270000

90170-06010-00

—

$6.17

In stock

18

—

$6.17

In stock

19

SWITCH, HANDLE 3

21T-83973-01-00

1
Out of stock

20

SCREW, PAN HEAD(41N)

90157-05057-00

—

$2.23

In stock

21

SCREW, PAN HEAD

98517-05030-00

—

$7.92

In stock

22

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

23

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

24

SWITCH, HANDLE 1

43F-83976-00-00

1
Out of stock

25

SCREW, PAN HEAD

98517-05020-00

—

$1.35

In stock

26

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

27

FRONT STOP SWITCH ASSY

3YF-83980-00-00

—

$40.54

In stock
