1982 Yamaha XT550 (XT550J) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1982 Yamaha XT550 (XT550J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

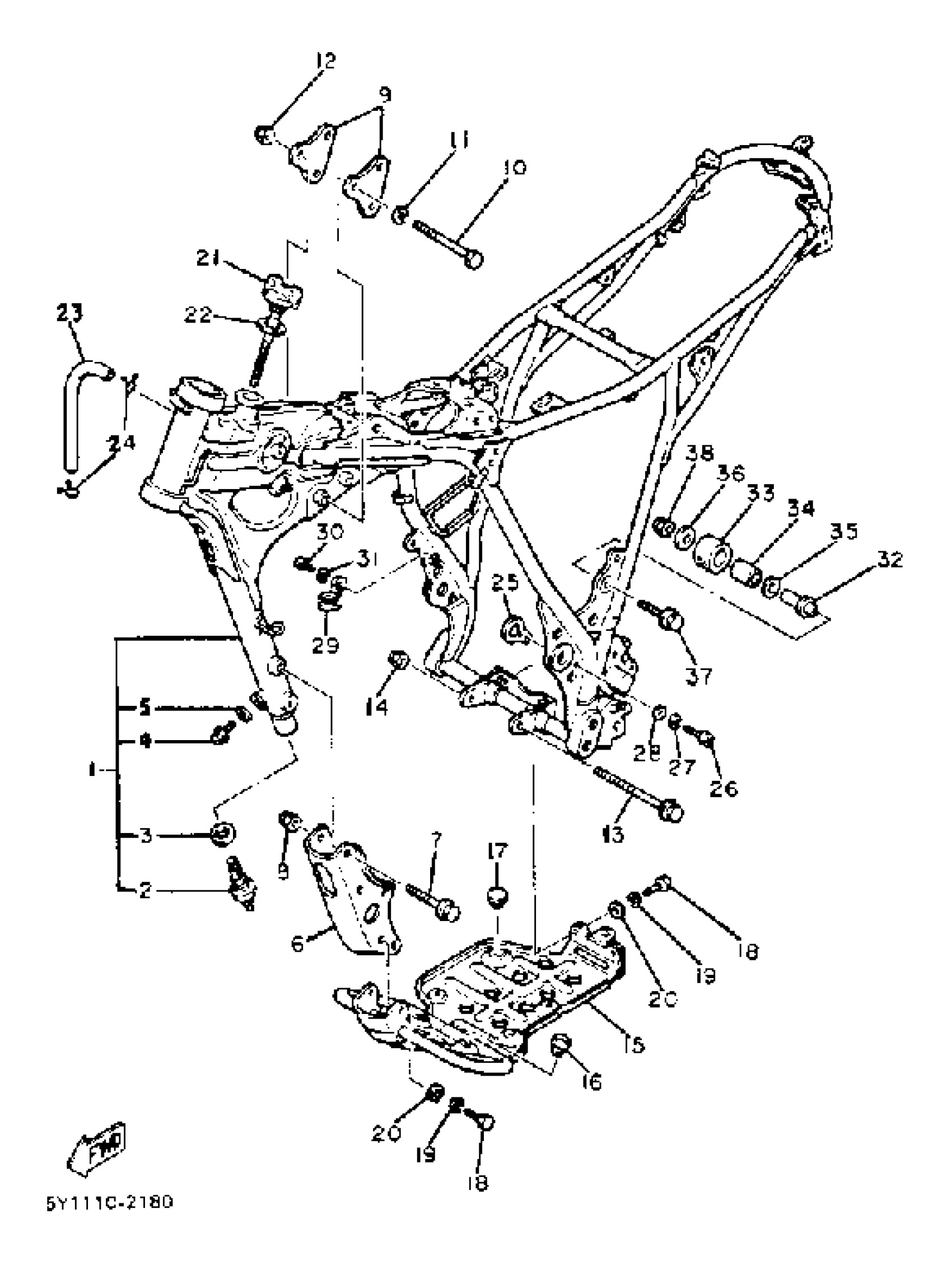

1982 Yamaha XT550 (XT550J) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(5Y1-21110-04-98)

1
Out of stock

1

FRAME

(99999-01297-00)

1
Out of stock

2

. NET, FILTER

5Y1-21756-01-00

1
Out of stock

3

GASKET (583 OIL TANK)

90430-22123-00

1

$8.06

In stock

4

BOLT, FLANGE

95817-08012-00

1

$3.98

In stock

5

WASHER, PLATE 3411117500

90201-08087-00

1

$3.13

In stock

6

STAY, ENGINE 3

(5Y1-21316-00-00)

1
Out of stock

7

BOLT,FLANGE

95817-10065-00

1

$4.72

In stock

8

1

$6.02

In stock

9

STAY, ENGINE 2

(5Y1-21315-01-00)

1
Out of stock

10

BOLT, WASHER BASED(65J)

90105-10M75-00

1

$6.14

In stock

11

YBS67-10 WASHER, SPRING

92990-10100-00

1

$2.43

In stock

12

1

$6.02

In stock

13

BOLT, FLANGE(4MY)

95817-10100-00

1
Out of stock

14

1

$6.02

In stock

15

PROTECTOR, ENGINE

(5Y1-21471-01-R4)

1
Out of stock

16

STOPPER

3Y1-24768-00-00

1
Out of stock

17

STOPPER, MAIN STAND

128-27114-00-00

—

$6.62

In stock

18

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

21

BODY, CAP

5Y1-21771-00-00

1
Out of stock

22

GASKET (583 OIL TANK CAP)

90430-27124-00

—
Out of stock

23

HOSE

90445-11617-00

1
Out of stock

24

CLIP

90467-100A1-00

—
Out of stock

25

PLATE

(5Y1-21329-01-00)

1
Out of stock

26

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

29

BRACKET, STOP SWITCH

5Y1-21441-00-00

1
Out of stock

30

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

SHAFT

2K7-2148A-00-00

—
Out of stock

33

TENSIONER

30X-22178-00-00

—
Out of stock

34

BUSH

4V4-22184-00-00

—

$3.57

In stock

35

WASHER, PLATE

90201-13013-00

—

$6.29

In stock

36

WASHER, PLATE(8AT)

90201-081R9-00

—
Out of stock

37

BOLT, FLANGE

95817-08050-00

—

$3.15

In stock

38

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock
