1980 Yamaha XT500 (XT500G) Side Cover - Tool Diagram

← All diagrams

Find the part on the Side Cover - Tool diagram for your 1980 Yamaha XT500 (XT500G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

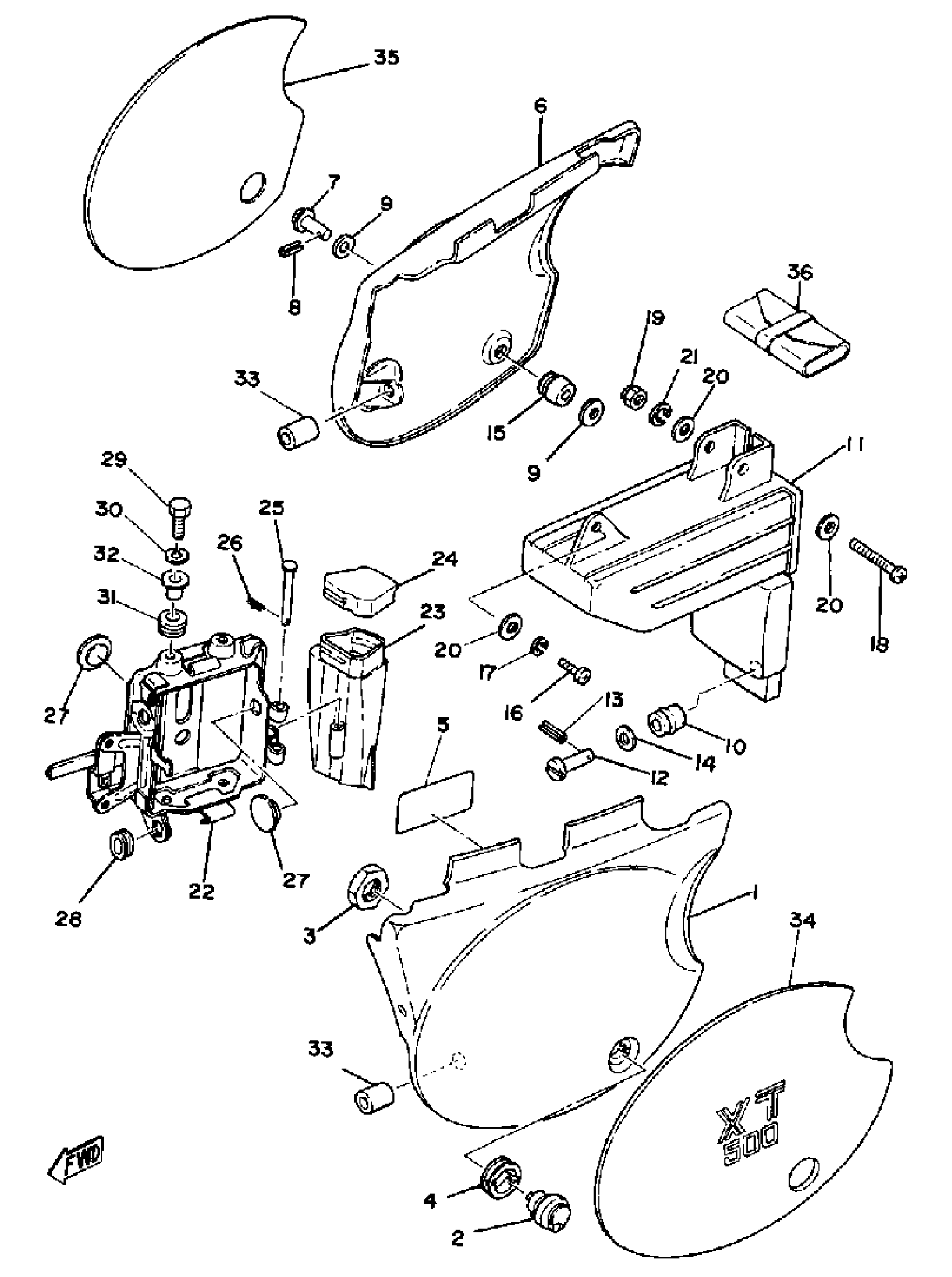

1980 Yamaha XT500 (XT500G) Side Cover - Tool Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SIDE (L,H)

3H7-21711-00-33

—
Out of stock

2

LOCK ASSY 2

1E6-21708-00-00

1

$53.05

In stock

3

NUT, HEXAGON (1E6)

90170-22187-00

1

$9.83

In stock

4

GROMMET (1E6)

90480-24186-00

1

$6.68

In stock

5

PLATE, SPEC

(3H6-21683-00-00)

1
Out of stock

6

COVER, SIDE (R,H)

3H7-21721-00-33

—

$45.25

In stock

7

KNOB, SIDE COVER

583-21714-00-00

1

$7.51

In stock

8

PIN, SPRING (583)

91609-25018-00

1

$5.89

In stock

9

WASHER, PLATE

90201-06095-00

1

$6.31

In stock

10

DAMPER, SIDE COVER

583-21747-00-00

1
Out of stock

11

BOX, TOOL

1T2-21171-00-00

—
Out of stock

12

KNOB, SIDE COVER

583-21714-00-00

1

$7.51

In stock

13

PIN, SPRING (583)

91609-25018-00

1

$5.89

In stock

14

WASHER, PLATE

90201-06095-00

1

$6.31

In stock

15

DAMPER, SIDE COVER

583-21747-00-00

1
Out of stock

16

SCREW, PAN

98507-06014-00

—

$6.18

In stock

17

WASHER, SPRING

92907-06100-00

—
Out of stock

18

SCREW, PAN

98507-06045-00

—

$2.63

In stock

19

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

20

WASHER, PLATE(36Y)

90201-063J2-00

—

$4.45

In stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

BOX, BATT.

2H0-21240-00-00

1
Out of stock

23

BOX

1E6-21245-00-00

1
Out of stock

24

CAP, TOOL BOX

1E6-21399-00-00

1
Out of stock

25

PIN, CLEVIS

91701-05055-00

—
Out of stock

26

CLIP (156-83525-00)

90468-10050-00

—

$2.31

In stock

27

PAD, BATTERY

371-82121-00-00

—

$7.91

In stock

28

GROMMET (583 SIDE COVER)

90480-01176-00

—

$9.15

In stock

29

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

31

GROMMET

90480-14123-00

1
Out of stock

32

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

33

HOSE (L70)

90445-112E0-00

—

$5.66

In stock

34

EMBLEM 6

(3H6-21786-00-00)

1
Out of stock

35

EMBLEM 7

(3H6-21787-00-00)

1
Out of stock

36

TOOL KIT (1E6-28100-10)

1JN-W2810-00-00

1
Out of stock
