1980 Yamaha XT500 (XT500G) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1980 Yamaha XT500 (XT500G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

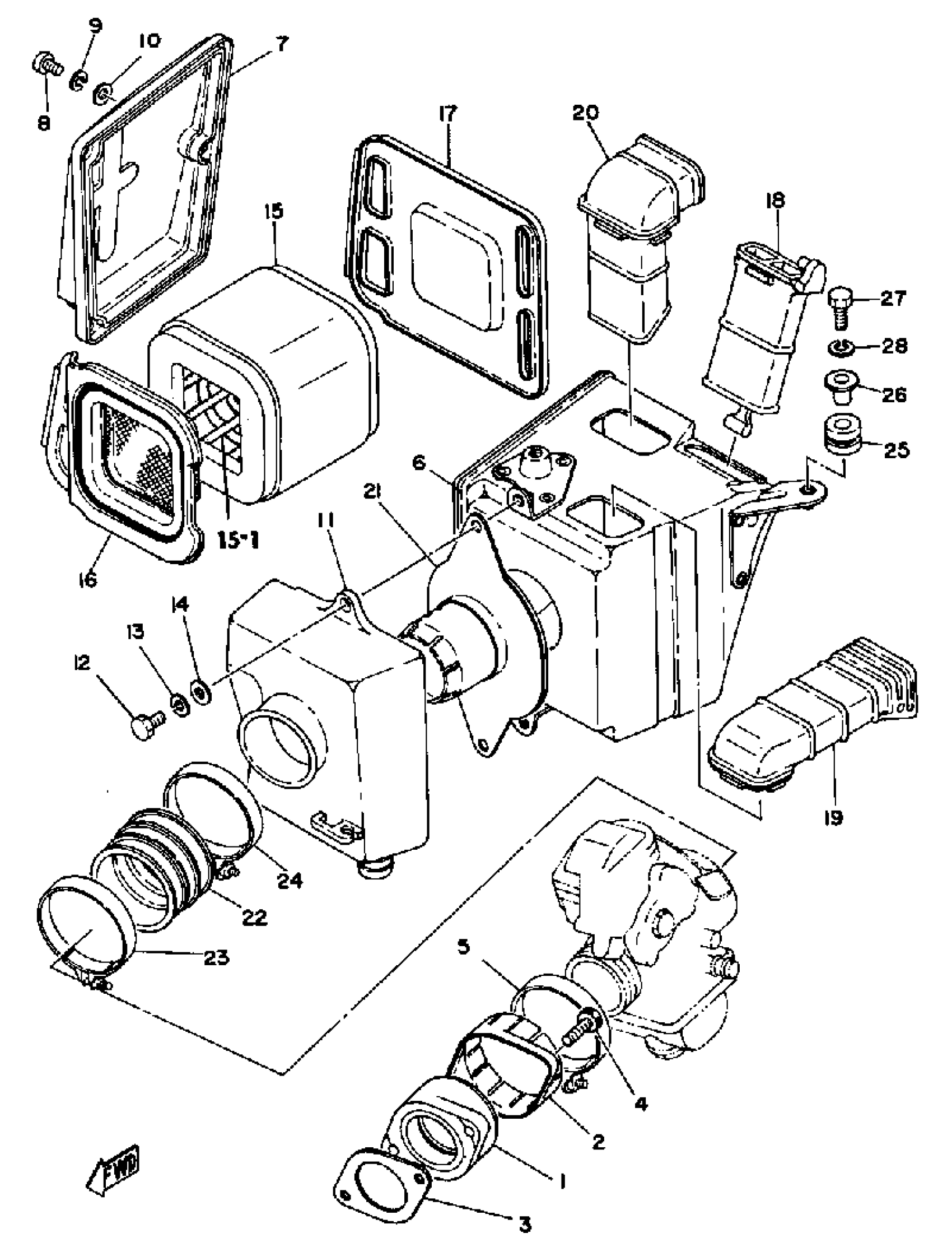

1980 Yamaha XT500 (XT500G) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT, MANIFOLD

583-13565-01-00

—

$99.48

In stock

1

GUIDE, ELEMENT

583-14458-00-00

1
Out of stock

2

COVER,JOINT

256-13564-00-00

—

$14.12

In stock

3

GASKET, MANIFOLD

3HT-13556-00-00

1

$9.89

In stock

4

BOLT,SOCKET

91317-06020-00

—

$2.11

In stock

5

HOSE CLAMP ASSY

90450-58002-00

1

$15.11

In stock

6

CASE, AIR CLEANER 1

583-14411-01-00

1
Out of stock

7

CAP, CLEANER CASE 2

583-14422-00-00

1
Out of stock

8

SCREW,PAN HEAD (646)

98580-05012-00

1

$5.60

In stock

9

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

10

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

11

CASE, AIR CLEANER 2

583-14421-00-00

—

$141.28

In stock

12

BOLT, HEXAGON

97017-06020-00

1

$2.55

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

WASHER, PLATE (4H7)

90201-061A5-00

1

$5.86

In stock

15

ELEMENT, AIR CLEANER

583-14451-08-00

—
Out of stock

16

PLATE, ELEMENT FTNG

583-14468-01-00

1
Out of stock

17

PLATE, ELEMENT

583-14472-00-00

1
Out of stock

18

DUCT

(583-14437-00-00)

1
Out of stock

19

SILENCER, INTAKE 1

583-14431-00-00

1
Out of stock

20

SILENCER, INTAKE 2

583-14441-00-00

1
Out of stock

21

PIPE, JOINT

583-14485-00-00

1
Out of stock

22

JOINT, AIR CLNR 1

3H1-14453-00-00

1
Out of stock

23

HOSE CLAMP ASSY

90450-62006-00

—

$10.77

In stock

24

HOSE CLAMP ASSY

90450-62006-00

—

$10.77

In stock

25

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

26

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

27

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
