1978 Yamaha XT500 (XT500E) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1978 Yamaha XT500 (XT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

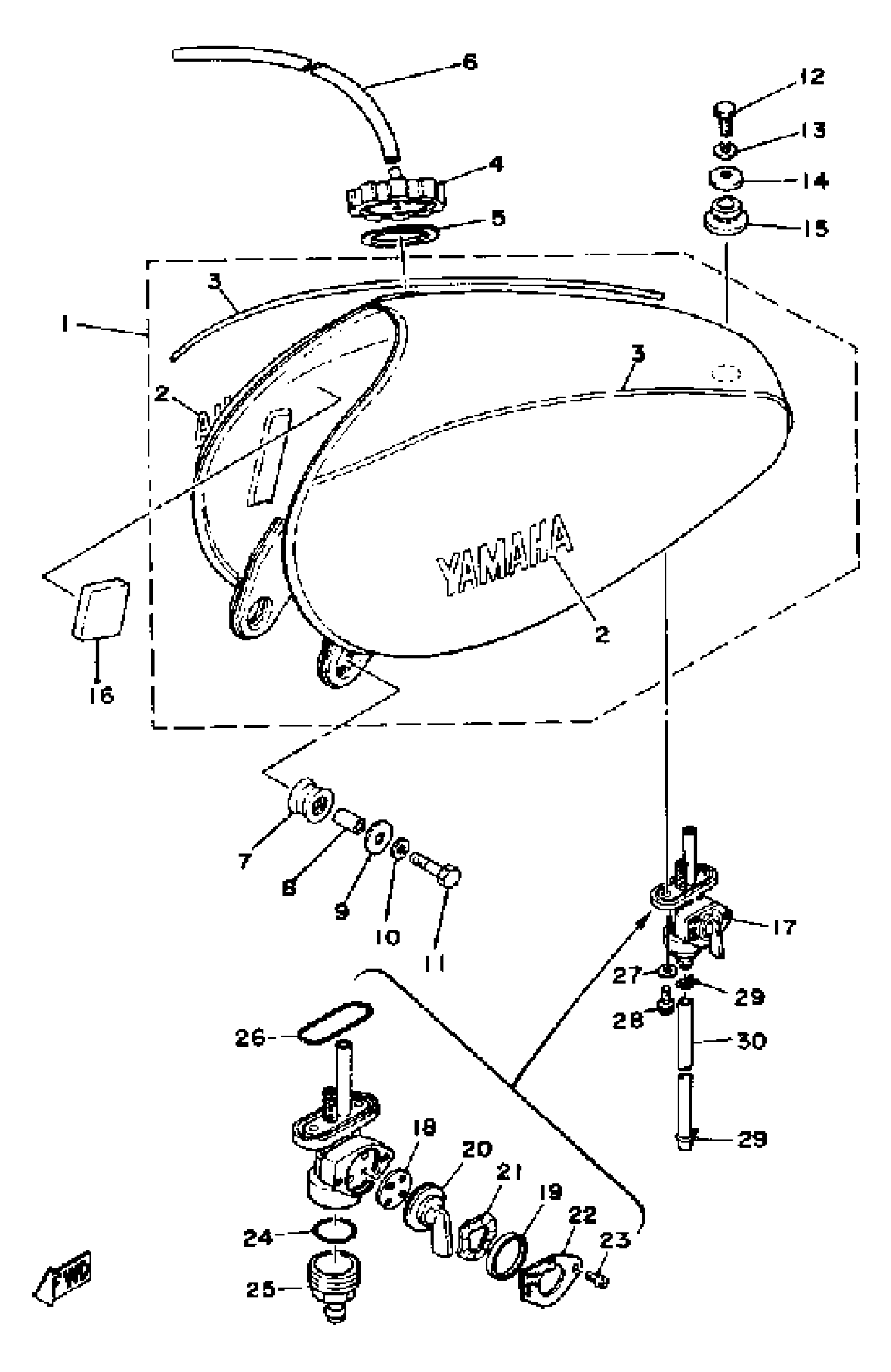

1978 Yamaha XT500 (XT500E) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK

(2H0-24110-00-01)

1
Out of stock

2

EMBLEM 1

(2H0-24161-00-00)

1
Out of stock

3

EMBLEM 3

1T1-24163-00-00

1
Out of stock

4

BODY, CAP

2A6-24611-00-00

1
Out of stock

5

PACKING, CAP

1W1-24612-00-00

1

$8.70

In stock

6

HOSE (L1500)

90445-090F6-00

1

$26.35

In stock

7

GROMMET (583 FUEL TANK)

90480-22177-00

1

$16.35

In stock

8

COLLAR(1NL)

90387-086N4-00

1

$8.31

In stock

9

WASHER, PLATE (583 FUEL TANK)

90201-06570-00

1
Out of stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

BOLT, HEXAGON

97017-06030-00

1

$3.00

In stock

12

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

13

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

14

WASHER, PLATE

90209-08150-00

1
Out of stock

15

DAMPER, FUEL TANK (434)

90480-22054-00

1

$8.31

In stock

16

DAMPER, TANK LOCATING

583-24182-00-00

—

$8.65

In stock

17

FUEL COCK ASSY

498-24500-01-00

—

$110.08

In stock

18

VALVE, COCK

498-24523-00-00

—

$38.80

In stock

19

GASKET

(498-24528-00-00)

1
Out of stock

20

. LEVER, COCK

498-24524-01-00

1
Out of stock

21

WASHER WAVE 137245180000

90206-18025-00

—

$8.49

In stock

22

. PLATE, LEVER FITTING

498-24525-00-00

1
Out of stock

23

SCREW, LEVER FITTING

214-24535-00-00

—

$6.35

In stock

24

GASKET, FILTER

498-24522-00-00

—

$33.15

In stock

25

CUP, FILTER

(498-24521-00-00)

1
Out of stock

26

GASKET, BODY

214-24512-00-00

—

$26.20

In stock

27

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

28

SCREW 366241430000

90149-06008-00

—
Out of stock

29

CLIP

90467-100A1-00

—
Out of stock

30

HOSE (L210)

90445-110F5-00

—

$14.08

In stock
