1976 Yamaha XT500 (XT500C) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1976 Yamaha XT500 (XT500C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

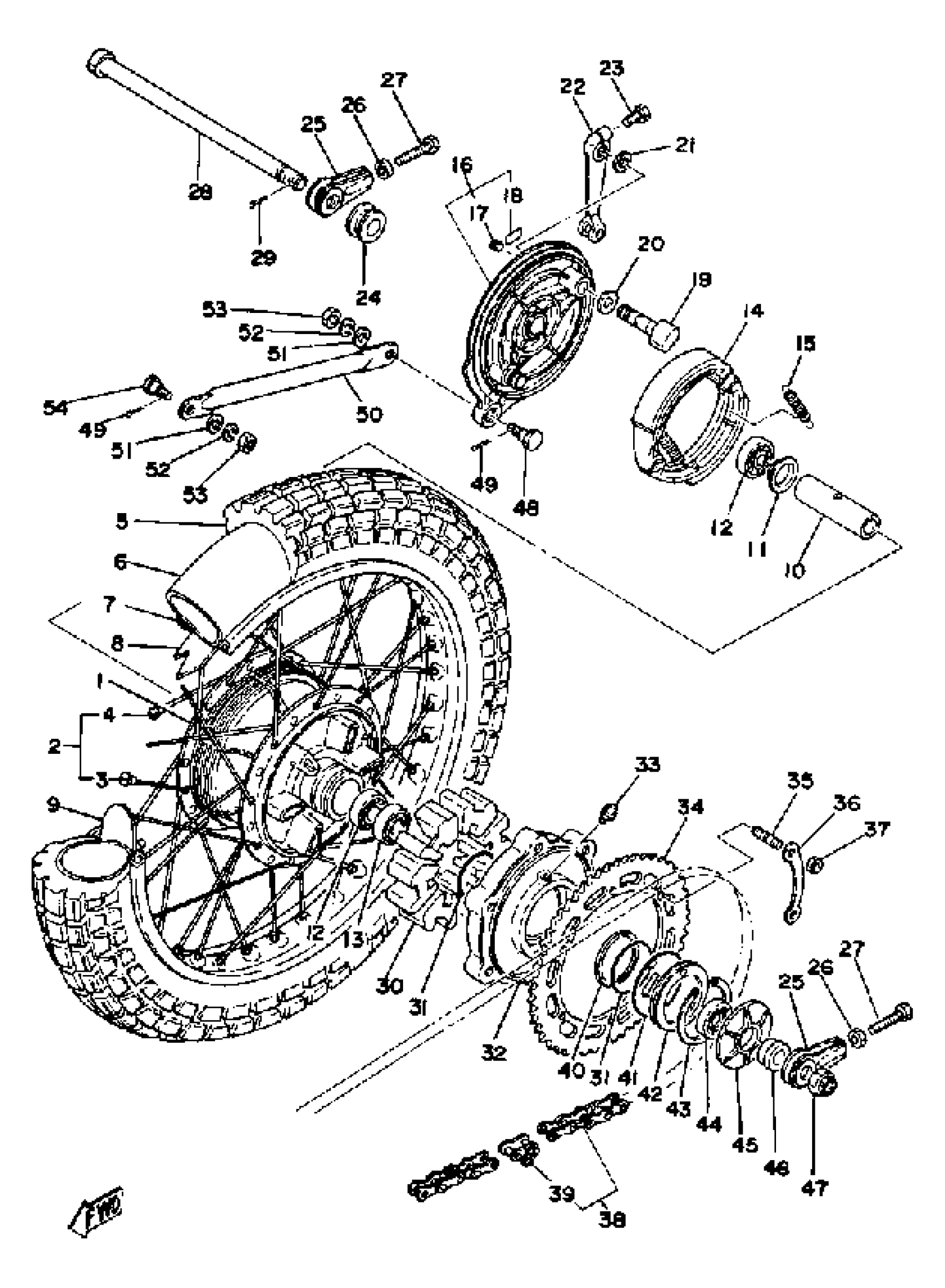

1976 Yamaha XT500 (XT500C) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

(1E6-25311-00-98)

1
Out of stock

2

SPOKE SET (REAR)

1E6-25304-00-00

—

$161.32

In stock

3

SPOKE SET, INNER 1

(1E6-25391-90-00)

1
Out of stock

4

SPOKE SET, OUTER 1

(1E6-25392-90-00)

1
Out of stock

5

400X18 BS TW5A

94140-18344-00

1
Out of stock

6

TUBE (5A8)

94212-18188-00

1

$32.23

In stock

7

RIM 1.85X18

94418-18199-00

1
Out of stock

8

BAND, RIM (2J4)

94340-18086-00

1

$16.00

In stock

9

SPACER, BEAD

1T2-25394-00-00

—

$41.05

In stock

10

SPACER

90560-17311-00

—
Out of stock

11

FLANGE, SPACER

146-25315-00-00

1

$6.38

In stock

12

1

$31.64

In stock

13

1

$31.64

In stock

14

BRAKE SHOE KIT

3GW-W253A-00-00

1
Out of stock

15

1

$8.09

In stock

16

BRAKE SHOE PLT ASSEMBLY

1E6-25321-12-98

1
Out of stock

17

GROMMET (397)

90480-10068-00

—

$6.77

In stock

18

LABEL, INDICATOR

(437-25134-00-00)

1
Out of stock

19

CAMSHAFT

214-25351-01-00

1
Out of stock

20

SHIM, CAM SHAFT

148-25353-00-00

—

$6.40

In stock

21

SEAL, CAM SHAFT

148-25359-00-00

—
Out of stock

22

. LEVER, CAMSHAFT (168-25355-00)

4V5-25355-00-00

1
Out of stock

23

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

24

COLLAR(3SX)

90387-170X9-00

—
Out of stock

25

PULLER, CHAIN 1

48U-25388-00-00

—
Out of stock

26

. NUT

95380-08700-00

1

$3.07

In stock

27

BOLT

90101-08060-00

—

$4.92

In stock

28

AXLE,WHEEL

150-25381-01-00

1
Out of stock

29

PIN, COTTER

91490-30030-00

—

$7.15

In stock

30

DAMPER, CLUTCH

1E6-25364-00-00

—
Out of stock

31

O-RING (1E6)

93210-52312-00

—

$7.95

In stock

32

CLUTCH, HUB

1E6-25366-00-98

1
Out of stock

33

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

34

SPROCKET, DRIVEN 44T

38W-25444-20-00

1
Out of stock

34

SPROCKET, DRIVN 40T

583-25440-10-00

1
Out of stock

34

SPROCKET, DRIVN 42T

583-25442-10-00

1
Out of stock

34

SPROCKET, DRIVN 46T

583-25446-10-00

1
Out of stock

34

SPROCKET, DRIVN 48T (48T)

583-25448-10-00

1
Out of stock

35

BOLT, STUD (483)

90116-08218-00

—

$7.08

In stock

36

WASHER

2XJ-25412-00-00

—
Out of stock

37

NUT (583)

90170-08193-00

—
Out of stock

38

520 DS 110L

94585-20110-00

1
Out of stock

39

JOINT, CHAIN

94681-68001-00

—
Out of stock

40

STOPPER, HUB

1E6-25318-01-00

—
Out of stock

41

O-RING (1E6)

93210-71311-00

—

$11.17

In stock

42

SEAL, HUB DUST

1E6-25319-01-00

—
Out of stock

43

CIRCLIP (1E6)

93450-78080-00

—
Out of stock

44

OIL SEAL (25X40X8-248)

93102-25061-00

—

$11.00

In stock

45

COVER, HUB DUST

1E6-25367-00-00

1
Out of stock

46

COLLAR (1E6)

90387-17530-00

—

$9.83

In stock

47

NUT, CASTLE

90171-16007-00

1
Out of stock

48

BOLT (537 TENSION BAR)

90109-08406-00

—
Out of stock

49

PIN, COTTER

91490-20025-00

—

$1.31

In stock

50

BAR, TENSION

3H7-25371-00-00

1
Out of stock

51

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

52

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

53

. NUT

95380-08700-00

1

$3.07

In stock

54

BOLT (183-25378-00)

90109-08368-00

—

$7.00

In stock
