2000 Yamaha XT350 CA (XT350MC) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 2000 Yamaha XT350 CA (XT350MC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

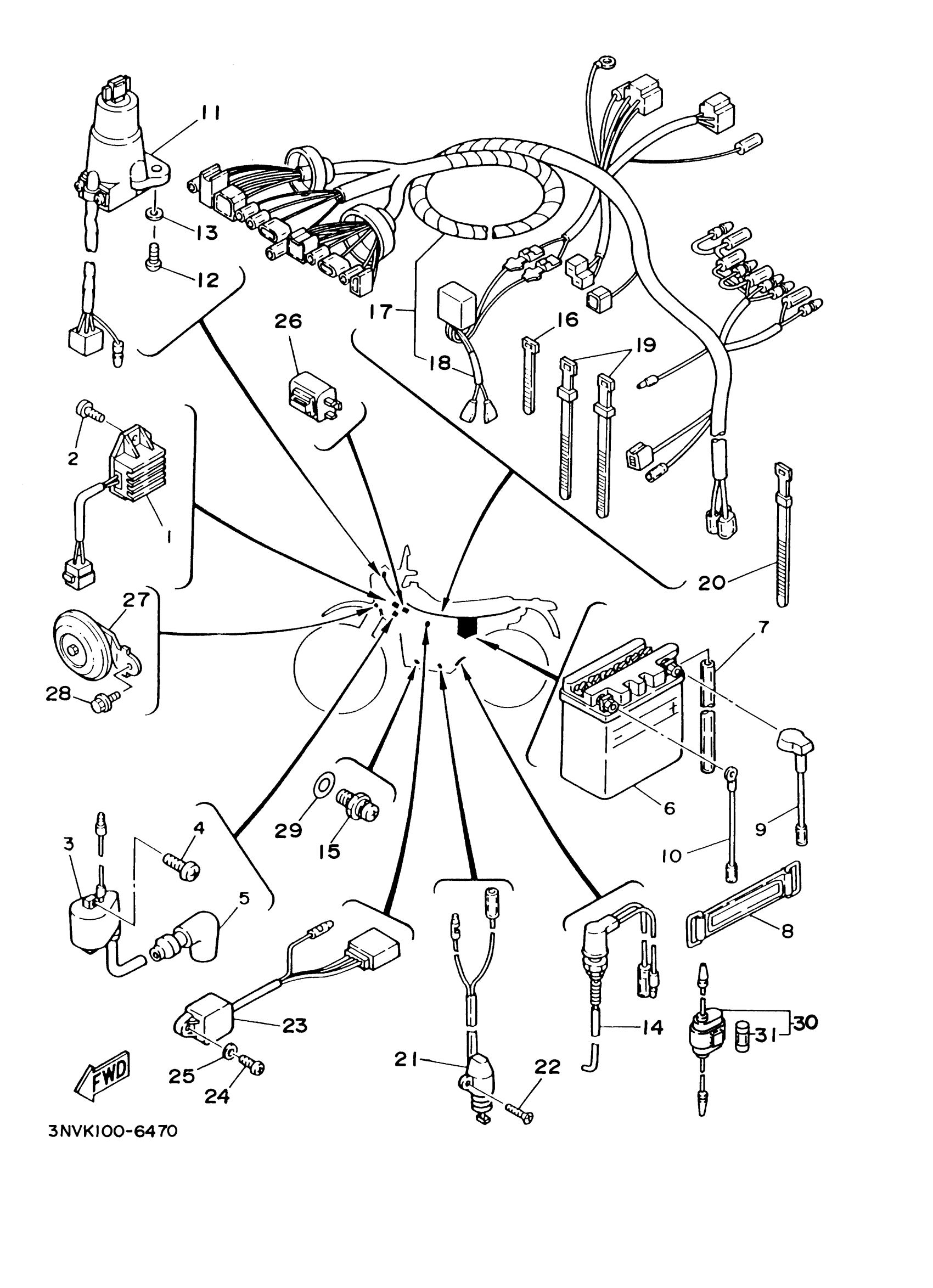

2000 Yamaha XT350 CA (XT350MC) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULATOR ASSEMBLY

33G-81960-60-00

1
Out of stock

1

RECTIFIER & REGULATOR ASSEMBLY

33G-81960-60-00

1
Out of stock

2

SCREW, PAN

98517-06012-00

1

$3.14

In stock

3

IGNITION COIL ASSY

3SR-82310-10-00

1
Out of stock

4

SCREW, PAN

98517-06020-00

1
Out of stock

5

PLUG CAP ASSY

4VW-82370-00-00

1
Out of stock

6

CB3LB GS BATTERY

CB3-LB000-00-00

1
Out of stock

7

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

8

BAND, BATTERY

34M-82131-00-00

1

$8.92

In stock

9

WIRE, PLUS LEAD

1M1-82115-00-00

—
Out of stock

10

WIRE, LEAD

558-82116-00-00

—
Out of stock

11

MAIN SWITCH STEERING LOCK

2GK-82501-01-00

1
Out of stock

12

SCREW(1KT)

90149-06228-00

1

$6.29

In stock

13

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

14

STOP SWITCH ASSEMBLY

30X-82530-02-00

1
Out of stock

15

NEUTRAL SWITCH ASSY

4GY-82540-10-00

—
Out of stock

16

BAND

1UA-82591-00-00

—
Out of stock

17

WIRE HARNESS ASSEMBLY

2GK-82590-00-00

1
Out of stock

18

. CONDENSER 1

57T-81325-00-00

1
Out of stock

19

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

20

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock

21

SWICH, SIDE STAND

5Y1-82566-00-00

—
Out of stock

22

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

23

CONTROL UNIT ASSEMBLY

4Y3-85590-M0-00

1
Out of stock

24

SCREW, PAN HEAD(3TJ)

98507-06016-00

—

$2.43

In stock

25

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

26

FLASHER RELAY ASSY

30X-83350-20-00

1
Out of stock

27

HORN

30X-83371-20-00

1
Out of stock

28

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock

29

GASKET (1KH,1.0T)

90430-10148-00

—

$4.74

In stock

30

FUSE HOLDER ASSY

55K-82150-02-00

—

$30.99

In stock

31

. FUSE (10A)

116-82181-00-00

1
Out of stock
