2011 Yamaha XT250 CA (XT250AC) Steering Diagram

← All diagrams

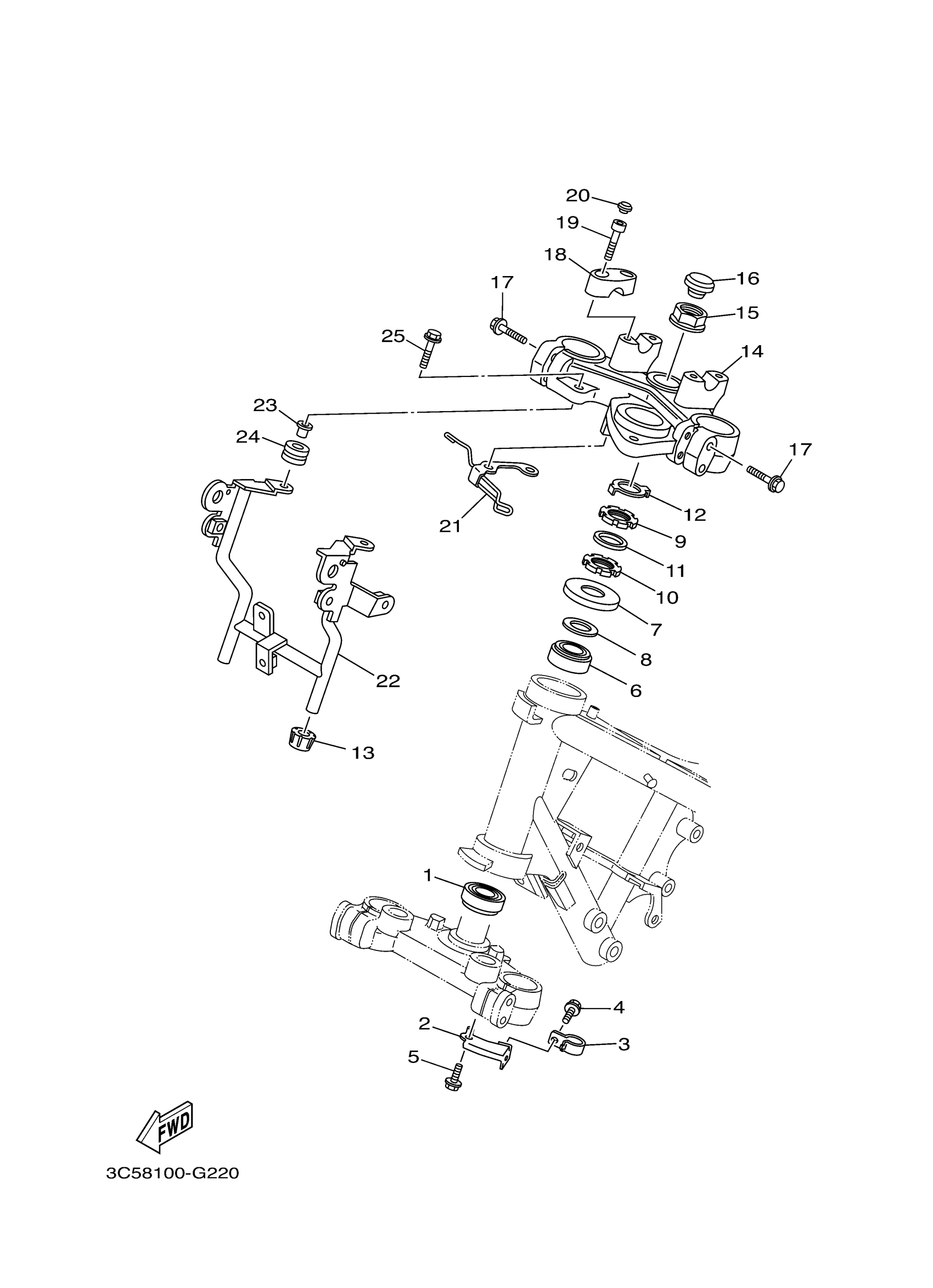

Find the part on the Steering diagram for your 2011 Yamaha XT250 CA (XT250AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2011 Yamaha XT250 CA (XT250AC) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BEARING(4ES)

93332-00079-00

1

$61.86

In stock

2

HOLDER, BRAKE HOSE 1

3C5-25875-00-00

—

$9.06

In stock

3

HOLDER, BRAKE HOSE 2

3C5-25876-00-00

1

$4.08

In stock

4

BOLT, FLANGE(4MY)

95027-06010-00

1
Out of stock

5

BOLT, FLANGE

95817-06012-00

1

$1.49

In stock

6

BEARING(4ES)

93332-00079-00

1

$61.86

In stock

7

COVER, BALL RACE 1

1J7-23415-00-00

1

$6.43

In stock

8

WASHER, PLATE(1FK)

90201-256K5-00

1

$10.38

In stock

9

NUT(3XP)

90179-25615-00

1

$21.28

In stock

10

NUT

90179-25003-00

1

$16.78

In stock

11

WASHER, PLATE (26H)

90202-26142-00

1

$8.06

In stock

12

WASHER, SPECIAL

3YF-23418-00-00

—

$16.62

In stock

13

DAMPER

3C5-23426-00-00

1

$1.91

In stock

14

CROWN, HANDLE

3C5-23435-00-00

—

$207.12

In stock

15

NUT

90179-22007-00

1

$9.37

In stock

16

CAP

5HP-2319U-00-00

—

$11.83

In stock

17

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

18

HOLDER, HANDLE UPPER

4H7-23441-01-P5

—
Out of stock

19

BOLT, SOCKET

91317-08030-00

—

$6.17

In stock

20

PLUG

90338-06004-00

—
Out of stock

21

STAY

3C5-2317E-01-00

—

$17.25

In stock

22

HOLDER STOPPER 1

3C5-23348-10-00

—

$98.25

In stock

23

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

24

GROMMET

90480-14011-00

—

$5.23

In stock

25

BOLT, SMALL FLANGE

95027-06040-00

—

$2.48

In stock
← Rear Wheel Steering Handle Cable →
