2001 Yamaha XT225 CA (XT225NC) Exhaust Diagram

← All diagrams

Find the part on the Exhaust diagram for your 2001 Yamaha XT225 CA (XT225NC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

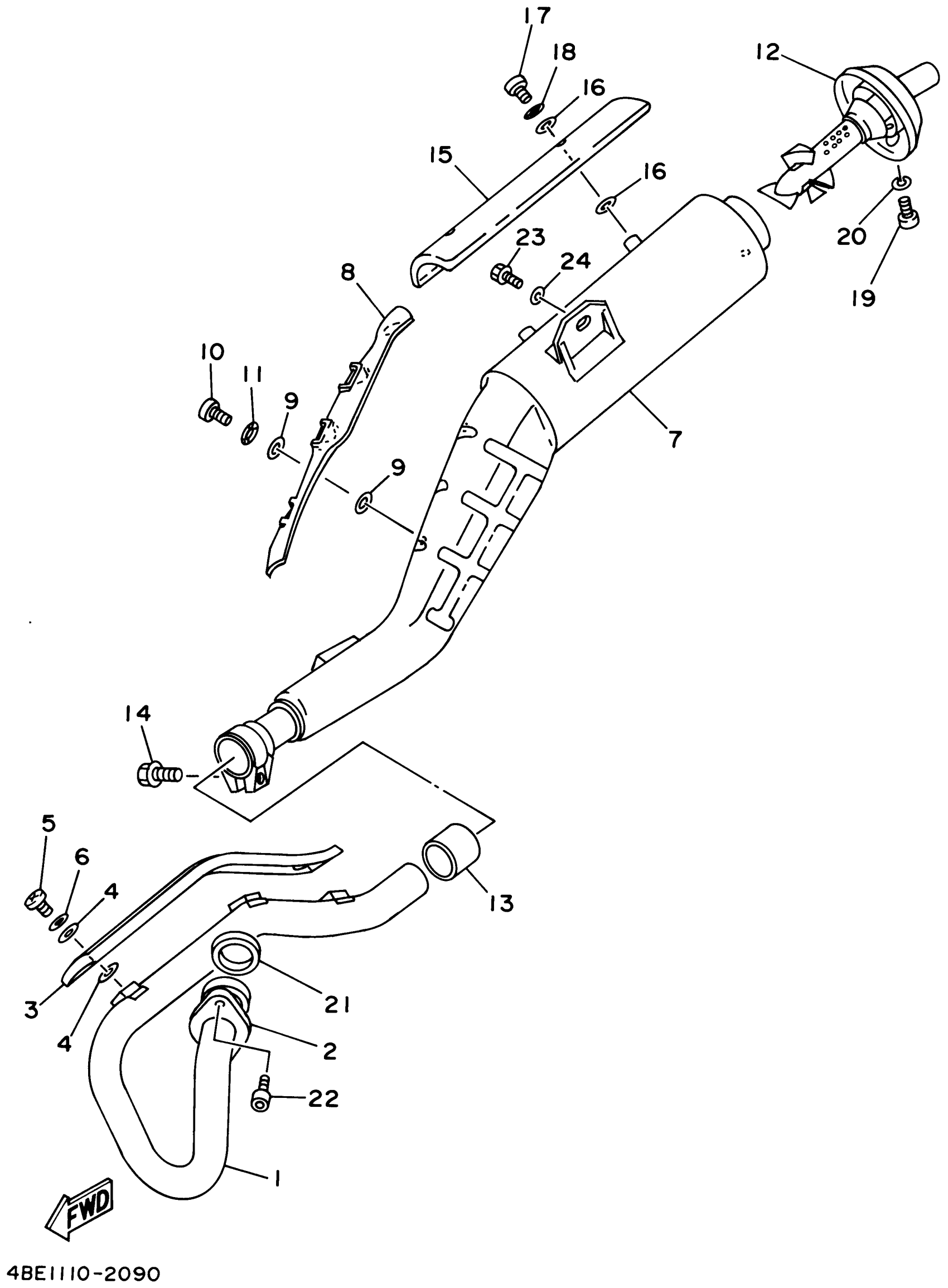

2001 Yamaha XT225 CA (XT225NC) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST 1

3RW-14611-00-00

1
Out of stock

2

NUT, RING

5H0-14612-01-00

1

$13.98

In stock

3

PROTECTOR, EXHAUST PIPE

3RW-14628-00-00

—
Out of stock

4

WASHER, PROTECTOR

4BD-14766-00-00

1

$5.34

In stock

5

SCREW, BIND(1JK)

98980-06010-00

1
Out of stock

6

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

7

MUFFLER 1

4BE-14711-00-00

1
Out of stock

8

PROTECTOR, MUFFLER 2

1KH-14728-01-00

1
Out of stock

9

WASHER, PROTECTOR

4BD-14766-00-00

1

$5.34

In stock

10

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

11

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

12

PIPE, OUTLET

1RH-14752-01-00

1

$121.96

In stock

13

GASKET, MUFFLER

3YF-14714-00-00

1

$28.95

In stock

14

BOLT, FLANGE(4MY)

95027-08025-00

1
Out of stock

15

PROTECTOR, MUFFLER 2

3TB-14728-00-00

—
Out of stock

16

WASHER, PROTECTOR

4BD-14766-00-00

1

$5.34

In stock

17

SCREW, BIND(1JK)

98980-06010-00

1
Out of stock

18

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

19

SCREW, PAN

98507-06010-00

—
Out of stock

20

WASHER, SPRING

92907-06100-00

—
Out of stock

21

GASKET, EXHAUST PIPE

4BE-14613-00-00

—

$9.28

In stock

22

BOLT,SOCKET

91317-06020-00

—

$2.11

In stock

23

BOLT(2KF)

90109-085E2-00

—

$5.98

In stock

24

WASHER (853)

90201-08326-00

—

$6.17

In stock
