2001 Yamaha XT225 CA (XT225NC) Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 2001 Yamaha XT225 CA (XT225NC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

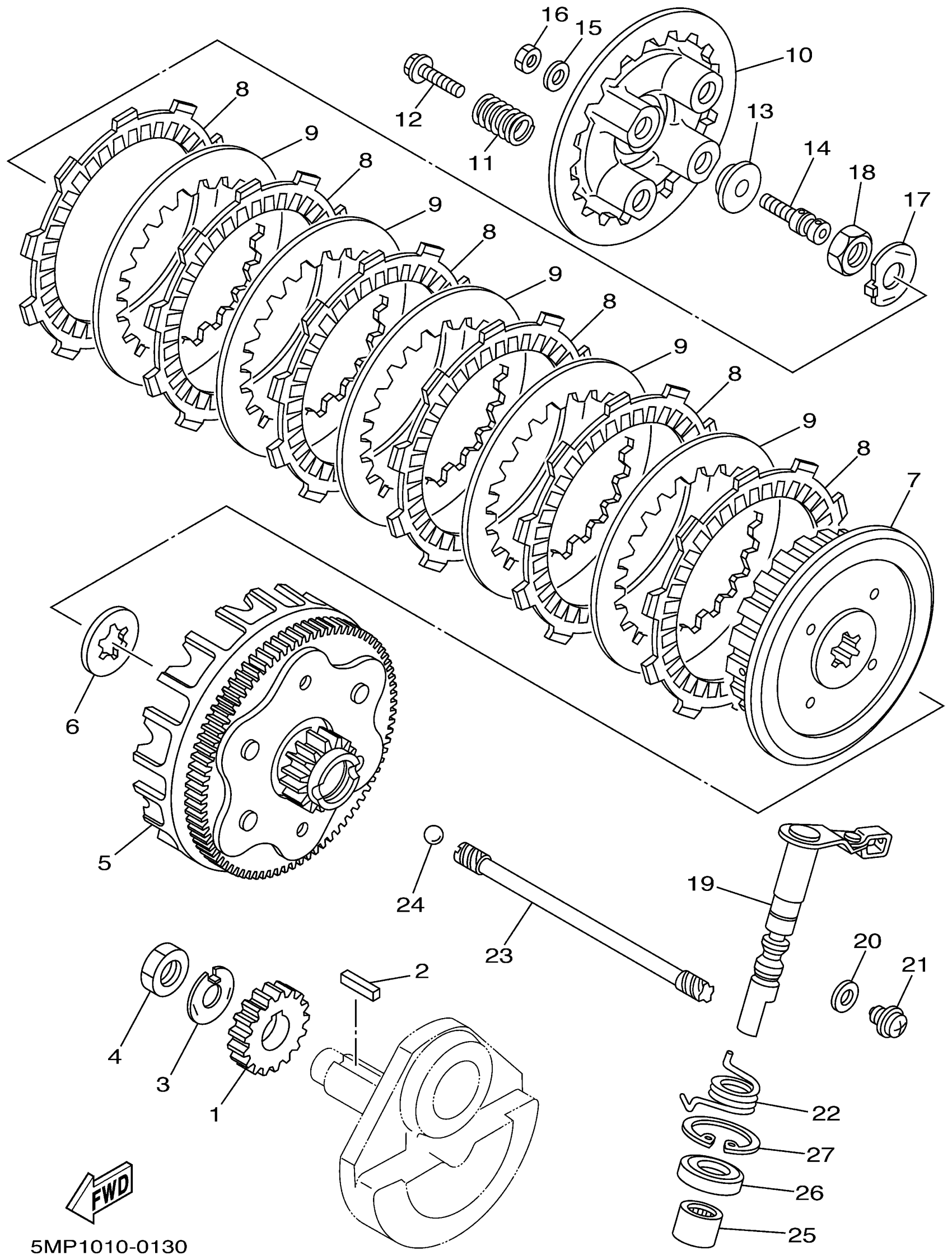

2001 Yamaha XT225 CA (XT225NC) Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GEAR, PRIMARY DRIVE

5H0-16111-00-00

—

$38.65

In stock

2

KEY, STRAIGHT (5H0)

90282-05043-00

1

$8.26

In stock

3

WASHER, LOCK (15Y)

90215-14205-00

1

$4.70

In stock

4

NUT (5H0)

90170-14284-00

1

$7.92

In stock

5

PRIMARY DRIVEN GEAR COMP.

1KH-16150-00-00

1

$357.69

In stock

6

PLATE, THRUST 1

2LN-16154-00-00

1

$26.77

In stock

7

BOSS, CLUTCH

5MP-16371-00-00

1
Out of stock

8

PLATE, FRICTION

5MP-16321-00-00

1
Out of stock

9

PLATE, CLUTCH 1

336-16324-10-00

1

$17.51

In stock

10

PLATE, PRESSURE 1

5H0-16351-00-00

1

$37.03

In stock

11

SPRING, COMPRESSION

90501-23700-00

1

$5.68

In stock

12

SCREW, WITH WASHER (537)

90159-05011-00

1

$2.45

In stock

13

PLATE, PUSH

1W1-16358-01-00

1

$20.06

In stock

14

ROD, PUSH 1

4JG-16356-00-00

—

$24.03

In stock

15

WASHER(6TA)

92907-06200-00

1

$6.18

In stock

16

NUT(6TA)

95317-06600-00

—

$2.69

In stock

17

WASHER, LOCK (25G)

90215-14186-00

—

$7.83

In stock

18

NUT (5H0)

90170-14284-00

1

$7.92

In stock

19

PUSH LEVER ASSY

4JG-16380-01-00

—

$64.89

In stock

20

GASKET

90430-08119-00

—

$4.70

In stock

21

SCREW 425163430000

90149-08067-00

—

$4.54

In stock

22

SPRING, TORSION

90508-18495-00

—

$5.62

In stock

23

ROD, PUSH 2

5H0-16357-00-00

—

$31.57

In stock

24

BALL

93505-16006-00

—

$2.22

In stock

25

—

$31.43

In stock

26

OIL SEAL (3Y1)

93102-14209-00

—

$9.77

In stock

27

CIRCLIP (3Y1)

93420-28055-00

—

$6.89

In stock
