1998 Yamaha Serow CA (XT225KC) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1998 Yamaha Serow CA (XT225KC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

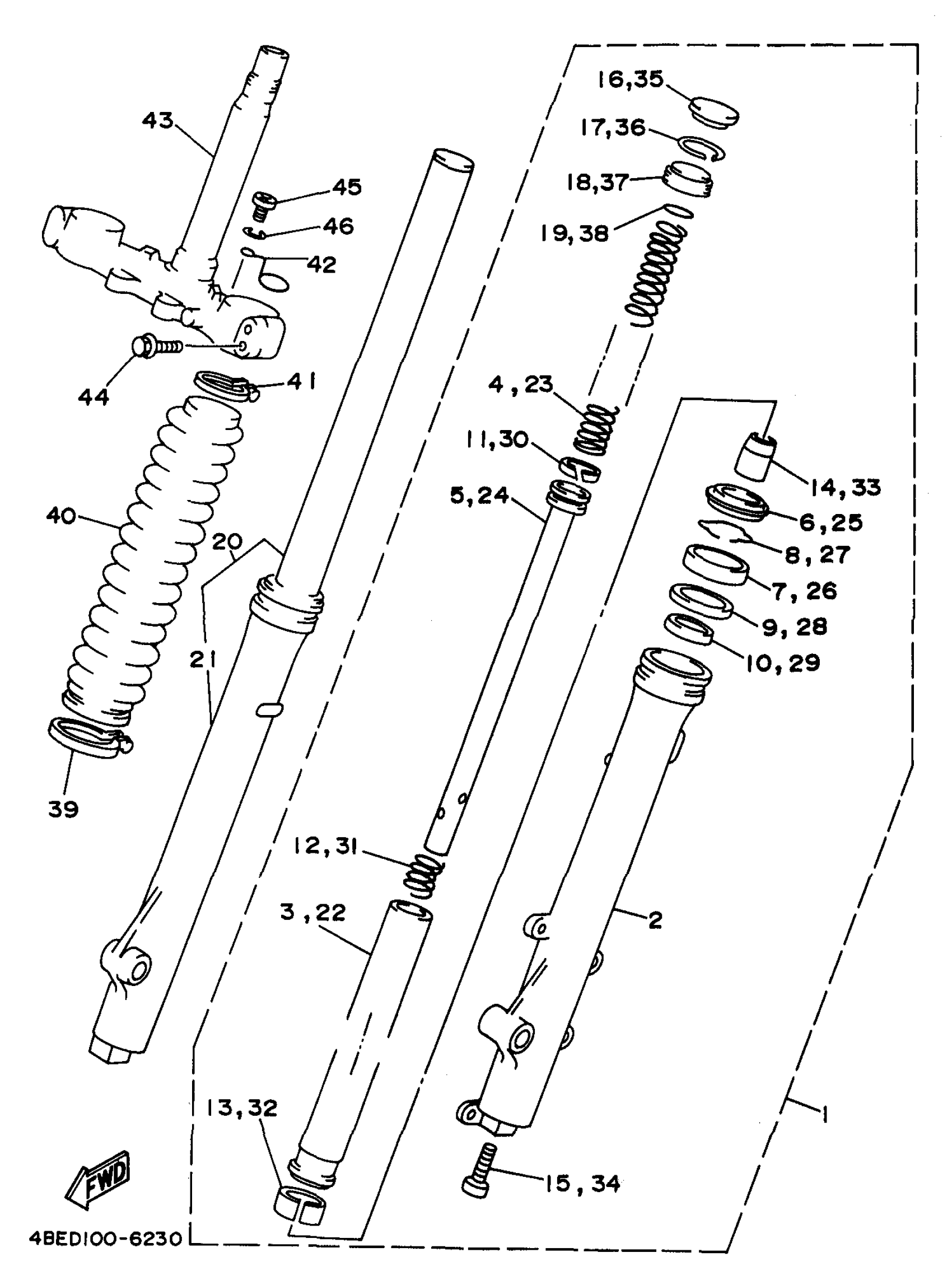

1998 Yamaha Serow CA (XT225KC) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY (L.H)

3RW-23102-70-00

1
Out of stock

2

TUBE, OUTER (LEFT)

3RW-23126-00-00

—
Out of stock

3

. INNER TUBE COMP 1

3RW-23110-01-00

1
Out of stock

4

. SPRING

3RW-23351-00-00

1
Out of stock

5

. PISTON, FRONT FORK

4JG-23171-01-00

1
Out of stock

6

SEAL, DUST

1KH-23144-00-00

1

$24.63

In stock

7

OIL SEAL

1KH-23145-00-00

1

$21.69

In stock

8

CLIP, OIL SEAL

34X-23156-00-00

1

$7.51

In stock

9

O-RING

1KH-23147-00-00

1

$22.83

In stock

10

METAL, SLIDE 1

34X-23125-00-00

1

$21.18

In stock

11

RING, PISTON

4JG-23157-00-00

—
Out of stock

12

SPRING, REBOUND

34X-23151-00-00

—

$5.93

In stock

13

METAL, SLIDE 2

34X-23135-00-00

1

$19.79

In stock

14

. SPACER, OIL LOCK

4JG-23166-00-00

1
Out of stock

15

BOLT

3M7-23181-00-00

1

$7.75

In stock

16

CAP, FRONT FORK

35E-23168-00-00

—

$13.06

In stock

17

CIRCLIP

35E-23183-00-00

—

$4.77

In stock

18

BOLT, CAP

35E-23111-00-00

—

$21.45

In stock

19

O-RING(1HX)

93210-24709-00

—
Out of stock

20

FRONT FORK ASSEMBLY (R.H)

3RW-23103-70-00

1
Out of stock

21

TUBE, OUTER (RIGHT)

3RW-23136-00-00

—
Out of stock

22

. INNER TUBE COMP 1

3RW-23110-01-00

1
Out of stock

23

. SPRING

3RW-23351-00-00

1
Out of stock

24

. PISTON, FRONT FORK

4JG-23171-01-00

1
Out of stock

25

SEAL, DUST

1KH-23144-00-00

1

$24.63

In stock

26

OIL SEAL

1KH-23145-00-00

1

$21.69

In stock

27

CLIP, OIL SEAL

34X-23156-00-00

1

$7.51

In stock

28

O-RING

1KH-23147-00-00

1

$22.83

In stock

29

METAL, SLIDE 1

34X-23125-00-00

1

$21.18

In stock

30

RING, PISTON

4JG-23157-00-00

—
Out of stock

31

SPRING, REBOUND

34X-23151-00-00

—

$5.93

In stock

32

METAL, SLIDE 2

34X-23135-00-00

1

$19.79

In stock

33

. SPACER, OIL LOCK

4JG-23166-00-00

1
Out of stock

34

BOLT

3M7-23181-00-00

1

$7.75

In stock

35

CAP, FRONT FORK

35E-23168-00-00

—

$13.06

In stock

36

CIRCLIP

35E-23183-00-00

—

$4.77

In stock

37

BOLT, CAP

35E-23111-00-00

—

$21.45

In stock

38

O-RING(1HX)

93210-24709-00

—
Out of stock

39

BAND

3RW-23192-00-00

—

$21.34

In stock

40

BOOT

3RW-23191-20-00

1
Out of stock

41

BAND

34X-23192-00-00

—

$23.31

In stock

42

GUIDE, CABLE

10V-2331E-02-00

—

$9.15

In stock

43

UNDER BRACKET COMP.

1RF-23340-00-00

—
Out of stock

44

BOLT, FLANGE(3EF)

95024-08035-00

—

$6.17

In stock

45

SCREW, PAN

98517-06012-00

—

$3.14

In stock

46

WASHER, SPRING

92907-06100-00

—
Out of stock
