1995 Yamaha Serow CA (XT225GC) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1995 Yamaha Serow CA (XT225GC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

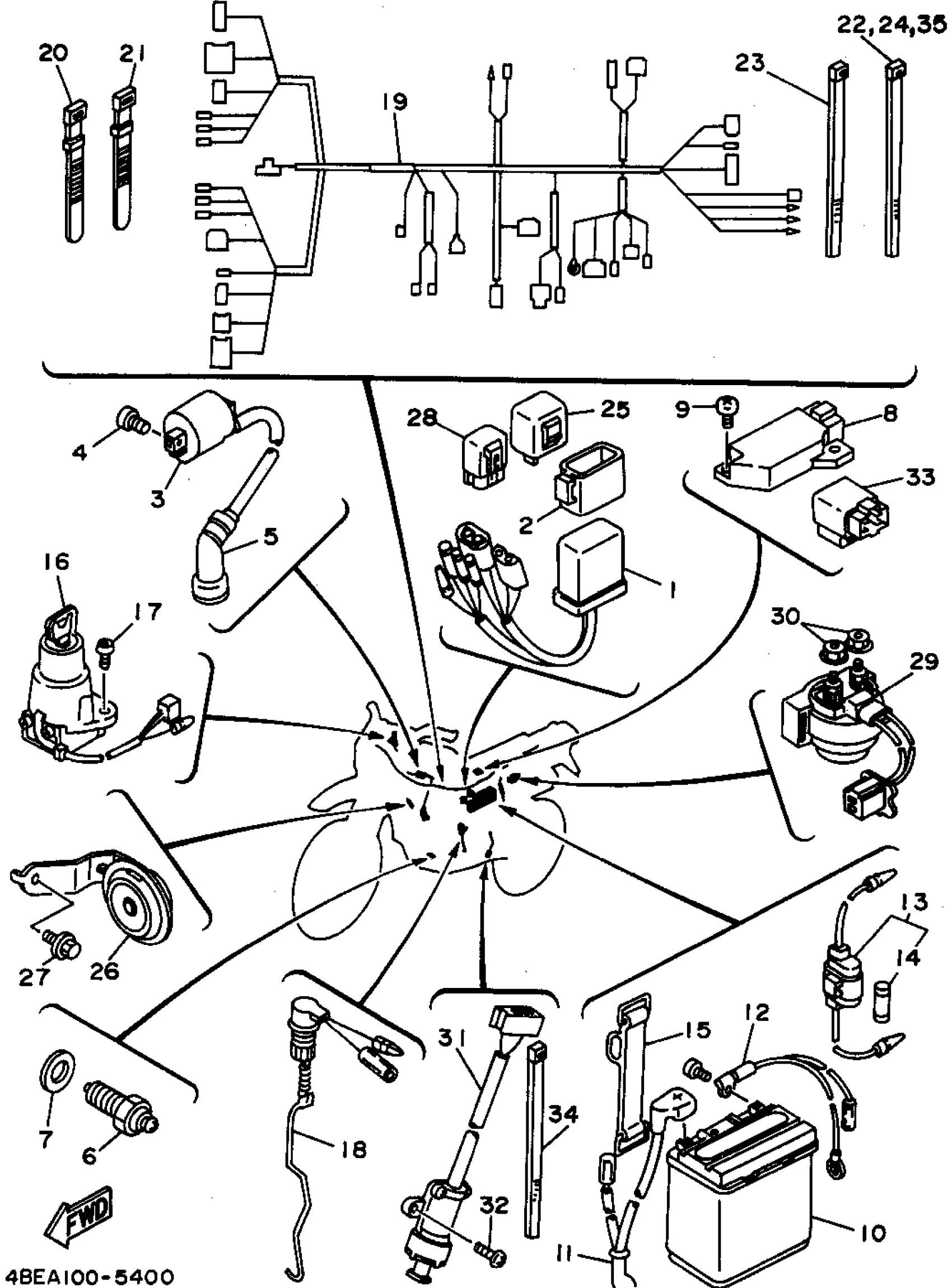

1995 Yamaha Serow CA (XT225GC) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

C.D.I. UNIT ASSY

4BE-85540-01-00

1
Out of stock

2

BAND

3RW-85546-00-00

1
Out of stock

3

IGNITION COIL ASSY

3KJ-82310-13-00

1
Out of stock

4

SCREW, PAN HEAD(3TJ)

98507-06016-00

1

$2.43

In stock

5

PLUG CAP ASSY

3NS-82370-00-00

1

$31.58

In stock

6

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

7

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

8

RECTIFIER & REGULATOR ASSY

47X-81960-A3-00

—

$180.85

In stock

9

SCREW, PAN

98517-06012-00

1

$3.14

In stock

10

YTX7LBS YUASA BATTERY - SA

YTX-7LBS0-00-00

1

$99.99

In stock

11

WIRE, PLUS LEAD

4JG-82115-00-00

1
Out of stock

12

WIRE, MINUS LEAD

3RW-82116-00-00

1
Out of stock

13

FUSE HOLDER ASSY

2TV-82150-02-00

—
Out of stock

14

FUSE (12V-15A)

4X7-82151-00-00

1

$3.66

In stock

15

BAND, BATTERY

22F-82131-00-00

1

$23.43

In stock

16

MAIN SWITCH STEERING LOCK

2HV-82501-00-00

1
Out of stock

17

SCREW(1KT)

90149-06228-00

—

$6.29

In stock

18

STOP SWITCH ASSY

5BT-82530-00-00

1
Out of stock

19

WIRE HARNESS ASY

4BE-82590-01-00

1
Out of stock

20

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock

21

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock

22

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

23

BAND

1UA-82591-00-00

—
Out of stock

24

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

25

FLASHER RELAY ASSY

4VR-83350-02-00

—
Out of stock

26

HORN

3RW-83371-11-00

1
Out of stock

27

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock

28

RELAY ASSY

3RW-81950-01-00

—
Out of stock

29

STARTER RELAY ASSY (MS5D-611)

4KD-81940-00-00

—
Out of stock

30

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

31

SWITCH, SIDE STAND

3LD-82566-41-00

—
Out of stock

32

SCREW, PAN HEAD(JJ6)

98507-05016-00

—

$1.40

In stock

33

RELAY ASSY (29U-93)

29U-81950-93-00

—

$67.77

In stock

34

BAND

1UA-82591-00-00

—
Out of stock

35

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock
