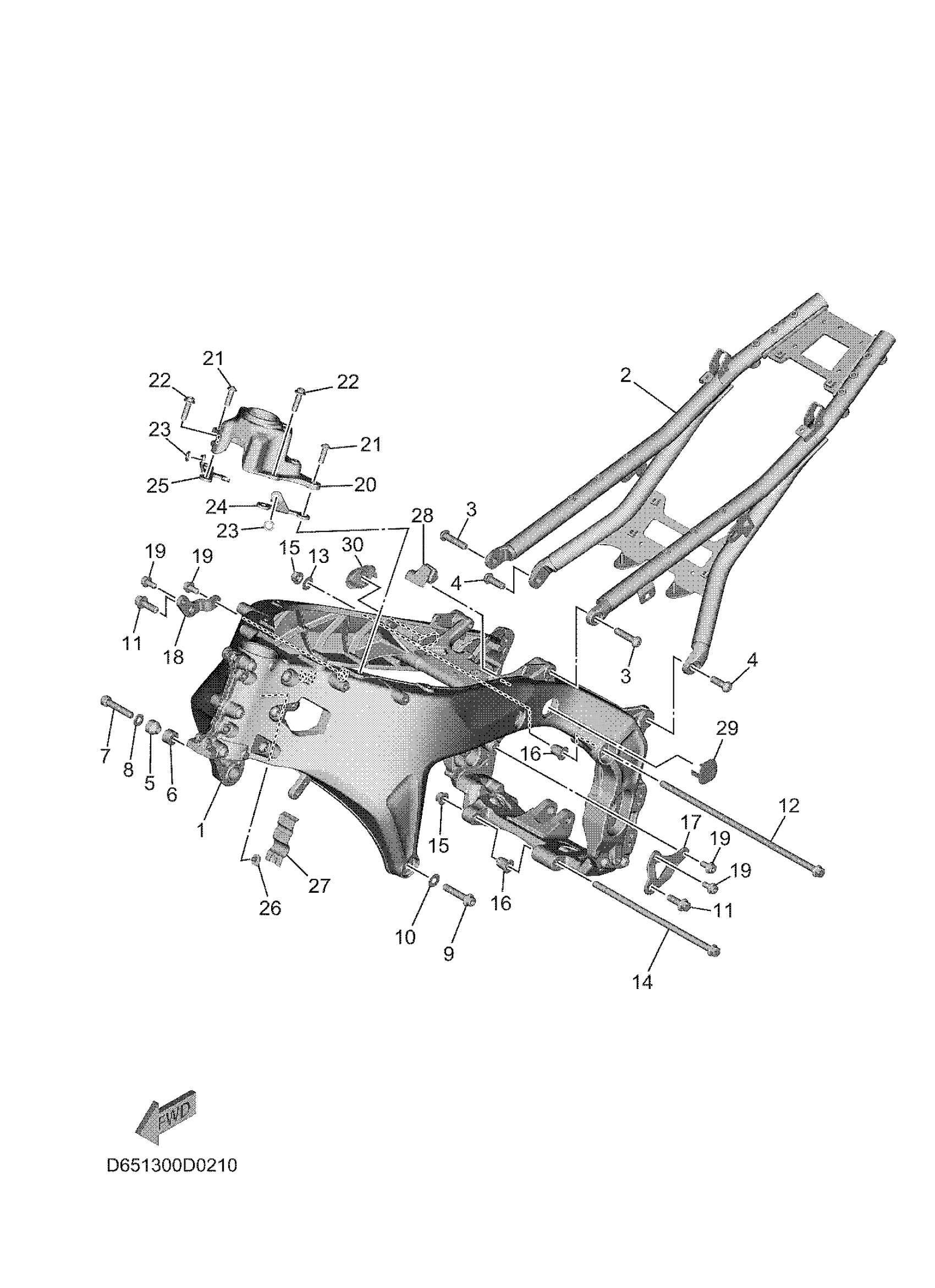

Find the part on the Frame diagram for your 2025 Yamaha XSR900 (XSR900SW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Yamaha XSR900 (XSR900SW) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME SUB COMP.

BEA-2111B-09-00

1

$1,913.99

In stock

2

REAR FRAME COMP.

BMG-21190-19-00

1
Out of stock

3

SCREW

90149-10077-00

1
Out of stock

4

SCREW

90149-10060-00

1

$6.25

In stock

5

BOSS, ENGINE MOUNT

2C0-21414-00-00

1

$23.02

In stock

6

BOSS, ENGINE MOUNT

5VY-21424-00-00

1

$26.44

In stock

7

BOLT, HEXAGON SOCK

90110-10058-00

—

$6.49

In stock

8

WASHER, PLATE

90201-10083-00

1

$2.45

In stock

9

BOLT, HEXAGON SOCK

90110-10059-00

—

$4.92

In stock

10

WASHER PLATE

90201-10084-00

—

$2.03

In stock

11

BOLT, FLANGE DEEP RECESS

95D37-10025-00

1

$1.71

In stock

12

BOLT FLANGE

90105-10487-00

—

$29.05

In stock

13

WASHER PLATE

90201-10084-00

—

$2.03

In stock

14

BOLT FLANGE

90105-10488-00

1

$16.02

In stock

15

NUT(4KG)

90179-10658-00

1

$7.49

In stock

16

BOLT, ENGINE ADJUSTING

4C8-21495-00-00

—

$18.98

In stock

17

STAY, ENGINE 1

BEA-21315-00-00

—

$9.82

In stock

18

STAY, ENGINE 2

B7N-21316-01-00

—

$6.31

In stock

19

BOLT(2KF)

90109-085E2-00

—

$5.98

In stock

20

STAY 1

B7N-2137F-00-00

—

$78.40

In stock

21

BOLT

90109-08247-00

—
Out of stock

22

91312-08030

91312-08030-00

—

$6.31

In stock

23

DAMPER

BEA-28372-00-00

—

$1.49

In stock

24

STAY 1

BEA-2142G-00-00

—

$10.88

In stock

25

STAY 2

BEA-2142H-00-00

—

$10.34

In stock

26

PLUG, BLIND

5VX-21289-00-00

—

$3.78

In stock

27

DAMPER

1HP-H2176-01-00

—

$1.46

In stock

28

COVER

B7N-2117F-00-00

—

$5.38

In stock

29

COVER 9

BEA-2117X-00-00

—

$10.68

In stock

30

COVER 10

BEA-2117Y-00-00

—

$10.68

In stock
