1979 Yamaha XS650_2F (XS650_2F) Front Fork Diagram

← All diagrams

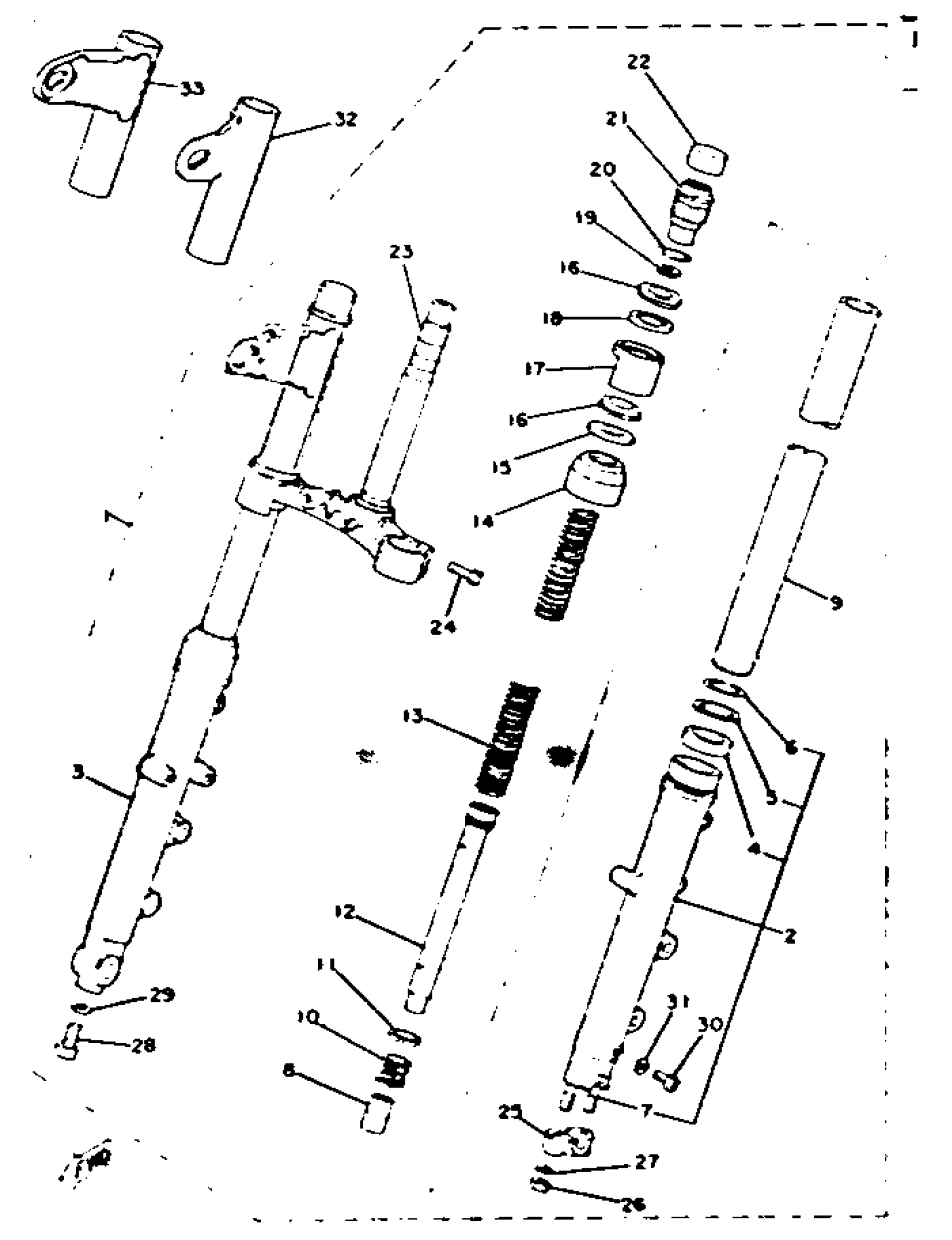

Find the part on the Front Fork diagram for your 1979 Yamaha XS650_2F (XS650_2F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1979 Yamaha XS650_2F (XS650_2F) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY

(3N0-23101-00-00)

1
Out of stock

2

. TUBE, OUTER 1

2F0-23126-00-00

1
Out of stock

3

. TUBE, OUTER 2

2F0-23136-00-00

1
Out of stock

4

OIL SEAL

1T3-23145-00-00

1

$14.25

In stock

5

WASHER, OIL SEAL

341-23146-50-00

1

$8.72

In stock

6

CLIP, OIL SEAL

341-23156-50-00

1

$29.03

In stock

7

BOLT, STUD (278)

90116-08261-00

1
Out of stock

8

TAPER SPINDLE

1W1-23173-L0-00

1

$15.98

In stock

9

TUBE, INNER

2F0-23110-00-00

1
Out of stock

10

SPRING, REBOUND

(2F0-23151-00-00)

1
Out of stock

11

RING, FRONT FORK PISTON

2F0-23157-00-00

1

$5.20

In stock

12

. CYLINDER, FRTFRK

2F0-23170-00-00

1
Out of stock

13

. SPRING, FRONT FORK

2F0-23141-00-00

1
Out of stock

13

SPRING, FRONT FORK

(2F0-23141-10-00)

1
Out of stock

14

SEAL, DUST

1T3-23144-50-00

—

$26.14

In stock

15

WASHER, OIL SEAL

(1T3-23146-50-00)

1
Out of stock

16

. GASKET

1T3-23163-51-00

1
Out of stock

17

COVER, OUTER 1

(1T3-23122-51-00)

1
Out of stock

18

. GUIDE, COVER LOWER

1T3-23116-51-00

1
Out of stock

19

. WASHER, SPRING UPR

2F0-23149-00-00

1
Out of stock

20

RING, CAP BOLT

2F0-23114-00-00

—
Out of stock

21

. BOLT, CAP

2F0-23111-00-00

1
Out of stock

22

. CAP, FRONT FORK

2F0-23168-00-00

1
Out of stock

23

. UNDER BRACKET

1U3-23340-30-33

1
Out of stock

24

BOLT, AXLE HOLDER

18G-23128-00-00

—

$7.77

In stock

25

HOLDER,AXLE

341-23167-50-00

—
Out of stock

26

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

27

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

28

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

29

GASKET

509-23158-L0-00

—

$14.34

In stock

30

SCREW, PAN HEAD(3XP)

98517-04006-00

1

$4.10

In stock

30

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

31

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

32

COVER, UPPER 1

2M0-23121-00-93

1
Out of stock

33

COVER, UPPER 2

2M0-23131-00-93

1
Out of stock
