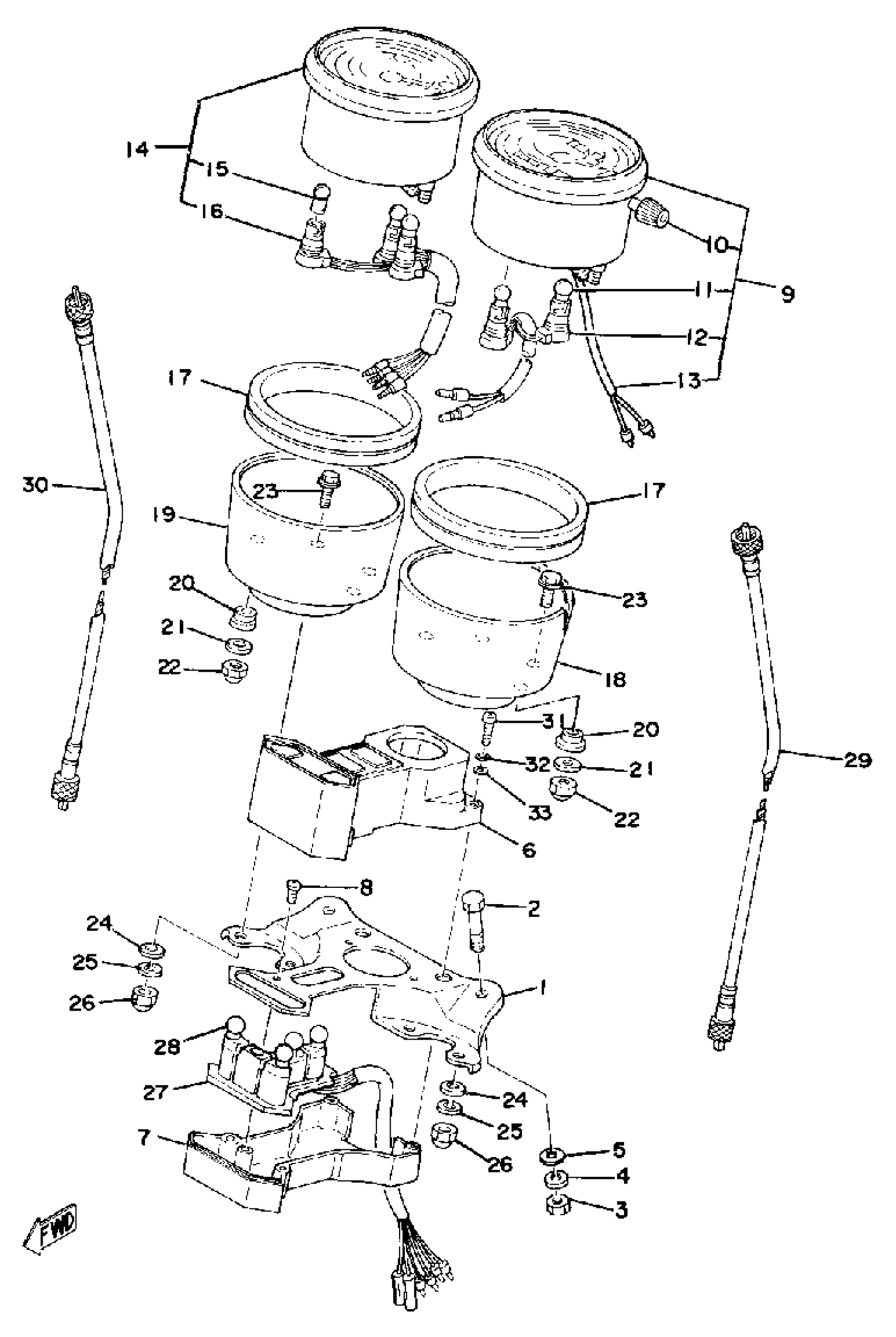

Find the part on the Speedometer Tachometer diagram for your 1978 Yamaha XS500 (XS500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha XS500 (XS500E) Speedometer Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, METER

(1J3-83519-00-00)

1
Out of stock

2

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

3

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

4

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

5

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

6

PILOT BOX, UPPER

(1J3-83568-71-00)

1
Out of stock

7

PILOT BOX, LOWER

1J3-83569-71-00

1
Out of stock

8

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

9

SPEEDOMETER ASSEMBLY

(1J3-83570-21-00)

1
Out of stock

9

SPEEDOMETER ASSEMBLY

1J3-83570-71-00

1
Out of stock

10

KNOB, TRIP METER

4SV-83578-00-00

1
Out of stock

11

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

12

SOCKET, METER

(584-83536-01-00)

1
Out of stock

13

. SENDER

1J3-83556-01-00

1
Out of stock

14

TACHOMETER ASSEMBLY

(1J3-83540-00-00)

1
Out of stock

15

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

16

SOCKET CORD ASSEMBLY

(1J3-83520-01-00)

1
Out of stock

17

DAMPER

3H3-83513-00-00

—
Out of stock

18

COVER, SPEEDOMETER

584-83507-00-00

1
Out of stock

19

COVER, TACHOMETER

584-83508-00-00

1
Out of stock

20

DAMPER, METER COVER FITTING

584-83523-00-00

—
Out of stock

21

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

22

NUT (CROWN)

95303-05800-00

1
Out of stock

23

BOLT

584-83546-00-00

—
Out of stock

24

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

NUT (J17)

95380-06800-00

—

$6.74

In stock

27

SOCKET CORD ASSEMBLY

(1J7-83509-70-00)

1
Out of stock

28

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

29

SPEEDOMETER CABLE ASSY

16M-83550-01-00

—
Out of stock

30

TACHOMETER CABLE

409-83560-01-00

1
Out of stock

32

WASHER(6TA)

92907-04100-00

—

$5.98

In stock

33

WASHER(JF2)

92907-04600-00

—

$1.23

In stock
