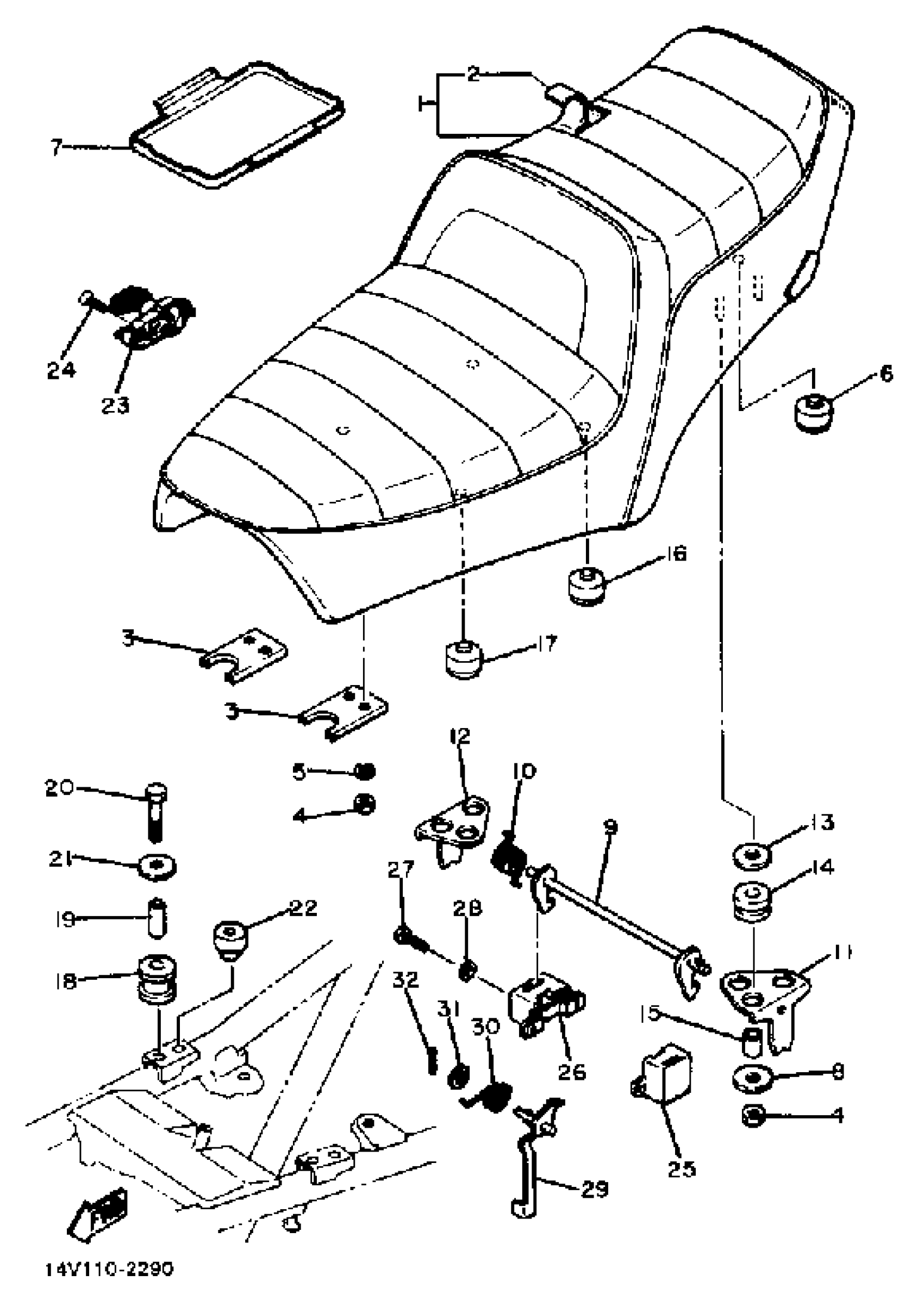

Yamaha XS400SJ (XS400S) 1982 SEAT Diagram
#
1
DOUBLE SEAT ASY
3F9-W2472-00-00
Unavailable
2
COVER, DOUBLE SEAT
(4R4-24731-00-00)
Unavailable
3
BRACKET, SEAT
(3F9-24748-00-00)
Unavailable
4
NUT, HEXAGON
95380-06600-00
Unavailable
5
WASHER, SPRING
92995-06100-00
Unavailable
6
PAD, SEAT
1T4-24741-00-00
Unavailable
7
LID
395-28185-00-00
Unavailable
9
HOOK, SEAT
3F9-24754-00-00
Unavailable
11
BRACKET, SEAT
3F9-24718-00-00
Unavailable
12
BRACKET, SEAT
(3F9-24728-00-00)
Unavailable
13
WASHER, SPECIAL
(3F9-24722-00-00)
Unavailable
14
DAMPER, SEAT
1J7-24723-00-00
Unavailable
16
STOPPER, MAIN STAND
371-27114-00-00
Unavailable
17
PAD, SEAT
3J2-24741-00-00
Unavailable
18
DAMPER, SEAT
3F9-24737-00-00
Unavailable
19
COLLAR, LEVER 1
36Y-83913-01-00
Unavailable
20
BOLT, HEXAGON
97017-06030-00
Unavailable
21
WASHER PLATE 248217570000
90201-06074-00
Unavailable
22
STOPPER
1M3-27114-00-00
Unavailable
23
SEAT LOCK ASSY
3Y6-24705-00-00
Unavailable
24
SCREW (4G1)
90149-06154-00
Unavailable
25
BRACKET, SEAT LVR 1
3J3-2475H-00-00
Unavailable
26
BRACKET, SEAT LVR 2
3F9-2475J-00-00
Unavailable
27
SCREW, PAN
98517-06012-00
Unavailable
28
WASHER(6TA)
92907-06600-00
Unavailable
29
LEVER, SEAT
3F9-24776-00-00
Unavailable
30
SPRING
3F9-24758-00-00
Unavailable
31
WASHER(6TA)
92907-08600-00
Unavailable
32
PIN, COTTER
91490-25020-00
Unavailable
