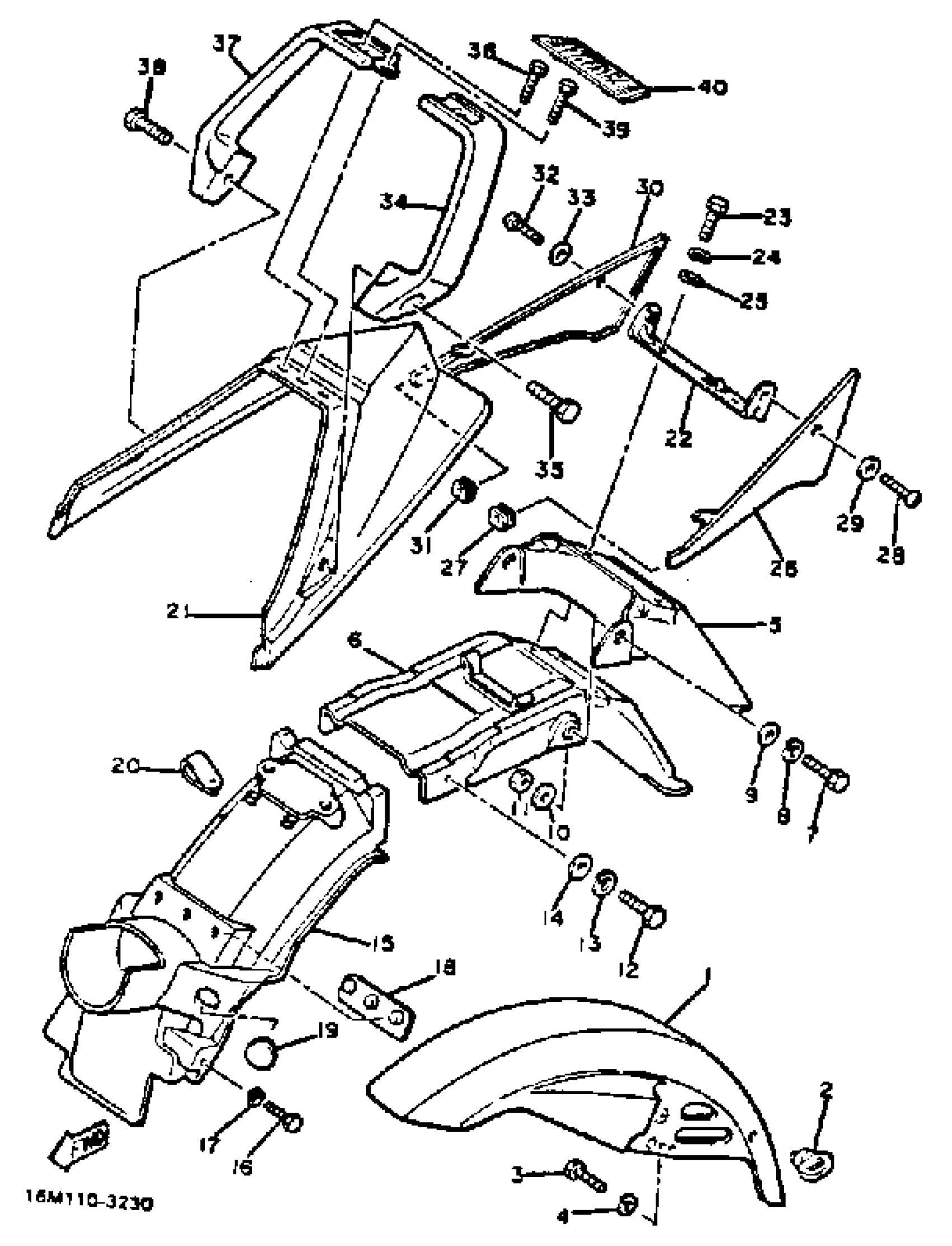

Yamaha XS400RJ (XS400R) 1982 FENDER Diagram
#
1
FENDER, FRONT
16M-21510-00-6G
Unavailable
5
FENDER, REAR
16M-21611-00-00
Unavailable
6
REINFORCEMENT
16M-21670-00-00
Unavailable
9
.. WASHER, PLATE
92990-08600-00
Unavailable
13
WASHER, SPRING
92995-06100-00
Unavailable
15
GUARD, MUD
(12R-21629-00-00)
Unavailable
16
FENDER, FRONT (16M-21510-00-63)
16M-21510-00-2U
Unavailable
16
FENDER, FRONT
16M-21510-00-8E
Unavailable
16
BOLT, HEXAGON DEEP RECESS
97D95-06016-00
Unavailable
17
WASHER, SPRING
92995-06100-00
Unavailable
18
FLAP
1M1-21621-00-00
Unavailable
19
GROMMET (2A6)
90480-30167-00
Unavailable
20
COVER, REAR FENDER (16M-21651-00-63)
16M-21651-00-2U
Unavailable
20
COVER, REAR FENDER
16M-21651-00-8E
Unavailable
20
CLAMP (2H7)
90464-12027-00
Unavailable
21
COVER, REAR FENDER
16M-21651-00-6G
Unavailable
22
BRACKET
16M-2161A-00-00
Unavailable
25
.. WASHER, PLATE
92990-08600-00
Unavailable
26
COVER, REAR FENDER
16M-2163A-00-00
Unavailable
27
DAMPER
(16M-21649-00-00)
Unavailable
28
SCREW, PAN
98517-05012-00
Unavailable
29
WASHER(1RW)
92907-05600-00
Unavailable
30
COVER, REAR FNDR.3
16M-2163E-00-00
Unavailable
31
DAMPER
(16M-21649-00-00)
Unavailable
32
SCREW, PAN
98517-05012-00
Unavailable
33
WASHER(1RW)
92907-05600-00
Unavailable
34
STAY, REAR
16M-21644-01-00
Unavailable
35
BOLT, SOCKET
91317-08016-00
Unavailable
36
BOLT,SOCKET
91317-06016-00
Unavailable
37
STAY, REAR
16M-21645-01-00
Unavailable
38
BOLT, SOCKET
91317-08016-00
Unavailable
39
BOLT,SOCKET
91317-06016-00
Unavailable
40
EMBLEM
16M-21609-01-00
Unavailable
