1982 Yamaha XS400 (XS400J) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1982 Yamaha XS400 (XS400J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

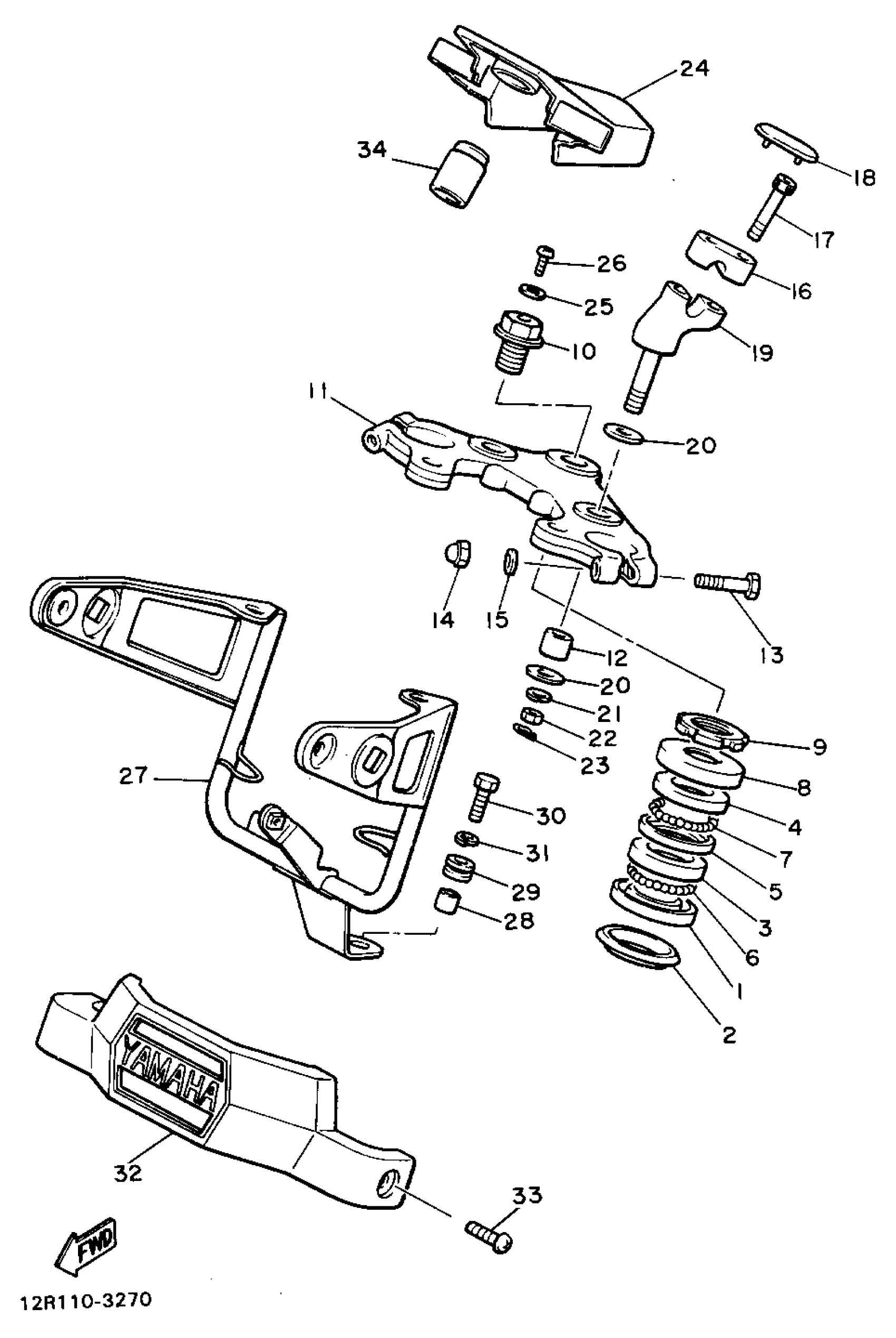

1982 Yamaha XS400 (XS400J) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

B6E-23411-00-00

1

$7.02

In stock

2

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

3

RACE, BALL 2

B6E-23412-00-00

1

$9.71

In stock

4

RACE, BALL 1

4FP-F3411-20-00

1

$8.70

In stock

5

RACE,BALL 2

4FP-F3412-10-00

—

$3.98

In stock

6

BALL

93501-04011-00

1
Out of stock

7

BALL

93501-04011-00

1
Out of stock

8

COVER, BALL RACE

136-23415-00-00

1

$7.71

In stock

9

NUT

90179-25004-00

1

$20.78

In stock

10

BOLT

90109-14602-00

1
Out of stock

11

CROWN, HANDLE

12R-23435-00-98

1
Out of stock

12

HOLDER, DAMPER

5A8-23434-01-00

—

$32.31

In stock

13

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

14

NUT, CAP

95307-08800-00

1
Out of stock

15

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

16

HOLDER, HANDLE UPPER

4H7-23441-01-98

—
Out of stock

17

BOLT, SOCKET

91317-08030-00

—

$6.17

In stock

18

CAP, BOLT

12R-23469-00-00

1
Out of stock

19

HOLDER, HANDLE LWR

12R-23442-00-98

1
Out of stock

20

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

21

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

22

NUT (682)

95380-10700-00

1

$5.78

In stock

23

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

24

COVER, UPPER

12R-26213-00-00

1
Out of stock

25

WASHER PLATE 248217570000

90201-06074-00

—

$6.29

In stock

26

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

27

STAY, HEADLIGHT

12R-23174-00-98

1
Out of stock

28

COLLAR

90387-06158-00

—

$6.17

In stock

29

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

30

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

31

WASHER, SPRING

92907-06100-00

—
Out of stock

32

COVER, OUTER 1

12R-23122-00-00

1
Out of stock

33

SCREW, BINDING

98907-06010-00

—

$1.49

In stock

34

DAMPER

12R-23465-00-00

1
Out of stock
