1980 Yamaha XS400 (XS400G) Speedometer Tachometer Diagram

← All diagrams

Find the part on the Speedometer Tachometer diagram for your 1980 Yamaha XS400 (XS400G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

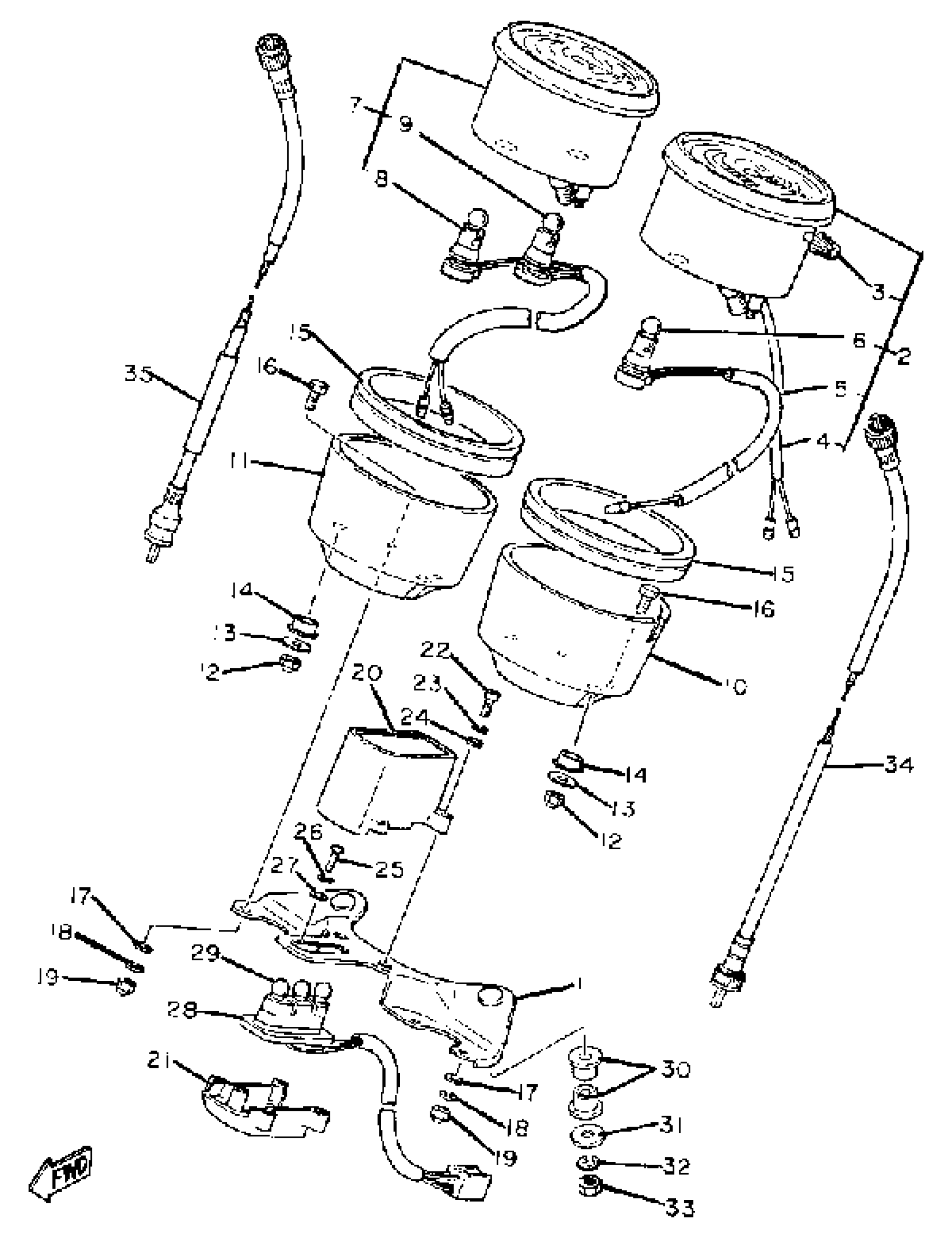

1980 Yamaha XS400 (XS400G) Speedometer Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, METER

3F9-83519-01-00

1
Out of stock

2

SPEEDOMETER ASSEMBLY

3F9-83570-A0-00

1
Out of stock

3

KNOB, TRIP METER

4SV-83578-00-00

1
Out of stock

4

. SENDER

2H7-83556-00-00

1
Out of stock

5

SOCKET, METER

(3F9-83536-A0-00)

1
Out of stock

6

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

7

TACHOMETER ASSEMBLY

3W5-83540-F0-00

1
Out of stock

8

SOCKET CORD ASSEMBLY

(3F9-83520-A0-00)

1
Out of stock

9

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

10

COVER, SPEEDOMETER

584-83507-00-00

1
Out of stock

11

COVER, TACHOMETER

584-83508-00-00

1
Out of stock

12

NUT (CROWN)

95303-05800-00

1
Out of stock

13

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

14

DAMPER, METER COVER FITTING

584-83523-00-00

—
Out of stock

15

DAMPER

3H3-83513-00-00

1
Out of stock

16

BOLT

584-83546-00-00

—
Out of stock

17

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

NUT (J17)

95380-06800-00

—

$6.74

In stock

20

PILOT BOX, UPPER

2L0-83568-A0-00

1
Out of stock

21

PILOT BOX, LOWER

2G2-83569-A0-00

1
Out of stock

22

SCREW, PAN HEAD

98517-04012-00

—

$3.28

In stock

23

WASHER(6TA)

92907-04100-00

—

$5.98

In stock

24

WASHER(JF2)

92907-04600-00

—

$1.23

In stock

25

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

26

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

27

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

28

SOCKET CORD ASSEMBLY

(2L0-83509-A0-00)

1
Out of stock

29

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

30

DAMPER

1A0-83523-00-00

1
Out of stock

31

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

32

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

33

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

34

SPEEDOMETER CABLE ASSY

10V-83550-00-00

—

$18.45

In stock

35

TACHOMETER CABLE

4N5-83560-00-00

1
Out of stock
