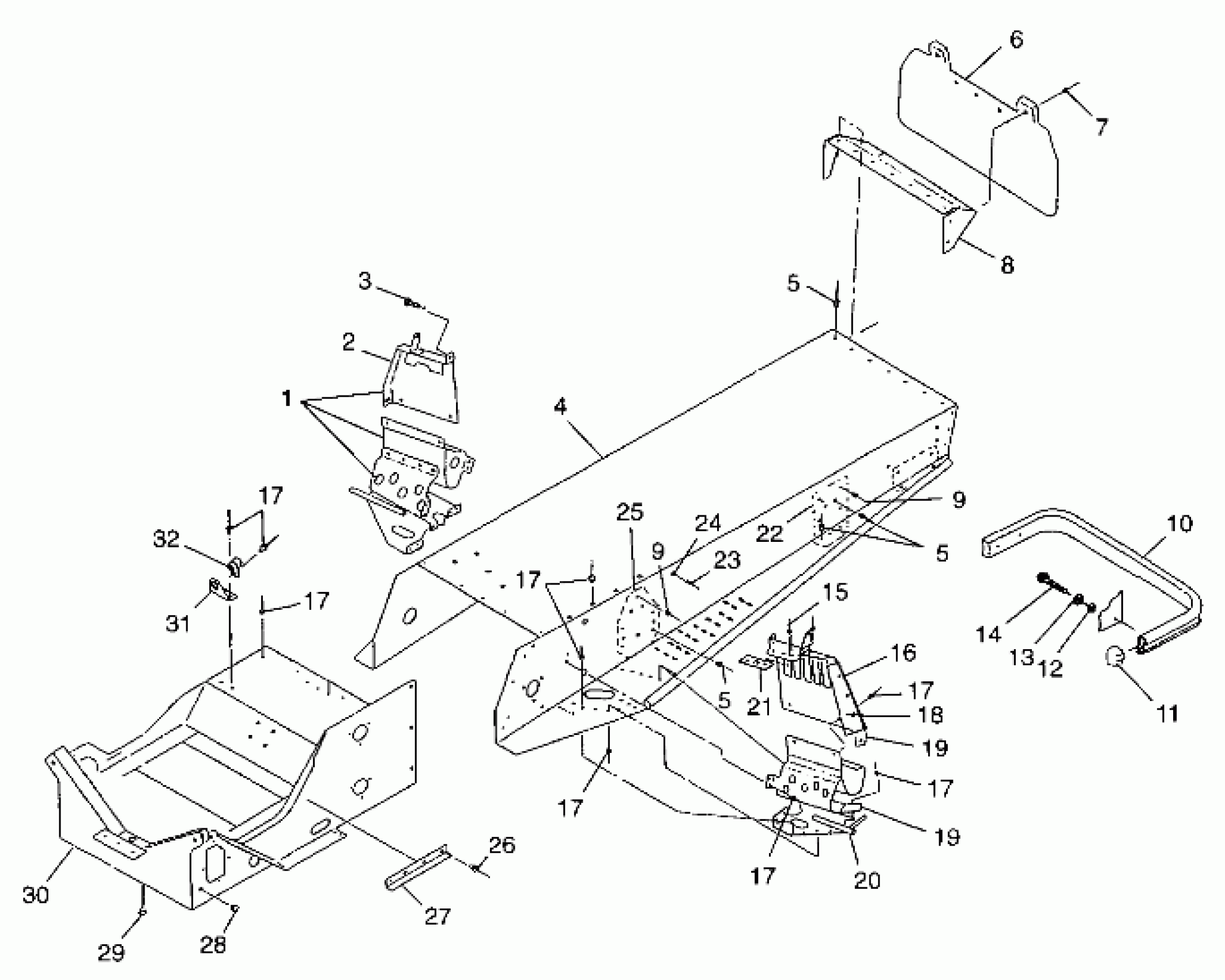

Polaris XLT SP - 099AB6AS TUNNEL - 099AB6AS (4948394839a005) Diagram
#
1
FOOTREST, RH
1012281
Unavailable
2
MT,RH,CONSOLE,BLK.
5242493-067
$5.75
3
SCREW(10)
7512057
$2.38
4
TUNNEL,X-10,W/HOLE,BLK. (Incl. 8,17,22,25)
1012703-067
$420.41
5
RIVET,SEMI-TUBE,(50)
7661840
Unavailable
5
RIVET,SEMI-TUBE,(50)
7661840
Unavailable
5
RIVET,SEMI-TUBE,(50)
7661840
Unavailable
6
FLAP,SNOW,(XTRA-10) Substituted by 5432149-1106
5432149
Unavailable
7
POP RIVET(50)
7621418
$1.49
8
PANEL,TUNNELBACK
5241053-067
$308.99
9
RIVET,SEMI-TUBE,(50)
7661841
$1.49
9
RIVET,SEMI-TUBE,(50)
7661841
$1.49
10
BUMPER,REAR,BLACK Substituted by 2670168
2670169
Unavailable
10
BUMPERSTRIP,FR,VINYL
5811263-070
Unavailable
11
CAP,BUMPER
5431995-070
Unavailable
12
WASHER(10)
7558301
$1.49
13
LOCK WASHER(10)
7552801
$1.59
14
SCREW(10)
7515159
$4.79
15
RIVET(50)
7661850
$1.49
16
MT,LH,CONSOLE,BLK.
5242492-067
Unavailable
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
17
RIVET,INTERLOCK,B(50)
7661638
$1.49
18
BRKT,LH,CORNERBRACE
5241320-067
Unavailable
18
BRKT,RH,CORNERBRACE
5241321-067
$8.29
19
FOOTREST, LH
1012280
Unavailable
19
FOOTREST, LH
1012280
Unavailable
20
SUPPORT,TUNNEL,LH,BLK.
1012812-067
$32.37
20
SUPPORT,TUNNEL,RH,BLK
1012813-067
Unavailable
21
PLATE,CLUTCH GUARD MT.
1012441
Unavailable
22
PAD,LH,R.SUSP.
5241268-067
Unavailable
22
PAD,RH,R.SUSP.
5241269-067
Unavailable
23
RIVET-POP 1/8(.063-.125)-ST-Z
7621222
$1.49
24
SNAP-MALE(10)
7080227
Unavailable
25
PAD,LH,FR.SUSP.MTG. Substituted by 5244287-067
5241303-067
Unavailable
25
PAD,RH,FR.SUSP.MTG. Substituted by 5244287-067
5241304-067
Unavailable
26
RIVET(50)
7621452
$1.49
27
GUARD,ADAPTER GUIDE
5222857
$12.94
28
PLUG, HOLE(10)
7080416
$5.65
29
PLUG-HOLE
7080398
$4.84
30
BULKHEAD,CRC,BLK.
1012615-067
Unavailable
31
BRKT,ROPE GUIDE,BLK.
5222687-067
$59.99
32
GUIDE, RECOIL
5431385
$10.51
