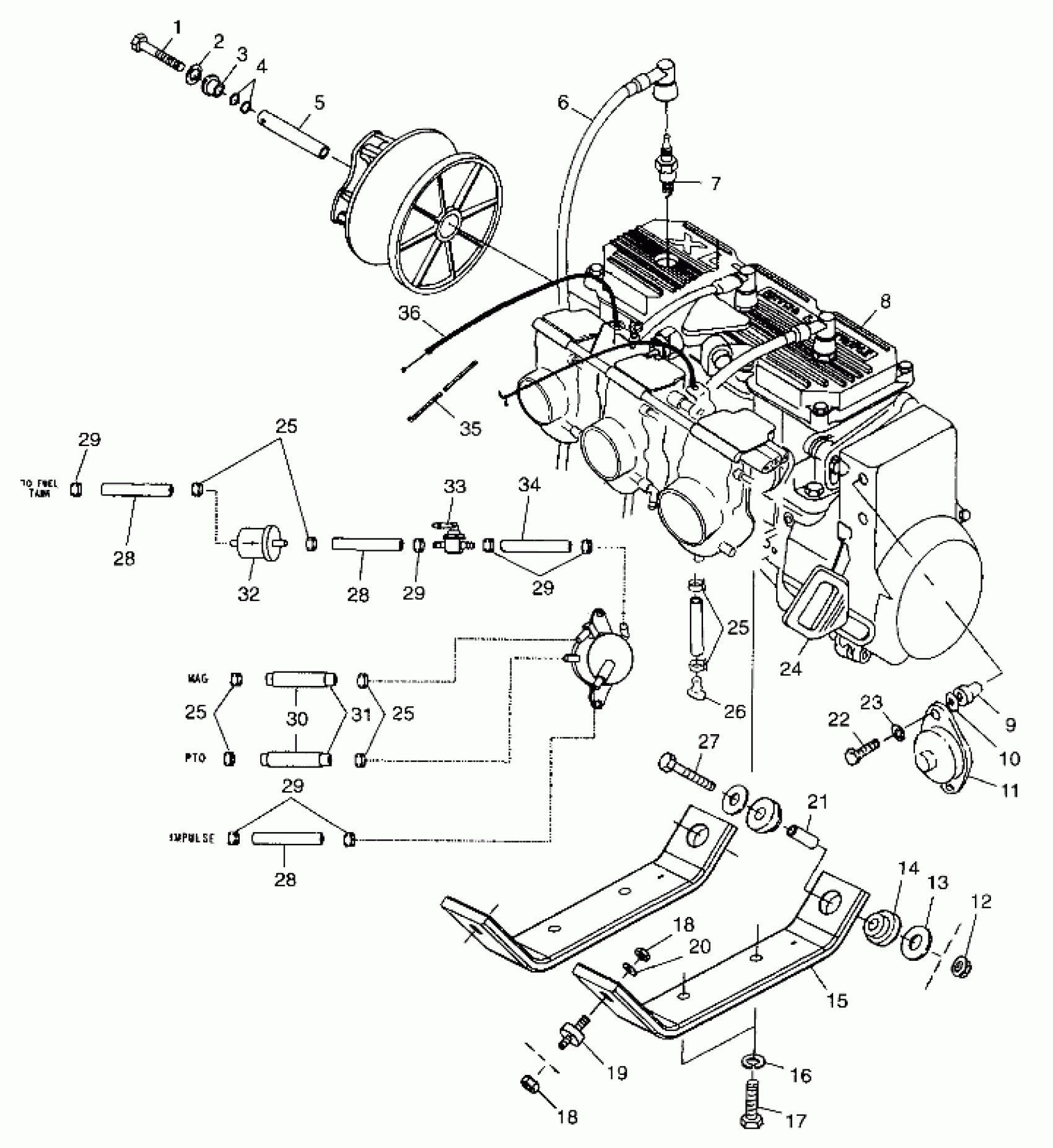

Polaris XLT SP - 099AB6AS ENGINE MOUNTING - 099AB6AS (4948394839c005) Diagram

#

Description
Price

1

BOLT(10)

7512565

$19.99

2

WASHER-7/16-INT LK-(1222)-Z

7575202

$4.79

3

WASHER,CLUTCH RETAIN.

5010287

$12.99

4

O RING,(10)

5410507

$1.49

5

SPACER,CLUTCH BOLT

5020513

$44.99

6

CONDUIT,CONVOLUTED Substituted by 4010051-30

4010051

Unavailable

7

SPARKPLUG(8)

3070165

$3.99

8

ENG.(S.B.)EC58PL-16 [No Longer Available] NOTE: The Short Block Engine assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authoriz

3085649

Unavailable

9

NUT-WELL(10)

7541923

$5.59

10

WSHR-FL-.312X.734X.065-Y

7555843

$1.59

11

Asm., Fuel Pump (See Fuel Pump Page, Ref. 2)

-------

Unavailable

12

NUT, LOCK,(10)

7542503

$10.39

13

WASHER(10)

7555740

$1.59

14

MOUNT, ENGINE

5410390

Unavailable

15

PLATE,LH,MTR.MT.

5241038

Unavailable

15

PLATE,RH,MTR.MT.

5241039

Unavailable

16

WASHER LOCK(10)

7553101

$3.99

17

BOLT(10)

7512575

Unavailable

18

NUT,FLEXLOCK,(10)

7547008

$6.39

18

NUT,FLEXLOCK,(10)

7547008

$6.39

19

MOUNT,ENGINE

3110062

Unavailable

20

WASHER(10)

7555823

$3.99

21

SPACER, (MTR.MT.)

5332778

Unavailable

22

SCREW(10)

7512222

$2.39

23

WASHER-1/4X1/2X.025 EXT TTH-Y

7552604

$1.59

24

HANDLE,RECOIL Substituted by 5431499-070

5431499

Unavailable

25

CLAMP,SPRING,(10)

7080534

$1.59

25

CLAMP,SPRING,(10)

7080534

$1.59

25

CLAMP,SPRING,(10)

7080534

$1.59

25

CLAMP,SPRING,(10)

7080534

$1.59

26

PLUG,TRAP

5431893

$12.94

27

SCREW(10)

7512530

$5.59

28

FUEL LINE,1/4 ID(600 CM.)

8450040-600

Unavailable

28

FUEL LINE,1/4 ID(600 CM.)

8450040-600

Unavailable

28

FUEL LINE,1/4 ID(600 CM.)

8450040-600

Unavailable

29

HOSE CLAMP, RED

7080003

$1.49

29

HOSE CLAMP, RED

7080003

$1.49

29

HOSE CLAMP, RED

7080003

$1.49

29

HOSE CLAMP, RED

7080003

$1.49

30

CONDUIT,CONVOL.(153CM)

8360049-153

Unavailable

31

FUEL LINE, 5 FT.

8450045-153

Unavailable

32

FILTER,FUEL,TRANSPARENT Substituted by 2520156

2530030

Unavailable

33

VALVE,FUEL SHUT-OFF

7052060

Unavailable

34

FUELLINE,MARINE/SNO,1525CM

8450079-1525

Unavailable

35

CABLE-TIE,DIA12-50MM,WTHR-RES.

7080138

$2.41

36

CABLE,THROT,SINGLE,RACK CARB.

7080770

Unavailable
