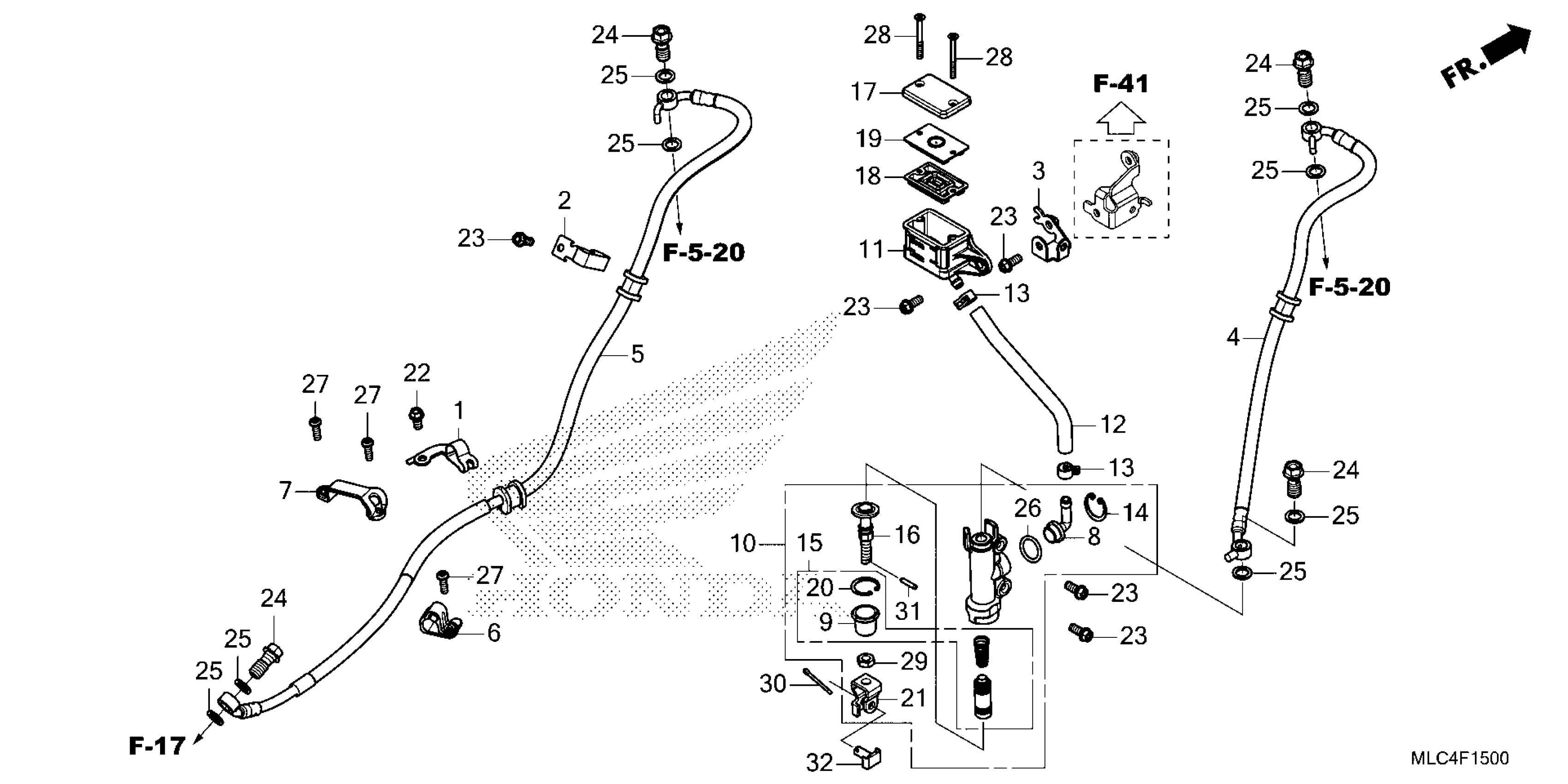

Honda XL7503AC (25) MOTORCYCLE, JPN, VIN# JH2RD171-SK000001 TO JH2RD171-SK099999 REAR BRAKE MASTER CYLINDER Diagram

#

Description
Price

1

CLAMP, RR. BRAKE HOSE

43155-MJP-G50

$8.72

2

CLAMP A, RR.

43155-MLB-D00

$5.20

3

STAY A, OIL CUP

43158-MLB-D00

$5.70

4

HOSE COMP A, RR. BRK

43310-MLC-D01

$38.21

5

HOSE COMP B, RR. BRK

43311-MLC-D01

$53.16

6

GUIDE, RR. BRAKE HOSE

43468-MJL-D70

$7.31

7

GUIDE B, BRAKE HOSE

43469-MKE-A00

$5.43

8

CONNECTOR, MASTER CYLINDER

43503-KS6-701

$10.26

9

BOOT

43504-MB2-006

$10.04

10

SUB-ASSY., RR. M/C

43510-MLC-D01

$141.34

11

CUP, OIL

43511-KV3-831

$23.70

12

HOSE, RR. M/C

43512-MLC-D01

$6.90

13

CLAMP, MASTER CYLINDER OIL HOSE

43514-KS6-701

$13.12

14

CIRCLIP, RR. MASTER CYLINDER (FOR FR.)

43517-KS6-701

$3.81

15

PISTON SET, MASTER CYLINDER (NISSIN)

43520-MB2-315

$46.51

16

ROD, PUSH

43530-MV9-006

$35.31

17

CAP, MASTER CYLINDER (COO)

45513-HR0-305

$4.28

17

CAP, MASTER CYLINDER (COO) This part replaces 45513-KK1-771.

45513-HR0-305

$4.28

18

DIAPHRAGM

45520-MG7-006

$10.61

19

PLATE, DIAPHRAGM

45521-HA2-006

$10.85

20

CIRCLIP

46182-MEL-D21

$1.93

21

JOINT, BRAKE ROD

46504-MAL-601

$13.39

22

BOLT, FLANGE (6X10)

90021-GHB-610

$2.11

23

BOLT, FLANGE (6X14)

90021-GHB-630

$2.23

24

BOLT, OIL (10X22) (SAGA)

90145-MS9-612

$7.54

25

WASHER, OIL BOLT

90545-300-000

$3.99

26

O-RING (14.8X2.4)

91212-422-006

$2.56

27

SCREW, PAN (5X16) SCREW, PAN (4X20)

93500-05016-0G

$1.49

28

SCREW, FLAT (4X40)

93600-04040-1G

$1.49

29

NUT, HEX. (8MM)

94002-08000-0S

$1.49

30

PIN, COTTER (2.0X15)

94201-20150

$1.49

31

PIN, SPRING (2X10)

94305-20102

$1.49

32

PIN D, JOINT

95015-54000

$4.24
