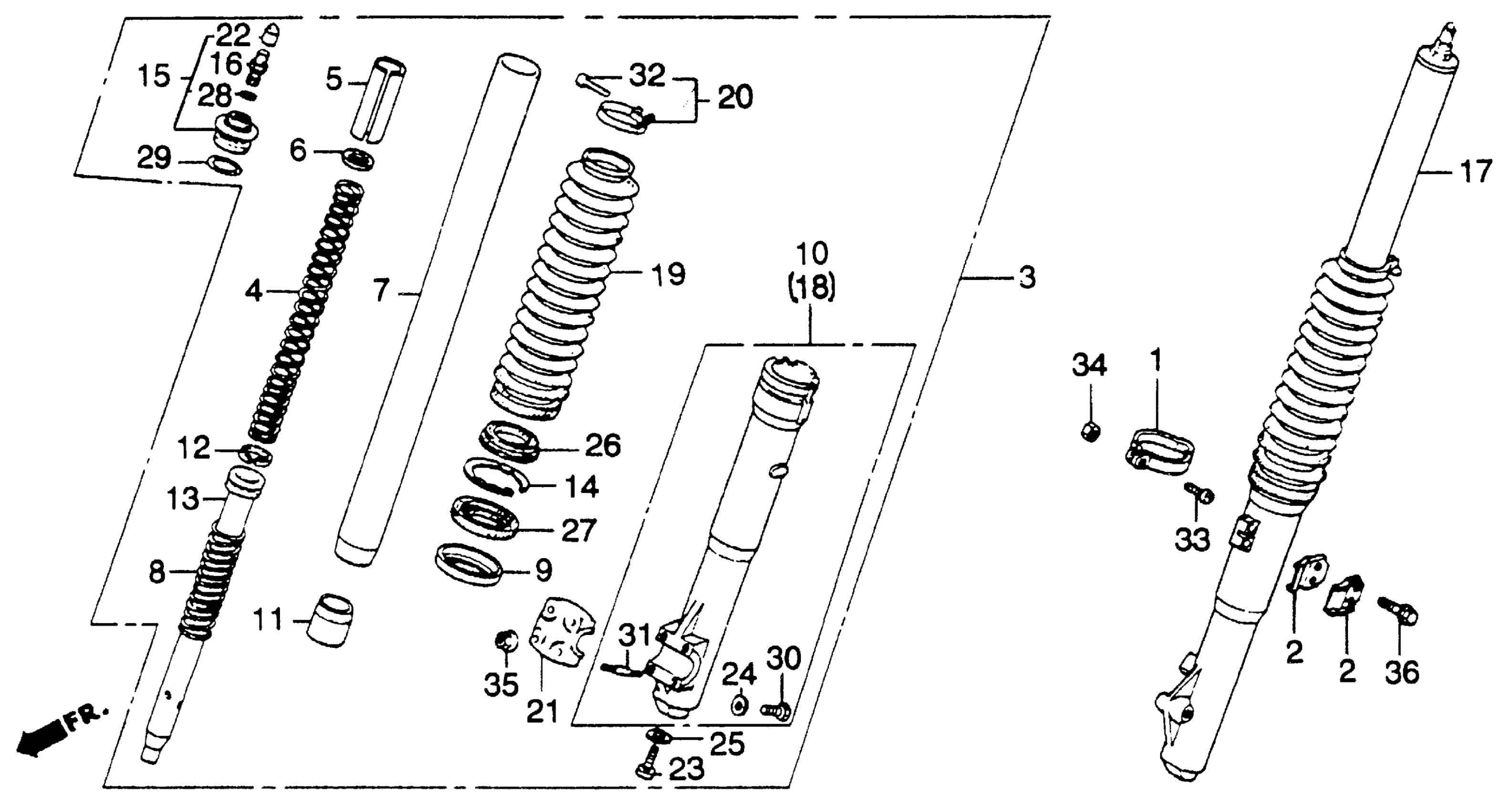

Honda XL250RA (83) MOTORCYCLE, JPN, VIN# JH2MD030-DM100001 TO JH2MD030-DM104157 FRONT FORK 82-83 Diagram

#

Description
Price

1

CLAMP, SPEEDOMETER CABLE

44832-KB7-000

Unavailable

2

CLAMP, FR. BRAKE CABLE (NOT AVAILABLE)

45461-MC4-000

Unavailable

3

FORK ASSY., R. FR. (SHOWA)

51400-KB7-003

Unavailable

4

SPRING, FR. FORK (NOT AVAILABLE)

51401-KB7-003

Unavailable

5

COLLAR, SPRING

51402-KA2-681

Unavailable

6

SEAT, SPRING (NOT AVAILABLE)

51403-KA2-681

Unavailable

7

PIPE, FR. FORK

51410-KB7-003

Unavailable

8

SPRING, REBOUND (NOT AVAILABLE)

51412-KA2-681

Unavailable

9

RING, BACK-UP

51412-422-003

$7.49

9

RING, BACK-UP This part replaces 51412-422-405.

51412-422-003

$7.49

9

RING, BACK-UP This part replaces 51412-428-305.

51412-422-003

$7.49

9

RING, BACK-UP This part replaces 51412-428-315.

51412-422-003

$7.49

10

CASE, R. (LOWER)

51420-KB7-003

Unavailable

11

PIECE, OIL LOCK

51432-KB7-003

$25.79

12

RING, PISTON

51437-KA2-681

Unavailable

13

PIPE, SEAT

51440-KB7-003

Unavailable

14

CIRCLIP (INNER) (51.5MM)

51447-469-003

$4.17

15

BOLT ASSY., FR. FORK

51450-KB7-003

Unavailable

16

VALVE, AIR (SHOWA)

51456-469-013

$33.69

17

FORK ASSY., L. FR. (SHOWA)

51500-KB7-003

Unavailable

18

CASE, L. (LOWER)

51520-KB7-003

Unavailable

19

BOOT, FR. FORK

51611-429-771

Unavailable

20

BAND, FR. FORK BOOT

51612-434-000

$12.06

21

HOLDER, AXLE

51634-MA0-003

$37.46

22

CAP, AIR VALVE

52425-381-771

$5.05

23

BOLT, SOCKET (8MM) (SHOWA) This part replaces 90116-283-010.

90116-383-721

$5.13

23

BOLT, SOCKET (8MM) (SHOWA)

90116-383-721

$5.13

24

GASKET, FR. FORK DRAIN VALVE

90543-273-000

$2.46

25

WASHER, SPECIAL (8MM)

90544-283-000

$2.87

26

DUST SEAL (35MM)

91254-434-003

$13.96

27

OIL SEAL (35X48X11)

91255-KBH-003

$13.24

27

OIL SEAL (35X48X11) This part replaces 91255-MA6-013.

91255-KBH-003

$13.24

27

OIL SEAL (35X48X11) This part replaces 91255-434-013.

91255-KBH-003

$13.24

28

O-RING (5.8X1.9) This part replaces 91301-469-003.

91305-323-000

$2.92

28

O-RING (5.8X1.9)

91305-323-000

$2.92

28

O-RING (5.6X1.9) (ARAI)

91318-ME5-003

$3.67

29

O-RING (25.7X2.8)

91356-428-003

$3.60

30

BOLT, HEX. (6X8) This part replaces 92000-06008.

92101-06008-0A

$1.49

30

BOLT, HEX. (6X8) This part replaces 92000-06008-0A.

92101-06008-0A

$1.49

30

BOLT, HEX. (6X8)

92101-06008-0A

$1.49

31

BOLT, STUD (6X25) This part replaces 92700-06035-0E.

92900-06025-0E

$1.49

31

BOLT, STUD (6X25)

92900-06025-0E

$1.49

32

SCREW, PAN (3X20)

93500-03020-0A

$1.49

33

SCREW, PAN (5X18)

93500-05018-0A

$1.49

34

NUT, HEX. (5MM)

94001-05000-0S

$2.74

35

NUT, FLANGE (6MM)

94050-06000

$1.49

36

BOLT, FLANGE (6X16) This part replaces 95700-06016-00.

95701-06016-00

$1.55

36

BOLT, FLANGE (6X16)

95701-06016-00

$1.55
