1982 Yamaha XJ650 (XJ650J) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1982 Yamaha XJ650 (XJ650J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

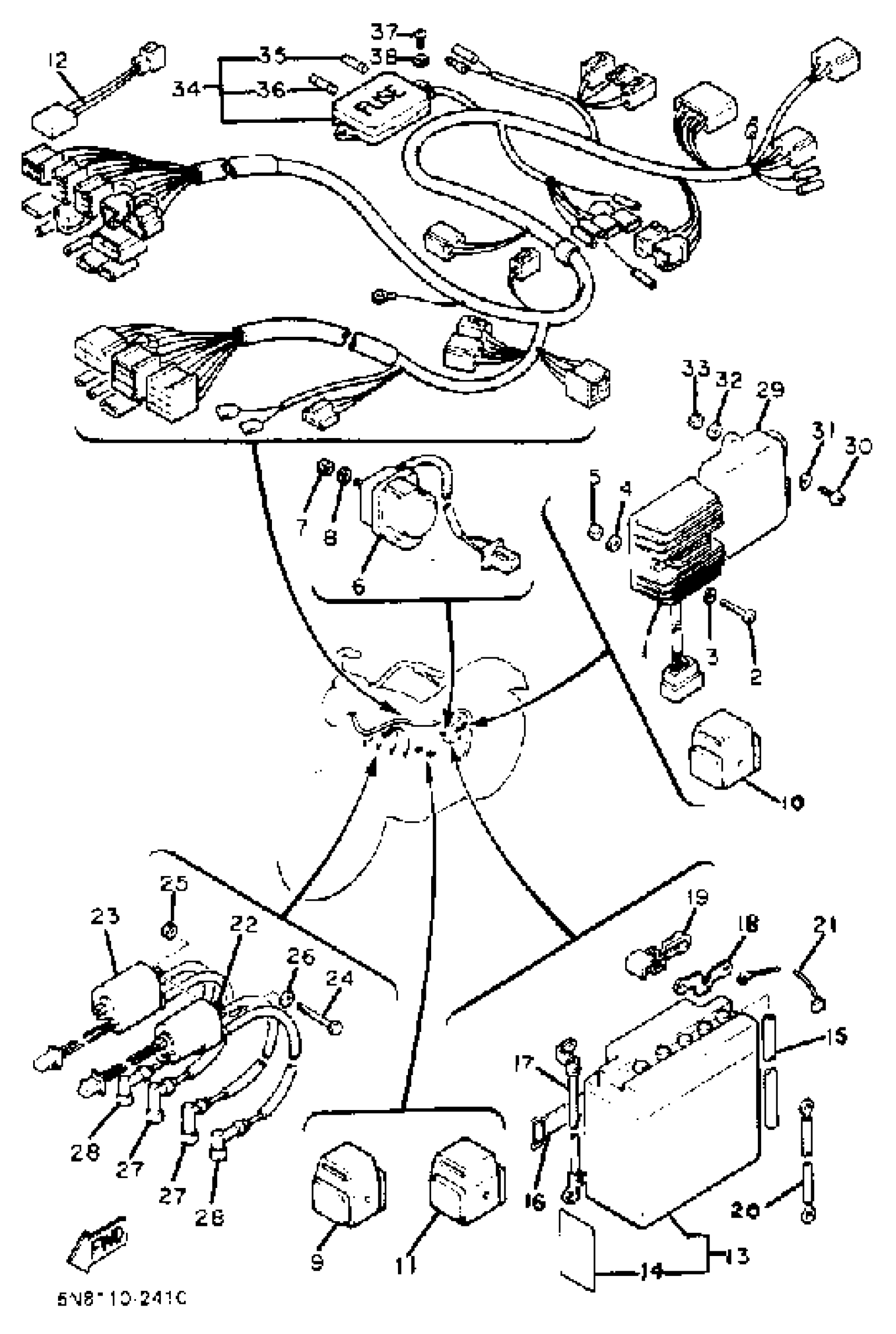

1982 Yamaha XJ650 (XJ650J) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULATOR ASSY

3G1-81960-A1-00

1
Out of stock

2

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

5

NUT(650)

95380-06700-00

1

$6.17

In stock

6

STARTER RELAY ASSY (MS5D-611)

4KD-81940-00-00

1
Out of stock

7

NUT(650)

95380-06700-00

1

$6.17

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

RELAY ASSY (3H5-00)

3H5-81950-00-00

1
Out of stock

10

RELAY ASSY

12R-81950-02-00

1
Out of stock

11

RELAY ASSY

4U8-81950-03-00

—
Out of stock

12

RECTIFIER 2

4U8-81980-M0-00

—
Out of stock

13

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

14

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

15

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

16

BAND, BATTERY

26H-82131-00-00

—

$20.89

In stock

17

WIRE, PLUS LEAD

4H7-82115-00-00

1
Out of stock

18

TERMINAL 1

4H7-82103-00-00

1
Out of stock

19

COVER, LEAD WIRE

4H7-82119-00-00

1
Out of stock

20

WIRE, EARTH LEAD

4H7-82519-00-00

1
Out of stock

21

WIRE, MINUS LEAD

4H7-82116-00-00

1
Out of stock

22

IGNITION COIL ASSY

4G0-82310-09-00

—

$244.91

In stock

23

IGNITION COIL ASSY

4G0-82310-09-00

—

$244.91

In stock

24

BOLT(7LR)

97027-06080-00

—

$5.86

In stock

25

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

26

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

27

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

28

PLUG CAP ASSY

4BP-82370-01-00

—

$30.96

In stock

29

IGNITOR UNIT ASSEMBLY 1

5G2-82305-10-00

1
Out of stock

30

SCREW, PAN

98507-06014-00

—

$6.18

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

33

NUT(650)

95380-06700-00

1

$6.17

In stock

34

WIRE HARNESS ASSEMBLY

5N8-82590-50-00

1
Out of stock

35

FUSE

1A0-82151-00-00

—
Out of stock

36

FUSE

1A0-82161-00-00

—
Out of stock

37

SCREW, PANHEAD (97701-50515-00)

90149-059U1-00

1
Out of stock

38

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock
