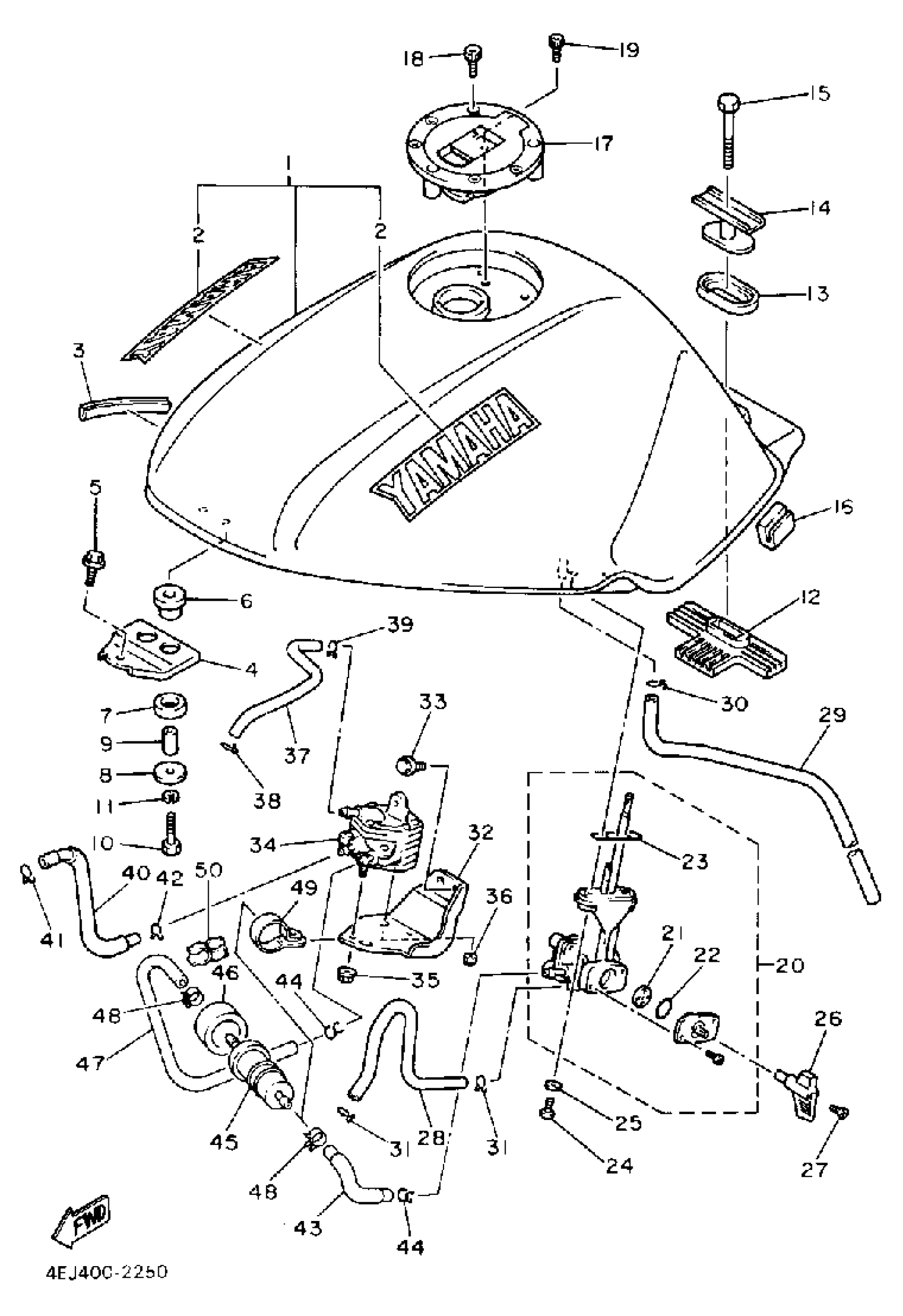

Yamaha XJ600SEC (SECA II CA) 1993 FUEL TANK NONCALIFORNIA MODEL Diagram

#

Description
Price

1

FUEL TANK

4BP-24110-02-W3

Unavailable

1

FUEL TANK

4BP-24110-02-X4

Unavailable

2

EMBLEM, YAMAHA

99246-00140-00

$28.99

3

MOLD, FUEL TANK

1HX-24188-01-00

Unavailable

4

BRACKET, FUEL TANK 1

4BP-24191-00-00

Unavailable

5

BOLT, WITH WASHER(4BP)

90119-06213-00

Unavailable

6

DAMPER, LOCATING 1

2GH-24181-00-00

Unavailable

7

DAMPER, LOCATING 3

2GH-24183-00-00

Unavailable

8

WASHER, SPECIAL

2GH-24186-00-00

Unavailable

9

COLLAR (1M1)

90387-06553-00

$9.49

10

BOLT, HEXAGON

97017-06025-00

$4.24

11

WASHER, SPRING

92995-06100-00

Unavailable

12

DAMPER, LOCATING 2

4BP-24182-00-00

Unavailable

13

DAMPER, LOCATING 3

3Y6-24183-00-00

$7.99

14

WASHER, SPECIAL

4BP-24186-00-00

Unavailable

15

BOLT, HEXAGON

97017-08055-00

Unavailable

16

DAMPER, LOCATING 3

4JH-24183-01-00

Unavailable

17

CAP ASSY

4FM-24602-20-00

Unavailable

18

BOLT, HEXAGON SOCKET HEAD(1FM)

90110-05112-00

Unavailable

19

BOLT, SOCKET

91314-05010-00

Unavailable

20

FUEL COCK ASSY 1

4BP-24500-01-00

Unavailable

21

VALVE PACKING

3AC-24523-00-00

Unavailable

22

SEAL, COCK

3AJ-24534-01-00

Unavailable

23

O-RING

4X8-24512-00-00

Unavailable

24

SCREW 366241430000

90149-06008-00

Unavailable

25

WASHER, PLATE(3MB)

90202-05187-00

Unavailable

26

LEVER, COCK

3HE-24524-00-00

Unavailable

27

SCREW, FLAT

98707-04016-00

Unavailable

28

HOSE (L770)

90445-090G9-00

Unavailable

29

HOSE (L730)

90445-105K7-00

Unavailable

30

CLIP

90467-090A2-00

Unavailable

31

CLIP (16G)

90467-08021-00

Unavailable

32

STAY

4BP-24216-00-00

Unavailable

33

BOLT, FLANGE(4DU)

95027-06014-00

Unavailable

34

FUEL PUMP ASSY

4BR-13910-09-00

Unavailable

35

NUT, FLANGE(3GM)

95707-05500-00

Unavailable

36

NUT, S/L FLANGE

95607-05200-00

Unavailable

37

HOSE (L200)

90445-10752-00

Unavailable

38

CLIP (8L2)

90467-08017-00

Unavailable

39

CLIP

90467-090A2-00

Unavailable

40

HOSE

4BR-14294-00-00

Unavailable

41

CLIP(1JH)

90467-11106-00

Unavailable

42

CLIP

90467-100A1-00

Unavailable

43

PIPE, FUEL 1

4BR-24311-00-00

Unavailable

44

CLIP

90467-100A1-00

Unavailable

45

FILTER ASSY

1FK-24560-10-00

Unavailable

46

SPACER

8Y1-21998-00-00

Unavailable

47

PIPE 2

1HX-24312-00-00

Unavailable

48

CLIP (7K7)

90467-11044-00

Unavailable

49

CLAMP, FUEL PIPE 1

4BR-24366-00-00

Unavailable

50

CLAMP

90464-17176-00

Unavailable

50

CLAMP

90464-17176-00

Unavailable
