2002 Yamaha XA1200AA F0V3 Steering 1 Diagram

← All diagrams

Find the part on the Steering 1 diagram for your 2002 Yamaha XA1200AA F0V3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

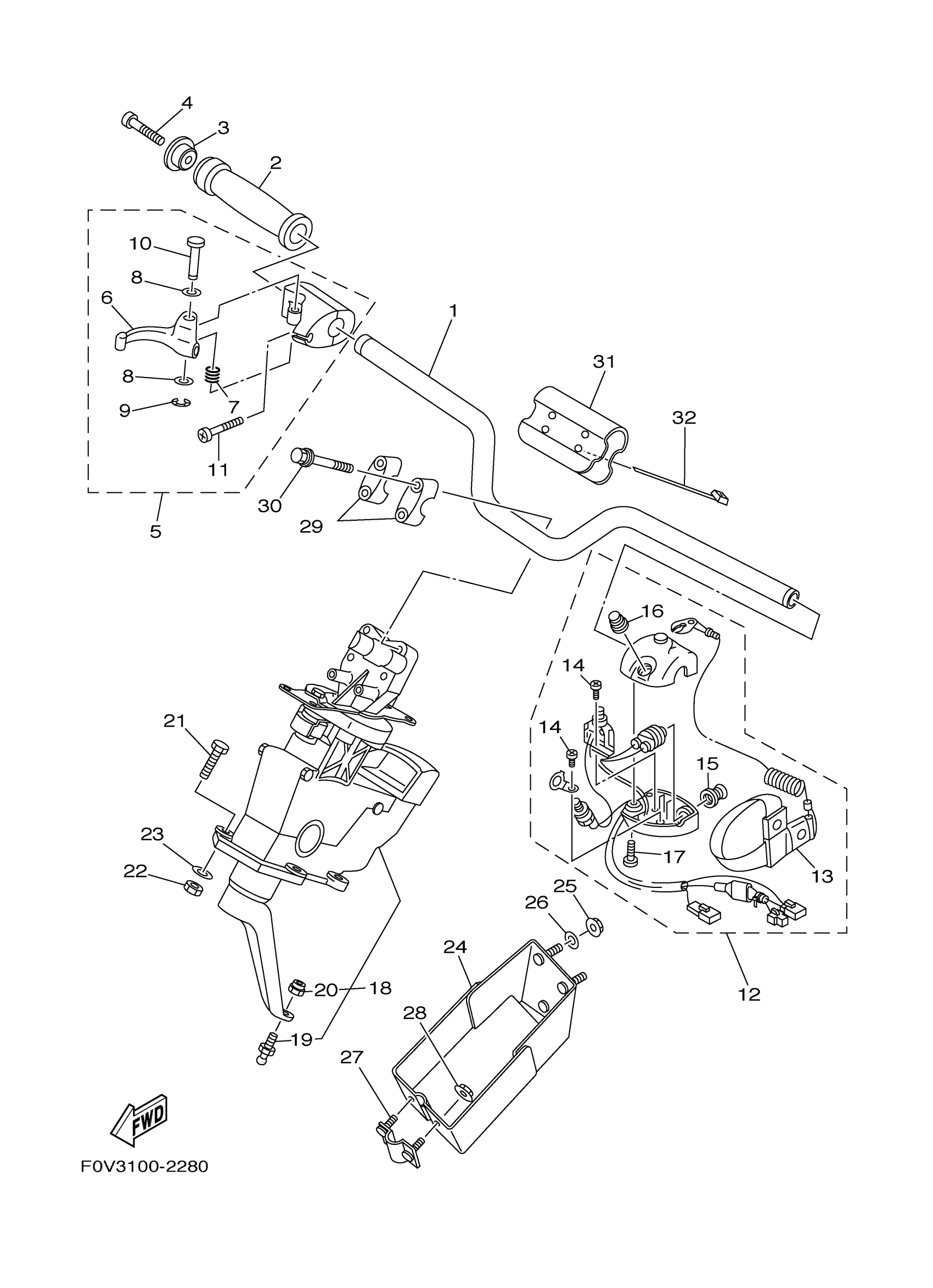

2002 Yamaha XA1200AA F0V3 Steering 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

F0D-U1552-00-00

1
Out of stock

2

GRIP, HANDLE

GP7-U155D-01-00

1

$43.38

In stock

3

GRIP, END

GP7-U155F-00-00

1

$3.15

In stock

4

BOLT, HEXAGON SOCKET HEAD

90110-05908-00

1

$1.91

In stock

5

THROTTLE LEVER ASSY

F0D-67250-10-00

1

$106.99

In stock

6

LEVER, THROTTLE

F0D-67255-02-00

1

$27.49

In stock

7

. SPRING

EW2-67256-00-00

1

$6.46

In stock

8

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

9

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

10

. SHAFT

F0D-67257-00-00

1

$16.99

In stock

11

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

12

SWITCH BOX ASSY

F0D-68310-01-00

1
Out of stock

13

. LANYARD, STOP SWITCH

EW2-68348-00-00

1

$25.35

In stock

14

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

15

. STOP BUTTON COMP

FK7-68312-02-00

1

$12.46

In stock

16

. START BUTTON COMP

FK7-68313-02-00

1

$10.68

In stock

17

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

18

STEERING MASTER ASSY

F0D-61400-12-00

1
Out of stock

19

STUD, JOINT BALL

EU0-61461-02-00

1

$11.47

In stock

20

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

21

BOLT, HEXAGON (FJ1)

97080-08030-00

1

$4.62

In stock

22

NUT, NYLON (6J8)

95780-08300-00

1

$10.51

In stock

23

WASHER, PLATE

90201-099U3-00

1

$2.46

In stock

24

BRACKET, STOPPER CABLE

F0D-61467-00-00

1

$136.99

In stock

25

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

26

WASHER

9299R-06200-00

1

$0.45

In stock

27

STOPPER, CABLE

GH3-61468-00-00

1
Out of stock

28

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

29

HOLDER, HANDLE UPPER

EU0-23814-32-00

1

$20.99

In stock

30

BOLT, WITH WASHER

90119-089U1-00

1

$3.62

In stock

31

PAD 1

F0D-U156E-00-00

1
Out of stock

32

BAND

90601-200U2-00

1

$3.54

In stock
