1987 Yamaha Wave Runner (WR500H) Seat Diagram

← All diagrams

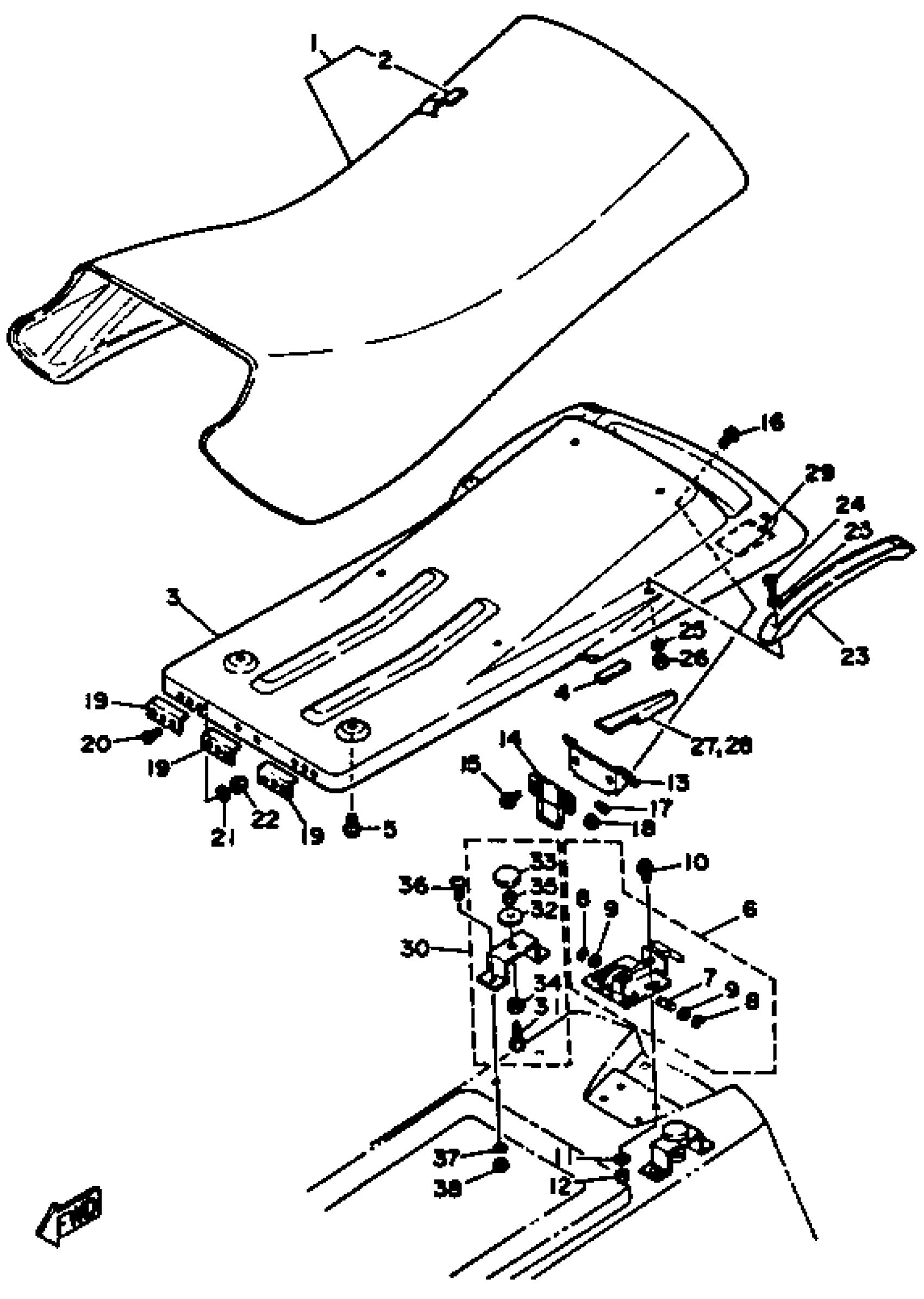

Find the part on the Seat diagram for your 1987 Yamaha Wave Runner (WR500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1987 Yamaha Wave Runner (WR500H) Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SEAT ASSY.

EU0-U3710-41-00

1
Out of stock

2

. COVER, seat

EU0-63711-00-00

1
Out of stock

3

BASE SEAT COMP

EU0-63702-03-00

1
Out of stock

3

BASE SEAT COMP

EU0-63702-03-00

1
Out of stock

3

BASE, SEAT COMP.

EU0-63702-30-00

1
Out of stock

4

MAT 3

EU0-67593-40-00

1
Out of stock

5

BOLT, w/washer

90-11906-03-40

1
Out of stock

6

SEAT LOCK ASSEMBLY

EU0-63850-00-00

1
Out of stock

7

. PIN

EU0-63774-00-00

1
Out of stock

8

CIRCLIP(22K)

99080-05600-00

1

$6.17

In stock

9

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

10

BOLT, WITH WASHER

90119-06901-00

1
Out of stock

11

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

12

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

13

BASE, HOOK END

EU0-63778-00-00

1
Out of stock

14

HOOK END

EU0-63779-00-00

1
Out of stock

15

BOLT, WITH WASHER

90119-06926-00

1
Out of stock

16

SCREW, WITH WASHER

90159-06902-00

1
Out of stock

17

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

18

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

19

STOPPER,SEAT 2

EU0-63789-01-00

1
Out of stock

19

STOPPER SEAT 2

EU0-U3789-00-00

1
Out of stock

20

. SCREW, FLAT HEAD

98780-05016-00

1
Out of stock

20

SCREW, FLAT HEAD

98780-05020-00

1

$2.22

In stock

21

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

22

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

23

GRIP, HAND

EU0-62714-01-00

1
Out of stock

24

SCREW, PAN HEAD(6B0)

97885-06025-00

1

$4.62

In stock

25

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

26

NUT, FLANGE

95780-06300-00

1

$7.69

In stock

27

MAT (LH)

EU0-67593-10-00

1
Out of stock

28

MAT (RH)

EU0-67593-20-00

1
Out of stock

29

LINER, DAMPER

EU0-63765-00-00

1
Out of stock

30

DAMPER, SEAT ASSEMBLY

EU0-63760-02-00

1
Out of stock

31

. BOLT

EU0-63762-00-00

1
Out of stock

32

. PLATE

EU0-63763-01-00

1
Out of stock

33

. PLATE

EU0-63763-01-00

1
Out of stock

34

. NUT

EU0-63766-00-00

1
Out of stock

35

. NUT

95380-08700-00

1

$3.07

In stock

36

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

37

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

38

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock
