1987 Yamaha Wave Runner (WR500H) Graphic Tool Diagram

← All diagrams

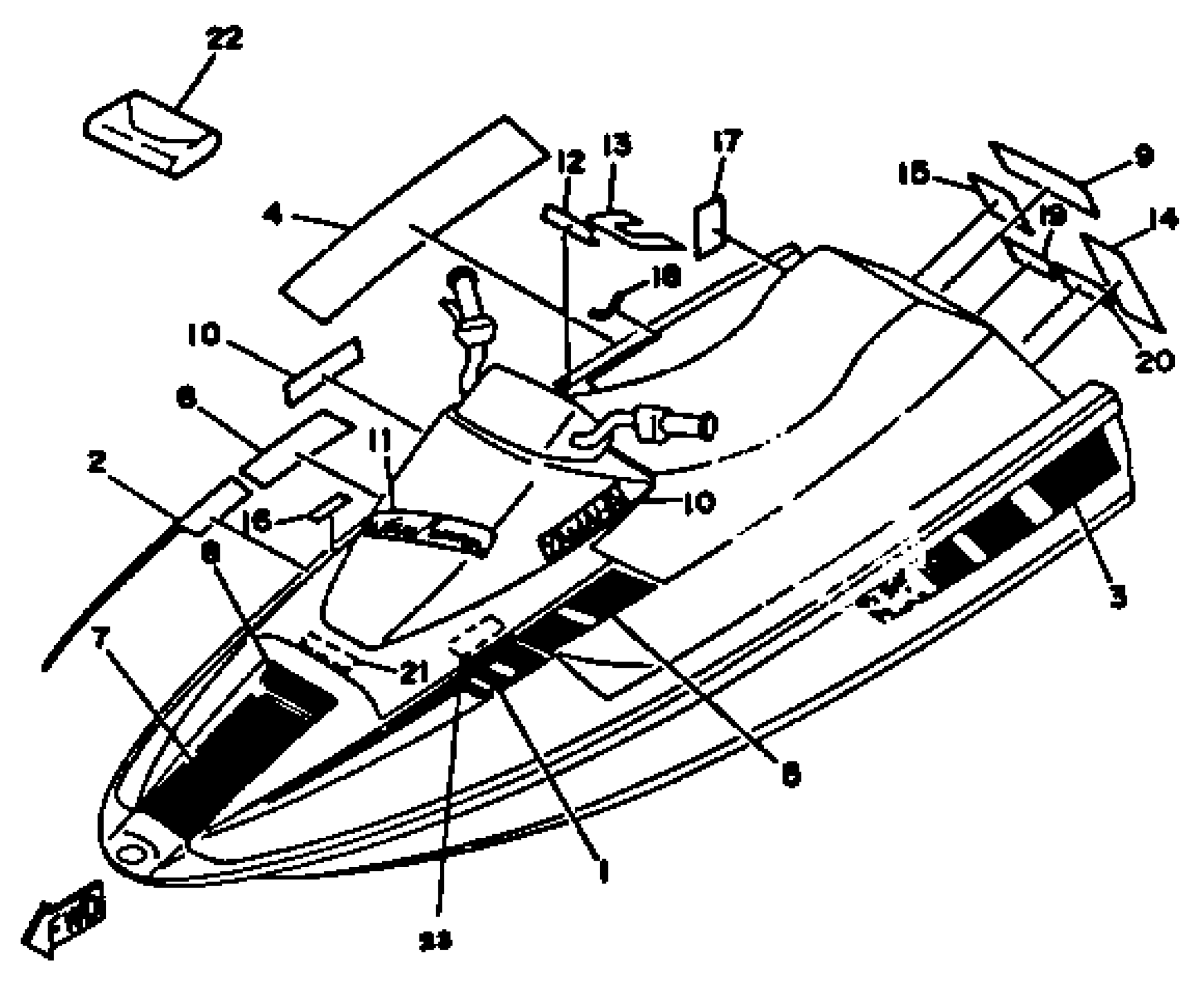

Find the part on the Graphic Tool diagram for your 1987 Yamaha Wave Runner (WR500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1987 Yamaha Wave Runner (WR500H) Graphic Tool Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GRAPHIC A (L.H)

EU0-64173-10-00

1
Out of stock

2

GRAPHIC A (R.H)

EU0-64173-20-00

1
Out of stock

3

GRAPHIC B (L.H)

EU0-64174-10-00

1

$47.99

In stock

4

GRAPHIC B (R.H)

EU0-64174-20-00

1
Out of stock

5

GRAPHIC C (L.H)

EU0-64175-10-00

1
Out of stock

6

GRAPHIC C (R.H)

EU0-64175-20-00

1
Out of stock

7

GRAPHIC D

EU0-64194-00-00

1
Out of stock

8

PLATE C

EU0-64958-01-00

1
Out of stock

9

MARK, YAMAHA A

EU0-64114-00-00

1
Out of stock

10

MARK, YAMAHA B

EU0-64115-00-00

1
Out of stock

11

EMBLEM A

EU0-64121-00-00

1
Out of stock

12

PLATE A

EU0-64953-01-00

1
Out of stock

13

PLATE B, GRAPHIC

EU0-64954-02-00

1
Out of stock

14

LABEL, CAUTION 1

EU0-64183-00-00

1

$12.99

In stock

15

LABEL 3

GK5-6419D-00-00

1
Out of stock

16

LABEL, WARNING

EW2-64161-01-00

1
Out of stock

17

LABEL, USCG.

GK5-6418E-00-00

1
Out of stock

18

LABEL, CAUTION 6

EU0-64183-70-00

1
Out of stock

19

LABEL, CAUTION

EU0-64183-80-00

1
Out of stock

20

LABEL, CAUTION 4

EU0-64183-50-00

1
Out of stock

21

LABEL,CAUTION 8

EW2-64183-90-00

1
Out of stock

22

TOOL SET

EU0-65986-13-00

1
Out of stock

23

LABEL, CAUTION 9

EU0-64183-A0-00

1
Out of stock
