2014 Yamaha WR450F (WR450FE) Electrical 2 Diagram

← All diagrams

Find the part on the Electrical 2 diagram for your 2014 Yamaha WR450F (WR450FE), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

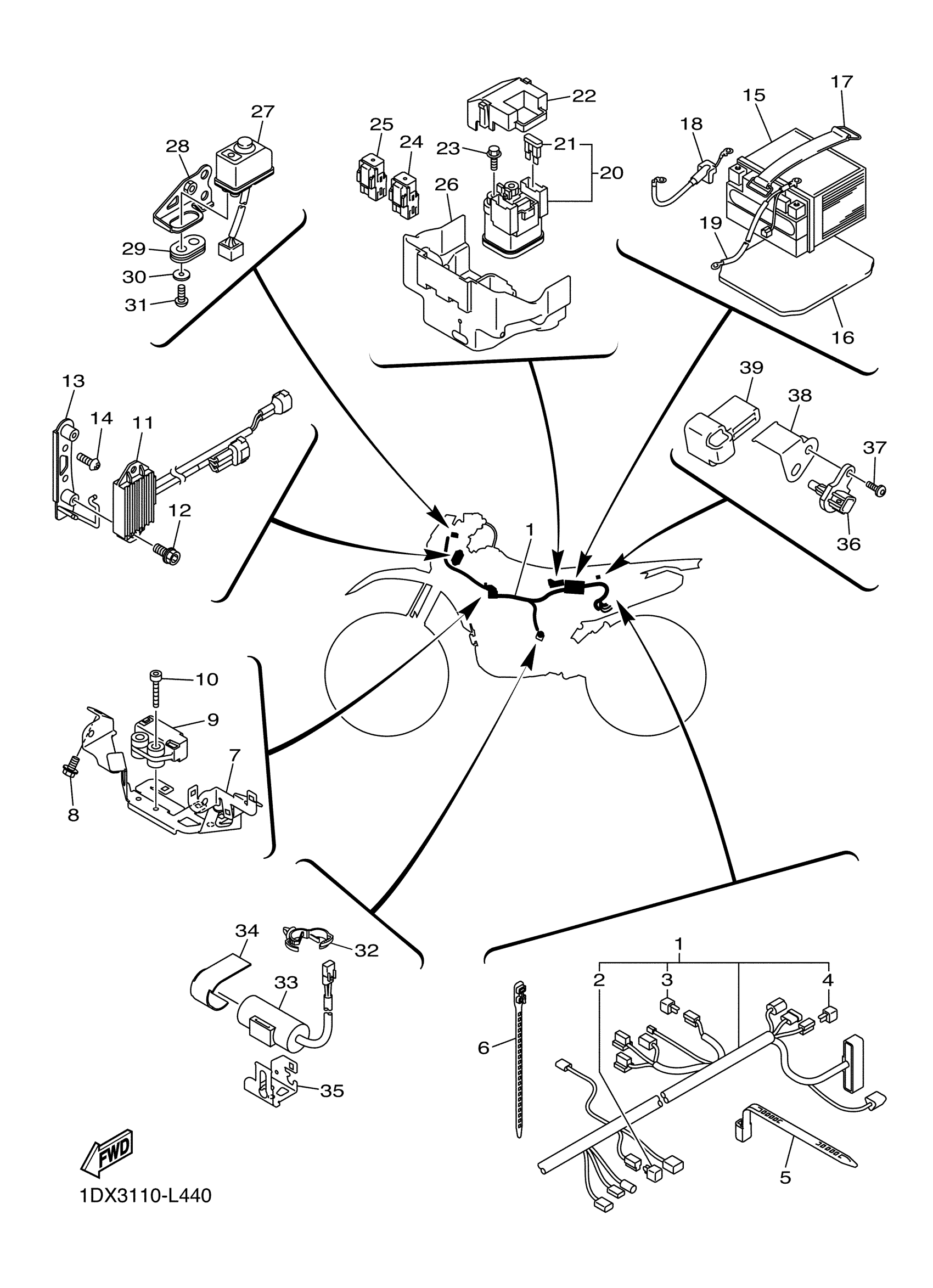

2014 Yamaha WR450F (WR450FE) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WIRE HARNESS ASSY

1DX-82590-20-00

—
Out of stock

2

DIODE ASSY

5TJ-81980-00-00

1

$22.51

In stock

3

DIODE ASSY

4WA-81980-00-00

1

$25.93

In stock

4

DIODE ASSY

3WP-81980-00-00

1

$18.85

In stock

5

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

6

CLAMP

90464-45001-00

1

$6.37

In stock

7

HOLDER

1DX-85548-00-00

—
Out of stock

8

BOLT, FLANGE

90105-06064-00

—

$2.66

In stock

9

SENSOR, LEAN ANGLE

5PS-82576-02-00

1
Out of stock

10

BOLT

91312-04020-00

1

$1.46

In stock

11

RECTIFIER & REGULATOR ASSY

1DX-81960-00-00

1
Out of stock

12

BOLT, FLANGE

90105-06110-00

1

$6.26

In stock

13

STAY, REGULATOR

1DX-87208-00-00

—
Out of stock

14

BOLT, BUTTON HEAD

92012-06010-00

1

$2.45

In stock

15

BATTERY ASSY (YTZ7S(F))

5TJ-82100-01-00

1

$179.77

In stock

16

DAMPER

5UM-82176-E0-00

—
Out of stock

17

BAND, BATTERY

8CY-82131-00-00

—

$10.26

In stock

18

WIRE, PLUS LEAD

1DX-82115-00-00

—
Out of stock

19

WIRE, MINUS LEAD

1DX-82116-00-00

—
Out of stock

20

STARTER RELAY ASSY

1DX-81940-00-00

—
Out of stock

21

FUSE (12V 15A)

36Y-82151-00-00

—

$4.08

In stock

22

COVER, LEAD WIRE

5SL-82119-10-00

—

$4.06

In stock

23

BOLT, FLANGE

95022-06008-00

—

$6.26

In stock

24

RELAY ASSY (5UM-E0)

5UM-81950-E0-00

—

$18.21

In stock

25

RELAY ASSY (5UM-E0)

5UM-81950-E0-00

—

$18.21

In stock

26

HOLDER, RELAY

1DX-81952-00-00

—
Out of stock

27

MAIN SWITCH ASSY

1DX-82510-00-00

—
Out of stock

28

STAY, MAIN SWITCH

1DX-82514-00-00

—
Out of stock

29

GROMMET

90480-01026-00

—
Out of stock

30

WASHER, PLATE

90201-04030-00

—
Out of stock

31

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

32

CLAMP

90464-13249-00

1

$2.92

In stock

33

CONDENSER, SMOOTHING

1DX-81965-10-00

—
Out of stock

34

INSULATOR 1

1DX-8253E-00-00

—
Out of stock

35

BRACKET, CONDENCER

1DX-81627-00-00

—
Out of stock

36

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

37

SCREW,PAN HEAD

98502-05014-00

—

$1.90

In stock

38

BRACKET

1DX-85542-00-00

—
Out of stock

39

BAND 1

1DX-8A7M1-00-00

—
Out of stock
