2017 Yamaha WR250F (WR250FH) Starter Diagram

← All diagrams

Find the part on the Starter diagram for your 2017 Yamaha WR250F (WR250FH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

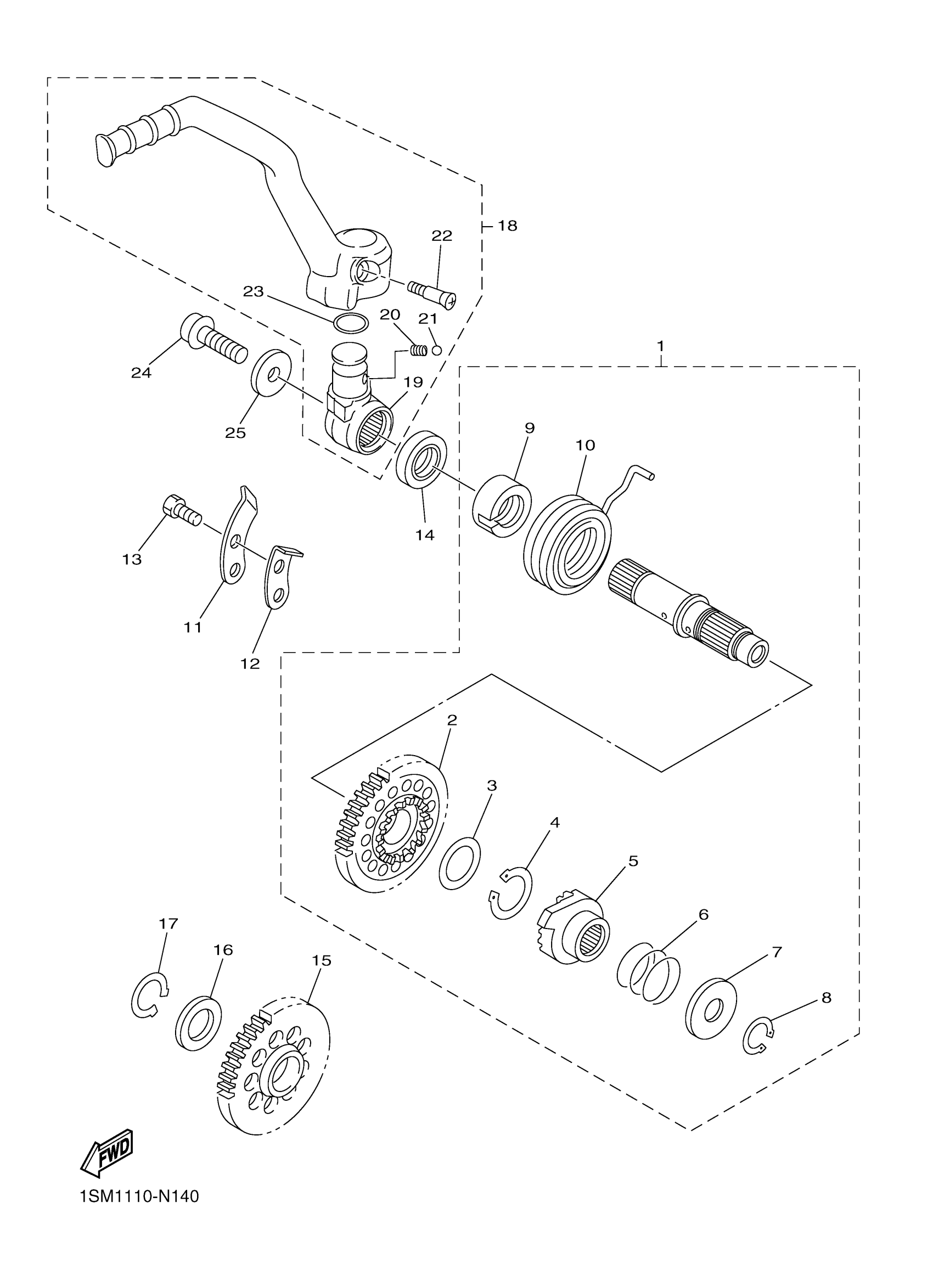

2017 Yamaha WR250F (WR250FH) Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

KICK SHAFT ASSY

1SM-15601-00-00

—
Out of stock

2

GEAR, KICK

1SM-15641-00-00

—
Out of stock

3

WASHER, PLATE (2K7)

90201-20685-00

1

$5.69

In stock

4

CIRCLIP (525)

93410-20038-00

1

$2.62

In stock

5

WHEEL, RATCHET

2S2-15671-00-00

—
Out of stock

6

SPRING, COMPRESSION

90501-160A2-00

1
Out of stock

7

WASHER, PLATE(4GL)

90201-167P7-00

1

$8.12

In stock

8

CIRCLIP(13T)

99009-16400-00

1

$5.35

In stock

9

GUIDE, SPRING

5NL-15664-00-00

1

$11.83

In stock

10

SPRING, TORSION(2VM)

90508-30743-00

1

$16.62

In stock

11

GUIDE, RATCHET WHEEL

2NX-15674-00-00

1

$8.71

In stock

12

STOPPER

2NX-15668-00-00

1
Out of stock

13

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

14

OIL SEAL (22U)

93102-18278-00

1

$10.43

In stock

15

GEAR, KICK IDLE

1SM-15651-00-00

—
Out of stock

16

WASHER, PLATE (30X)

90201-177G4-00

—
Out of stock

17

CIRCLIP(1EY)

99009-17400-00

—
Out of stock

18

KICK CRANK ASSY

1SM-15620-00-00

—
Out of stock

19

BOSS, KICK CRANK

1SM-15621-00-00

—
Out of stock

20

SPRING, COMPRESSION

90501-147A5-00

—

$6.17

In stock

21

BALL (12R)

93507-32031-00

—
Out of stock

22

SCREW, COUNTERSUNK

90151-06045-00

—

$6.17

In stock

23

O-RING(36Y)

93210-17570-00

—

$5.86

In stock

24

BOLT, HEXAGON SOCKET HEAD

90110-08052-00

—

$6.26

In stock

25

WASHER, PLATE

90201-08048-00

—
Out of stock
