2017 Yamaha WR250F (WR250FH) Front Fork Diagram

← All diagrams

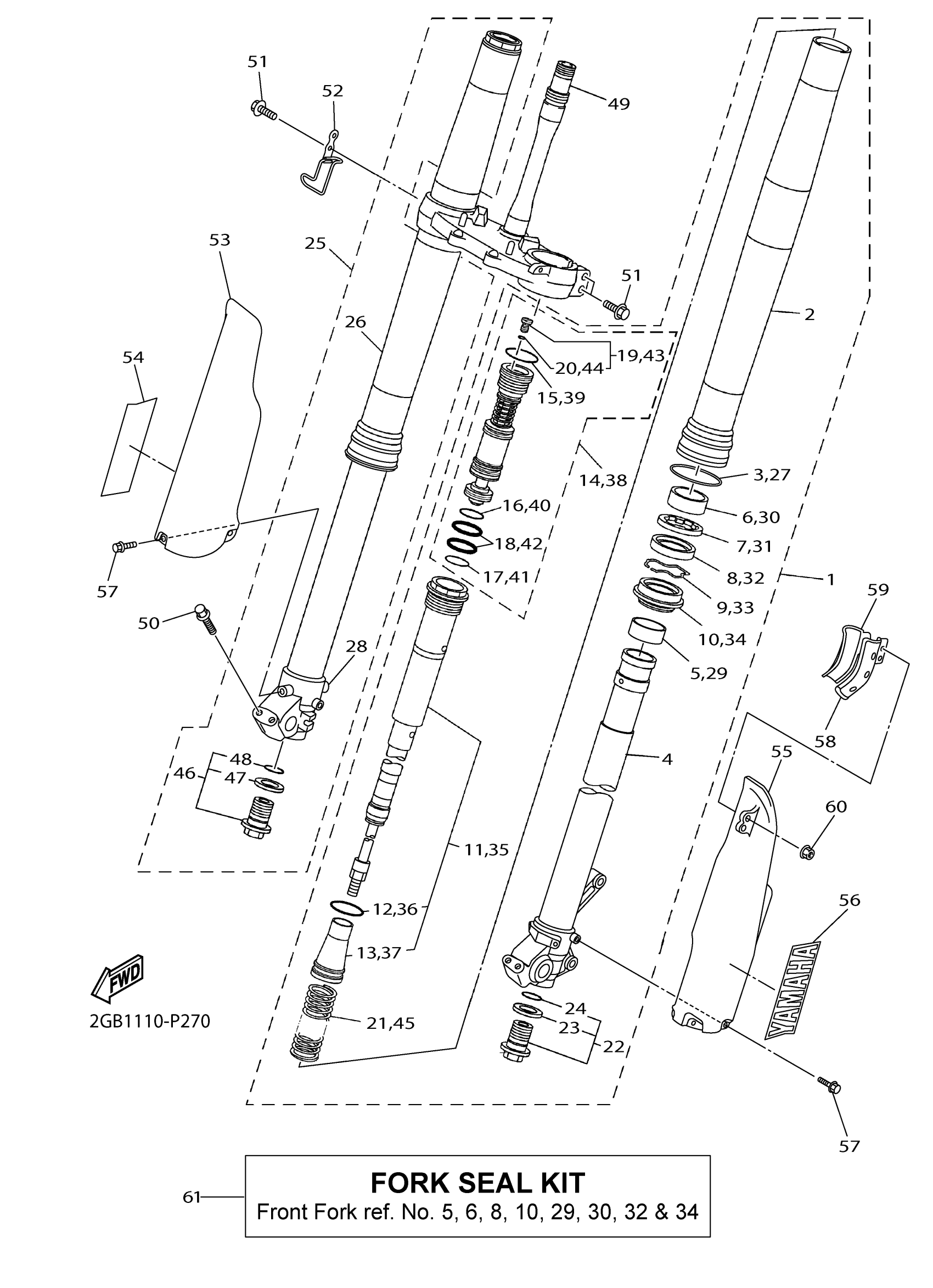

Find the part on the Front Fork diagram for your 2017 Yamaha WR250F (WR250FH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha WR250F (WR250FH) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L

2GB-23102-00-00

—
Out of stock

2

TUBE, OUTER

33D-23136-00-00

1

$714.99

In stock

3

RING, SNAP

17D-23153-00-00

1

$4.17

In stock

4

INNER TUBE COMP.2

1DX-23120-00-00

—
Out of stock

5

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

6

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

7

WASHER, OIL SEAL

5XC-23146-10-00

1

$10.25

In stock

8

OIL SEAL

17D-23145-00-00

1

$22.77

In stock

9

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

10

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

11

CYLINDER COMP., FR

2GB-23170-00-00

—
Out of stock

12

O-RING

1C3-23147-L1-00

1

$3.20

In stock

13

SEAT, SPRING UPPER

17D-23142-00-00

1

$68.63

In stock

14

VALVE COMP.

2GB-2316A-00-00

1
Out of stock

15

O-RING

1C3-23188-L1-00

1

$2.74

In stock

16

O-RING

1C3-23188-N0-00

—

$6.43

In stock

17

O-RING

1C3-23188-P0-00

—

$5.93

In stock

18

O-RING

1W4-23114-L0-00

—

$7.45

In stock

19

AIR VALVE COMP.

1C3-23190-L1-00

—

$20.06

In stock

20

O-RING

1C3-23188-R1-00

—

$2.74

In stock

21

SPRING, FRONT FORK

2GB-23141-30-00

—
Out of stock

22

BOLT, CAP

5XC-23111-01-00

—

$66.94

In stock

23

GASKET

2HH-23158-L0-00

—

$9.49

In stock

24

GASKET

276-23114-01-00

—
Out of stock

25

FRONT FORK ASSY (R

2GB-23103-00-00

—
Out of stock

26

TUBE, OUTER

33D-23136-00-00

1

$714.99

In stock

27

RING, SNAP

17D-23153-00-00

1

$4.17

In stock

28

INNER TUBE COMP.1

1DX-23110-00-00

—
Out of stock

29

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

30

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

31

WASHER, OIL SEAL

5XC-23146-10-00

1

$10.25

In stock

32

OIL SEAL

17D-23145-00-00

1

$22.77

In stock

33

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

34

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

35

CYLINDER COMP., FR

2GB-23170-00-00

—
Out of stock

36

O-RING

1C3-23147-L1-00

1

$3.20

In stock

37

SEAT, SPRING UPPER

17D-23142-00-00

1

$68.63

In stock

38

VALVE COMP.

2GB-2316A-00-00

1
Out of stock

39

O-RING

1C3-23188-L1-00

1

$2.74

In stock

40

O-RING

1C3-23188-N0-00

—

$6.43

In stock

41

O-RING

1C3-23188-P0-00

—

$5.93

In stock

42

O-RING

1W4-23114-L0-00

—

$7.45

In stock

43

AIR VALVE COMP.

1C3-23190-L1-00

—

$20.06

In stock

44

O-RING

1C3-23188-R1-00

—

$2.74

In stock

45

SPRING, FRONT FORK

2GB-23141-30-00

—
Out of stock

46

BOLT, CAP

5XC-23111-01-00

—

$66.94

In stock

47

GASKET

2HH-23158-L0-00

—

$9.49

In stock

48

GASKET

276-23114-01-00

—
Out of stock

49

UNDER BRACKET COMP

33D-23340-10-00

—
Out of stock

50

BOLT, FLANGE

90105-08134-00

—
Out of stock

51

BOLT, FLANGE

90105-08154-00

—

$5.78

In stock

52

GUIDE

2GB-23525-00-00

—
Out of stock

53

PROTECTOR 2

5TJ-2315J-C0-00

—
Out of stock

54

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

55

PROTECTOR 1

1C3-2315H-10-00

—

$16.92

In stock

56

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

57

BOLT 2

3SP-23356-L0-00

—

$5.19

In stock

58

CLAMP

5XC-23466-L0-00

—
Out of stock

59

CLAMP

5XC-23467-L0-00

—
Out of stock

60

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

61

FORK SEAL KIT (TWO FORKS)

17D-W003B-00-00

—

$75.23

In stock
