1997 Yamaha Wave Blaster Ii (WB760V) Steering 1 Diagram

← All diagrams

Find the part on the Steering 1 diagram for your 1997 Yamaha Wave Blaster Ii (WB760V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

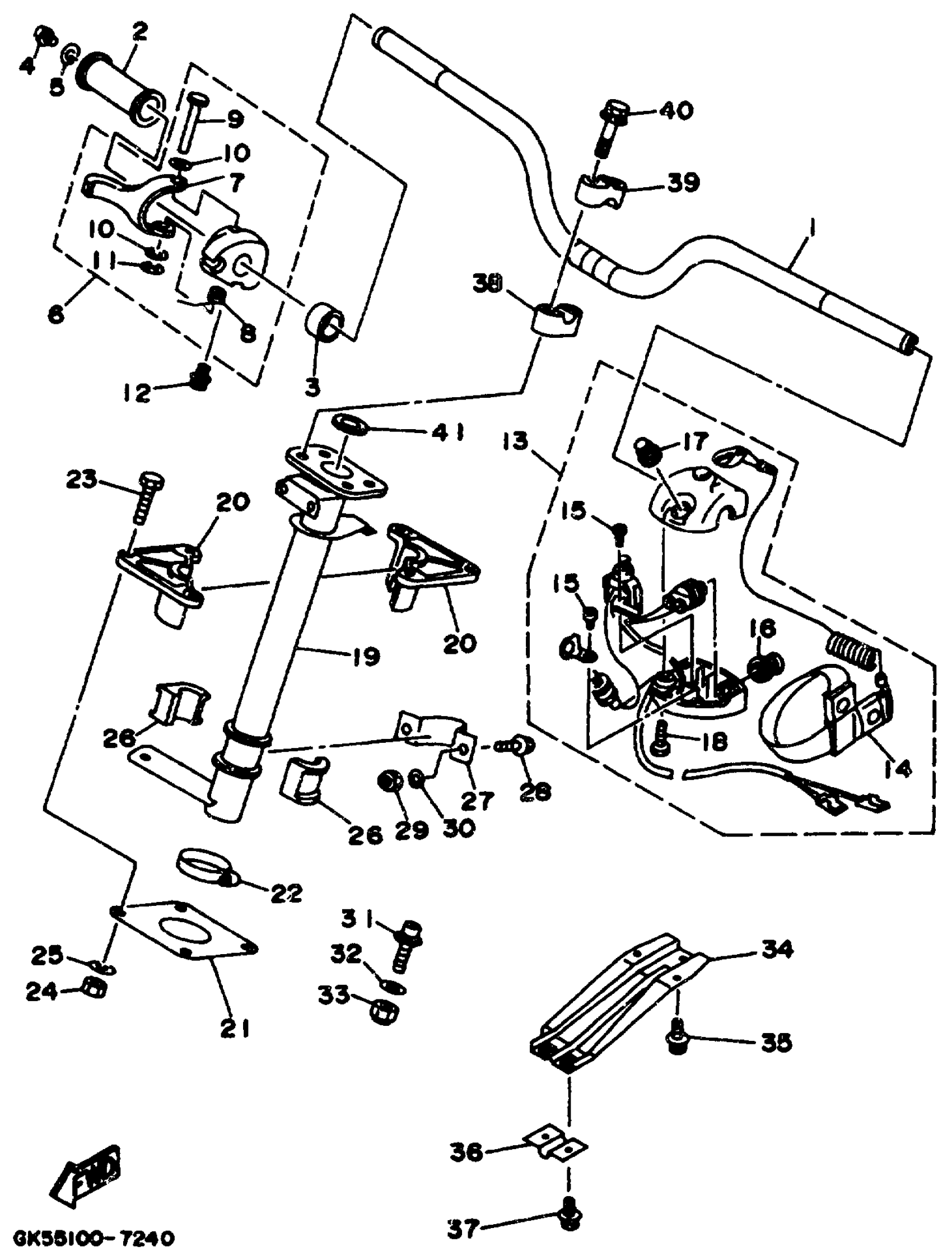

1997 Yamaha Wave Blaster Ii (WB760V) Steering 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

GK5-61552-02-00

1
Out of stock

2

GRIP, HANDLE 1

EW2-61553-00-00

1

$15.83

In stock

3

SPACER(1LX)

90560-22281-00

1

$12.42

In stock

4

SCREW,TRASS HEAD (FJ0)

90149-05959-00

1

$5.62

In stock

5

WASHER, PLATE

90201-05800-00

1

$0.69

In stock

6

THROTTLE LEVER ASSY

EW2-67250-02-00

1

$105.99

In stock

7

. LEVER, THROTTLE

EW2-67255-00-00

1

$28.99

In stock

8

. SPRING

EW2-67256-00-00

1

$6.46

In stock

9

. SHAFT

EW2-67257-01-00

1

$13.99

In stock

10

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

11

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

12

SCREW, WITH WASHER

90159-05900-00

1

$2.26

In stock

13

SWITCH BOX ASSY

GJ1-68310-01-00

1
Out of stock

14

. LANYARD, STOP SWITCH

EW2-68348-00-00

1

$25.35

In stock

15

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

16

. STOP BUTTON COMP

FK7-68312-02-00

1

$12.46

In stock

17

. START BUTTON COMP

FK7-68313-02-00

1

$10.68

In stock

18

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock

19

COLUMN, STEERING

GK5-61541-01-00

1
Out of stock

20

BEARING, COLUMN

GH1-6141B-00-00

1

$21.77

In stock

21

SEAL, RUBBER

GH1-6143C-30-00

1
Out of stock

22

BAND, HOSE 42

90601-14271-00

1
Out of stock

23

BOLT(JF7)

97080-06030-00

—

$3.45

In stock

24

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

25

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

26

BEARING, STEERING

GH1-6141D-01-00

1

$23.49

In stock

27

JOINT, BEARING

EU0-61588-00-00

1
Out of stock

28

BOLT, WITH WASHER

90119-08038-00

1

$4.89

In stock

29

. NUT, SELF-LOCKING

95720-08300-00

1

$4.15

In stock

30

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

31

PIN, STOPPER

FN8-6131B-00-00

1

$77.99

In stock

32

—

$3.00

In stock

33

NUT, NYLON (FN8)

95720-10300-00

—

$3.69

In stock

34

BRACKET, STOPPER CABLE

GK5-61467-00-00

1
Out of stock

35

BOLT, WITH WASHER

90119-06926-00

1
Out of stock

36

STOPPER, CABLE

GK5-61468-00-00

1

$10.44

In stock

37

BOLT, WITH WASHER

90119-06926-00

1
Out of stock

38

HOLDER, HANDLE UPPER

EU0-23814-02-00

1

$16.99

In stock

39

HOLDER, HANDLE UPPER

EU0-23814-32-00

1

$20.99

In stock

40

BOLT, WITH WASHER

90119-08925-00

1
Out of stock

41

PACKING, STEERING COLUMN

GH1-61469-00-00

1
Out of stock
