1997 Yamaha Wave Blaster II (WB760V) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1997 Yamaha Wave Blaster II (WB760V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

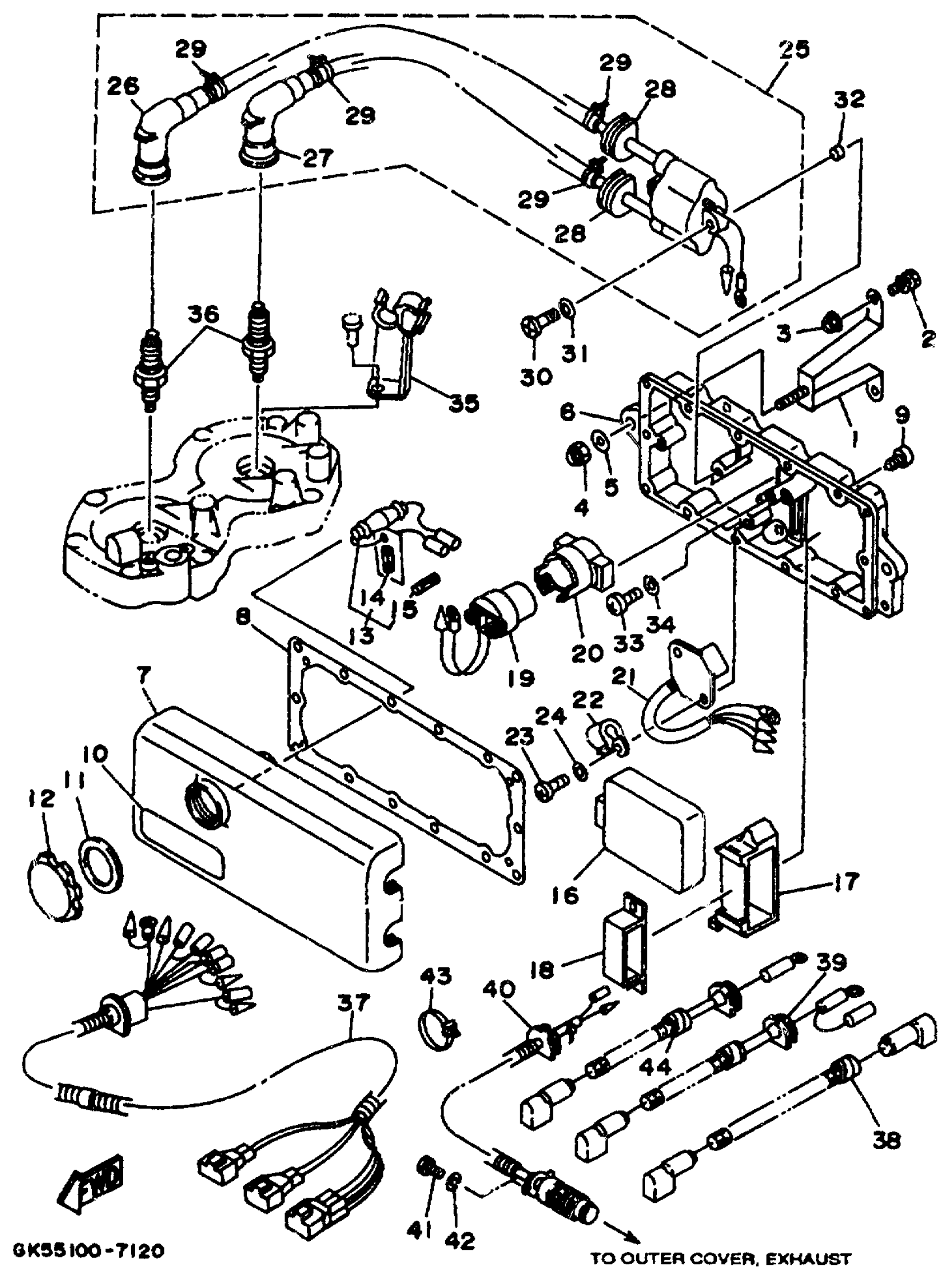

1997 Yamaha Wave Blaster II (WB760V) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, ELECTRIC BOX

GK5-6815D-00-00

1
Out of stock

2

BOLT,FLANGE (EW2)

90105-06903-00

1

$5.20

In stock

3

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

4

. NUT, SELF-LOCKING

95720-08300-00

1

$4.15

In stock

5

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

6

HOUSING

64X-8552A-01-8P

1
Out of stock

7

COVER, CASE

6M6-8552E-01-00

1

$79.49

In stock

8

GASKET, TERMINAL

6M6-81921-00-00

1

$20.98

In stock

9

SCREW, TAPPING(65J)

97780-60625-00

1

$2.75

In stock

10

MARK 3

6R7-83623-40-00

1

$7.38

In stock

11

GASKET

6M6-81844-00-00

1

$10.99

In stock

12

CAP

6M6-8132W-00-00

1

$14.49

In stock

13

FUSE HOLDER ASSY

6K8-82150-02-00

1
Out of stock

14

FUSE (10A)

1E6-82151-00-00

1

$6.22

In stock

15

FUSE SPEAR (10A)

6K8-82159-01-00

1
Out of stock

16

C.D.I. UNIT ASSY

64X-85540-01-00

1

$411.49

In stock

17

BAND

64X-85546-00-00

1
Out of stock

18

CLAMP

90464-06M29-00

1

$6.46

In stock

19

STARTER RELAY ASSY

6G1-81941-10-00

1

$71.27

In stock

20

HOLDER, RELAY

6M6-81952-01-00

1
Out of stock

21

RECTIFIER & REGULATOR ASSY

6M6-81960-A0-00

1

$89.88

In stock

22

CLAMP

90465-08028-00

1

$4.62

In stock

23

SCREW, PAN HEAD

98580-06016-00

1

$2.90

In stock

24

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

25

IGNITION COIL ASSY

64X-85570-01-00

1

$251.25

In stock

26

. CAP, PLUG

62E-82371-10-00

1
Out of stock

27

. CAP, PLUG

62E-82371-10-00

1
Out of stock

28

GROMMET

90480-06M43-00

1

$5.93

In stock

29

CLAMP

90465-10098-00

1

$2.24

In stock

30

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

31

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

32

COLLAR

90287-06M30-00

1
Out of stock

33

SCREW, PAN HEAD

98580-06016-00

1

$2.90

In stock

34

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

35

CLAMP, CORD

62T-82361-00-00

1

$10.99

In stock

36

1

$4.21

In stock

37

EXTENSION, WIRE LEAD

63N-82553-00-00

1

$254.99

In stock

38

WIRE,LEAD

62T-82117-01-00

1
Out of stock

39

WIRE, LEAD

62T-82117-11-00

1
Out of stock

40

THERMO SWITCH ASSEMBLY

64X-82560-00-00

1
Out of stock

41

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

42

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

43

CLAMP (6E5)

90465-13M11-00

—

$5.72

In stock

44

WIRE, LEAD

6M6-82117-21-00

1
Out of stock
