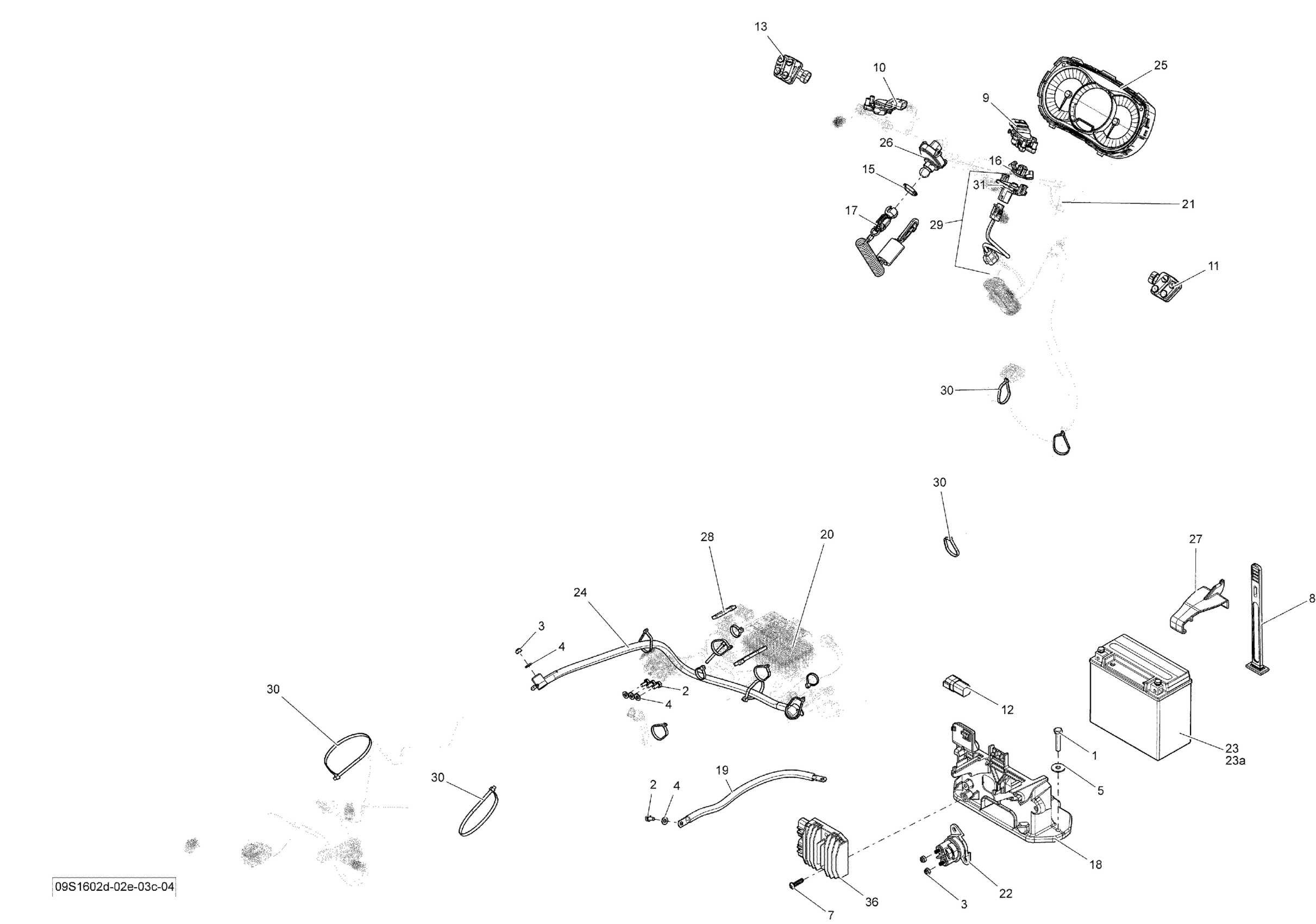

Sea-doo Wake PRO, 2016 10- Electrical System Diagram

#

Description
Price

1

Hex. Screw M8 X 40

207184060

$2.22

2

Hex. Screw M6 X 12, Scotch Grip

207361260

$0.58

3

Elastic Stop Nut M6, Brass

232561200

$4.23

4

Stainless Flat Washer M6

234061600

$0.33

5

Flat Washer 8 mm, Stainless

234082600

$2.43

7

Torx Screw Plastite M6

250000466

$6.98

8

Strap

269502417

$17.69

9

Throttle Position Sensor

278002283

$119.99

10

LH Throttle Sensor

278002284

$119.99

11

Switch RH Mode/Set

278002602

$126.99

12

Diagnostic Connector

278002704

$19.49

13

Switch LH VTS/Sport/Eco | Package STD

278002767

$126.99

15

Safety Nut (DESS Switch)

278002963

$3.28

16

O.T.A.S Actuator

278003537

$42.99

17

Safety Lanyard Ass'y, RFID

278003400

$84.99

17

Safety Lanyard Ass'y, Learning / RFID

278003401

$84.99

18

Batt. Support | Except Engine 900HO ACE

278003136

$28.99

19

Cable Ground

278003211

$39.99

20

Main Harness

278003333

$1.00

21

Steering Harness Ass'y

278003265

$319.99

22

Starter Relay

278003012

$42.49

23

Battery Ass'y, 18 Amperes | XT Models, Includes 72 To 73

410301203

$154.99

23a

Battery Bolt Kit

250000282

$7.29

24

Starter Cable

278003369

$39.99

25

LCD Gauge | Model GTX LTD S 260

278003380

$959.99

26

Terminal Dess One-Wire | Except Model Europe

515178840

$83.49

27

Clip

278003521

$17.62

28

Tie Wrap 368 mm

293750008

$1.04

29

O.T.A.S. Sensor Ass'y

278003009

$109.99

30

Tie Rap, 533 mm

293750047

$2.09

31

O.T.A.S. Sensor

278003008

$109.99

36

Voltage Regulator | For replacement, refer to service bulletin 2005-5

710001103

$142.99
