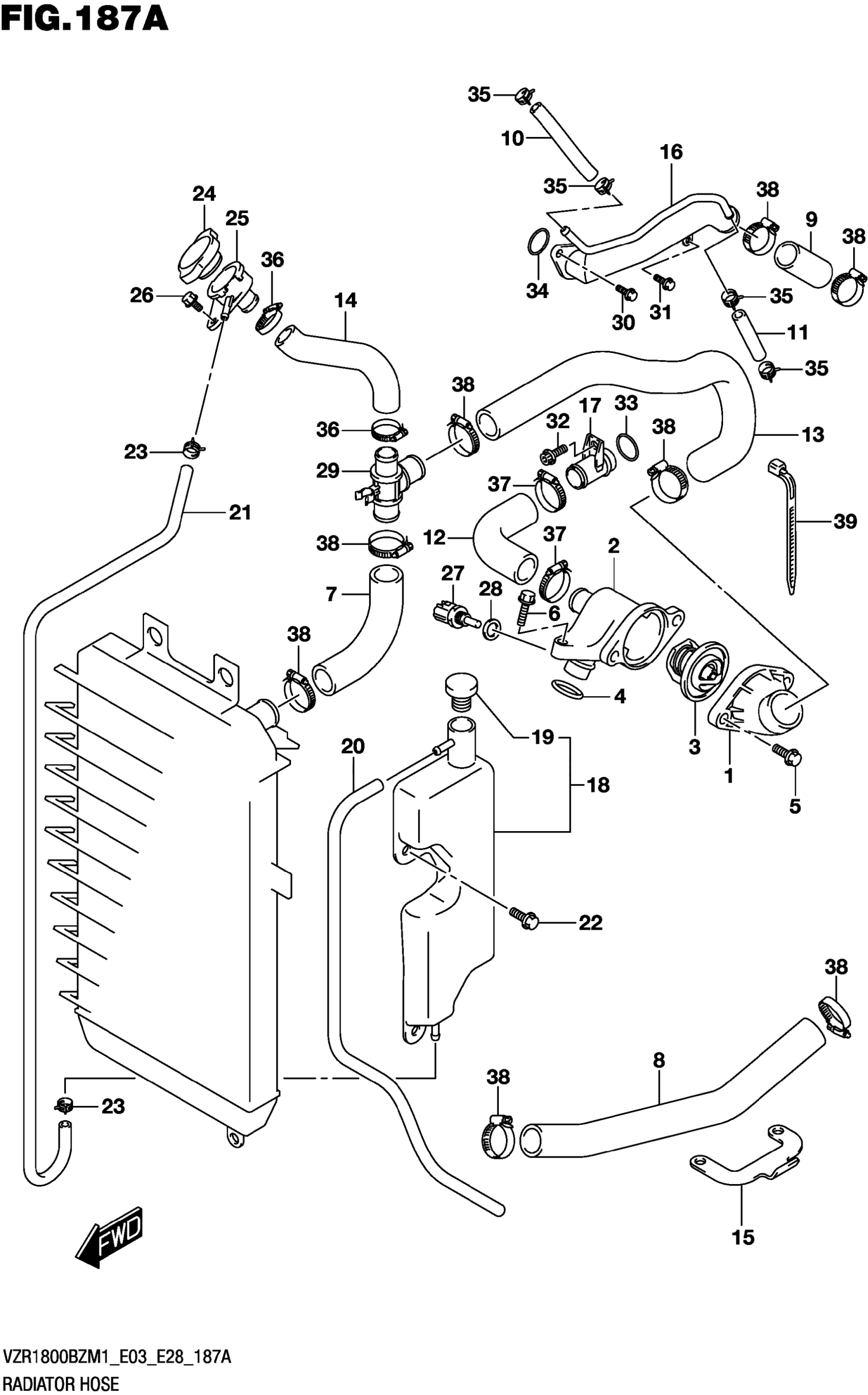

Suzuki VZR1800BZM1 (2021) RADIATOR HOSE Diagram

#

Description
Price

1

COVER,THERMOSTAT

17661-48G10-000

Unavailable

2

CONNECTOR,THERMOSTAT INLET

17662-48G00-000

Unavailable

3

THERMOSTAT,WATER

17670-06G51-000

Unavailable

4

O RING (D:3.2,ID:17.8)

09280-18008-000

Unavailable

5

BOLT

01547-0620A-000

Unavailable

6

BOLT

01547-0625A-000

Unavailable

7

HOSE,RADIATOR INLET

17851-48G00-000

Unavailable

8

HOSE,RADIATOR OUTLET

17852-48G00-000

Unavailable

9

HOSE,CYLINDER INLET

17853-48G00-000

Unavailable

10

HOSE,WATER BYPASS UPPER

17854-48G00-000

Unavailable

11

HOSE,WATER BYPASS LOWER

17855-48G00-000

Unavailable

12

HOSE,REAR CYL HEAD OUTLET

17856-48G00-000

Unavailable

13

HOSE,THERMOSTAT OUTLET

17857-48G10-000

Unavailable

14

HOSE,CONDUCTION

17858-48G00-000

Unavailable

15

BRACKET,HOSE GUIDE

17859-48G00-000

Unavailable

16

PIPE,CYL WATER INLET

17860-48G00-000

Unavailable

17

UNION,CONNECTOR HOSE

17890-06G20-000

Unavailable

18

TANK ASSY,RESERVOIR

17910-48G00-000

Unavailable

19

.CAP,RESERVOIR TANK

17931-02FA0-000

Unavailable

20

HOSE (5X9X2000)

09352-50901-00B

$26.94

21

HOSE,RSVR TANK INLET

17981-48G00-000

Unavailable

22

BOLT (6X12)

09111-06085-000

Unavailable

23

CLIP (ID:8.6)

09401-08411-000

Unavailable

24

CAP,RADIATOR (1.1)

17730-08J00-000

Unavailable

25

CONDUCTION,RDTR

17791-24D00-000

Unavailable

26

BOLT

01550-0612A-000

Unavailable

27

SENSOR,WATER TEMP

13650-10G00-000

Unavailable

28

GASKET (12X17X1)

09168-12017-000

Unavailable

29

JOINT,THREE WAY

17891-48G00-000

Unavailable

30

BOLT (6X16)

09103-06274-000

Unavailable

31

BOLT (6X12)

09103-06280-000

Unavailable

32

BOLT

07130-0612A-000

Unavailable

33

O RING (D:3.2,ID:17.8)

09280-18008-000

Unavailable

34

O-RING (D:2.4,ID:26.2)

09280-26005-000

Unavailable

35

CLAMP

09401-12414-000

Unavailable

36

CLAMP

09402-28513-000

Unavailable

37

CLAMP

09402-32512-000

Unavailable

38

CLAMP

09402-38512-000

Unavailable

39

CLAMP (L:235)

09407-25401-000

Unavailable
