2009 Suzuki VZR1800 Evapo System Diagram

← All diagrams

Find the part on the Evapo System diagram for your 2009 Suzuki VZR1800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

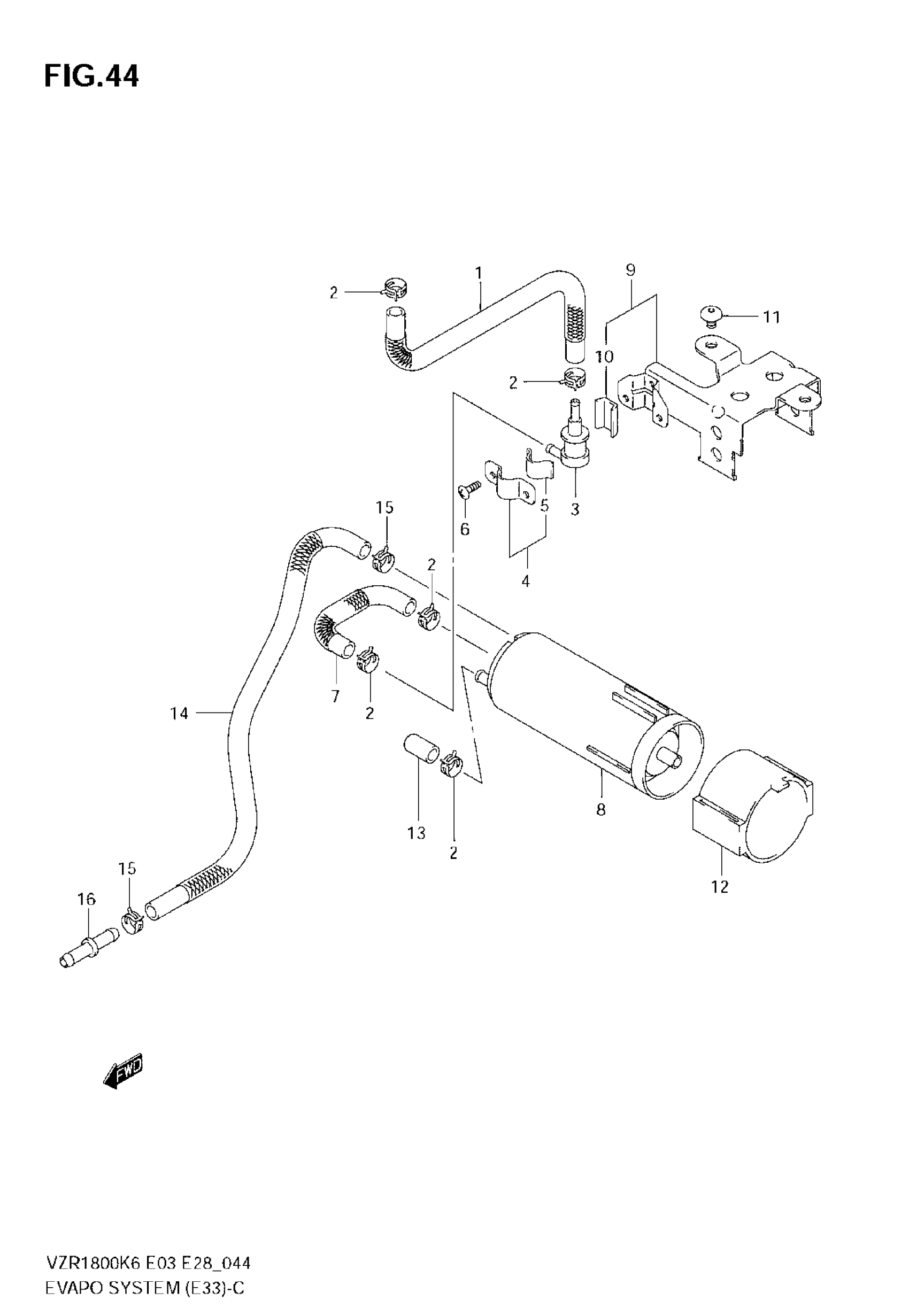

2009 Suzuki VZR1800 Evapo System Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOSE, TANK & BREATHER VALVE | MODEL K6/K7

44434-48G00

1
Out of stock

1

HOSE, TANK & BREATHER VALVE | MODEL K8/K9

44434-48G10

1
Out of stock

2

CLIP

09401-11413

5
Out of stock

3

VALVE FUEL TANK BREATHER

44240-17C00

1
Out of stock

4

PLATE,FUEL TANK BREATHER NO.2 | Includes Item(s) 5

44892-24A00

1
Out of stock

5

CUSHION (10X30X2)

44894-24A00

1
Out of stock

6

SCREW

02142-0408A

2
Out of stock

7

HOSE, VALVE & CANISTER | MODEL K6/K7

44435-48G00

1
Out of stock

7

HOSE, VALVE & CANISTER | MODEL K8/K9

44435-48G10

1
Out of stock

8

CANISTER ASSY CHARCOAL This part replaces 17210-26E00-E00.

17210-26E00

1
Out of stock

9

BRACKET | Includes Item(s) 10

44880-48G00

1
Out of stock

10

CUSHION (10X30X2)

44894-24A00

1
Out of stock

11

SCREW

09139-06108

2
Out of stock

12

CUSHION, CANISTER

44883-48G00

1
Out of stock

13

CAP

09251-07003

1
Out of stock

14

HOSE, CANISTER PURGE | MODEL K6/K7

44436-48G00

1
Out of stock

14

HOSE, CANISTER PURGE | MODEL K8/K9

44436-48G10

1
Out of stock

15

CLIP

09401-12404

2
Out of stock

16

JOINT

09367-06009

1
Out of stock
