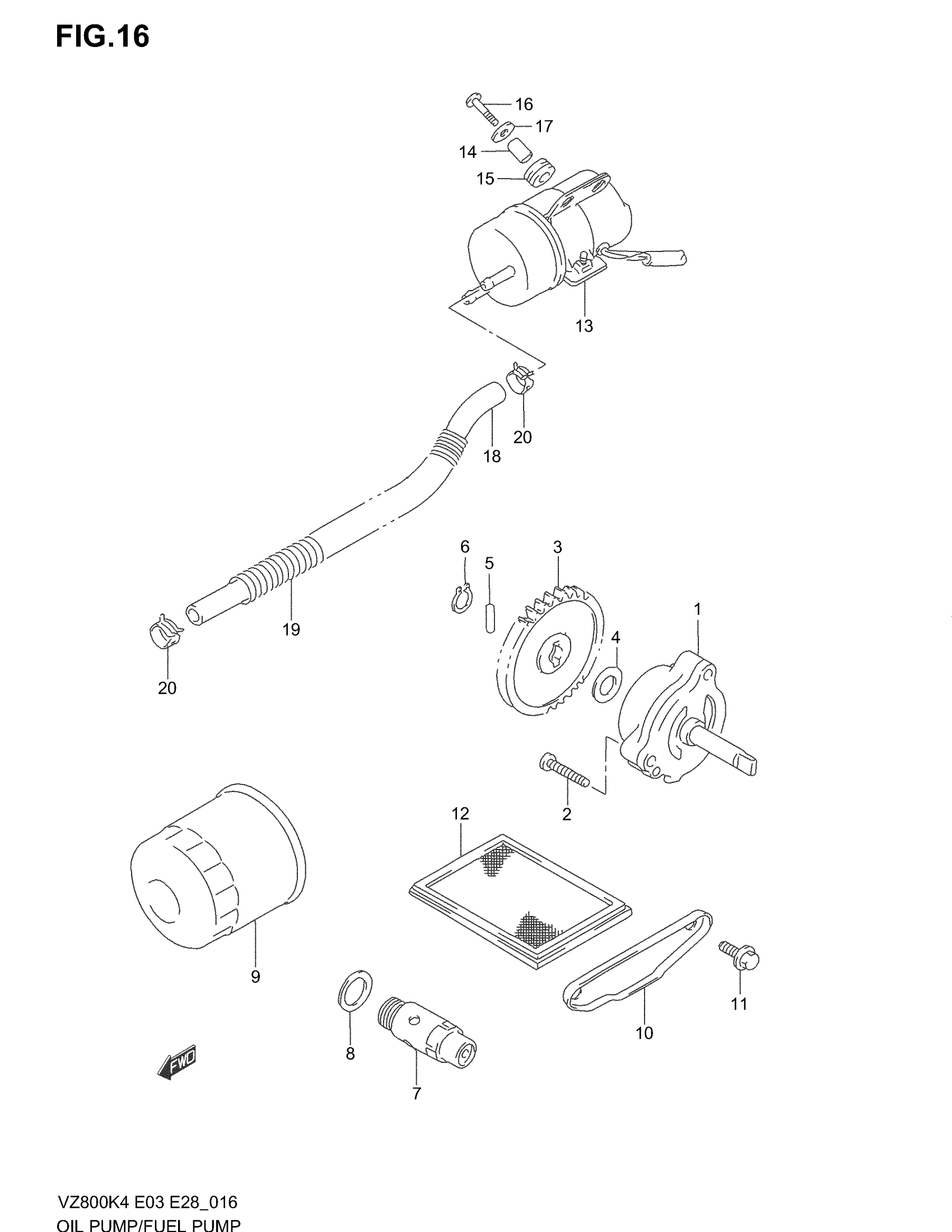

Suzuki VZ800 (2004) OIL PUMP / FUEL PUMP Diagram

#

Description
Price

1

PUMP ASSY, ENGINE OIL

16400-48E00

$208.38

2

SCREW This part replaces 02112-06253.

02112-0625A

$1.80

3

GEAR, OIL PUMP DRIVEN (NT:34)

16331-48E00

$58.92

4

WASHER

09181-10158

$1.97

5

PIN

09261-04009

$1.56

6

CIRCLIP This part replaces 08331-31106.

08331-31109

$1.78

7

VALVE ASSY, OIL RELIEF

16440-33E00

Unavailable

8

GASKET

09168-16002

$1.91

9

FILTER, ENGINE OIL This part replaces 16510-03G00-X07.

16510-07J00

$13.10

10

CAP

16523-48E00

Unavailable

11

BOLT (6X12) This part replaces 09103-06083.

09103-06285

$1.97

12

STRAINER,ENG OIL This part replaces 16520-32E00.

16520-32E01

$13.10

13

PUMP ASSY,FUEL This part replaces 15100-21E01.

15100-21E02

$267.38

14

SPACER

09180-06263

$2.03

15

CUSHION

09320-09009

$4.64

16

BOLT, FUEL PUMP (6X20)

09139-06056

$3.23

17

WASHER (6.5X20X1.2)

09160-06077

$1.91

18

HOSE,6.5X11.5X6 | L:600!250 This part replaces 09355-70125-600.

44421-12FR0

$12.33

19

PROTECTOR

09440-14047

$9.69

20

CLIP This part replaces 09401-11407.

09401-11415

$2.23
