1996 Yamaha Vmax-4 800 (VX800W) Meter Diagram

← All diagrams

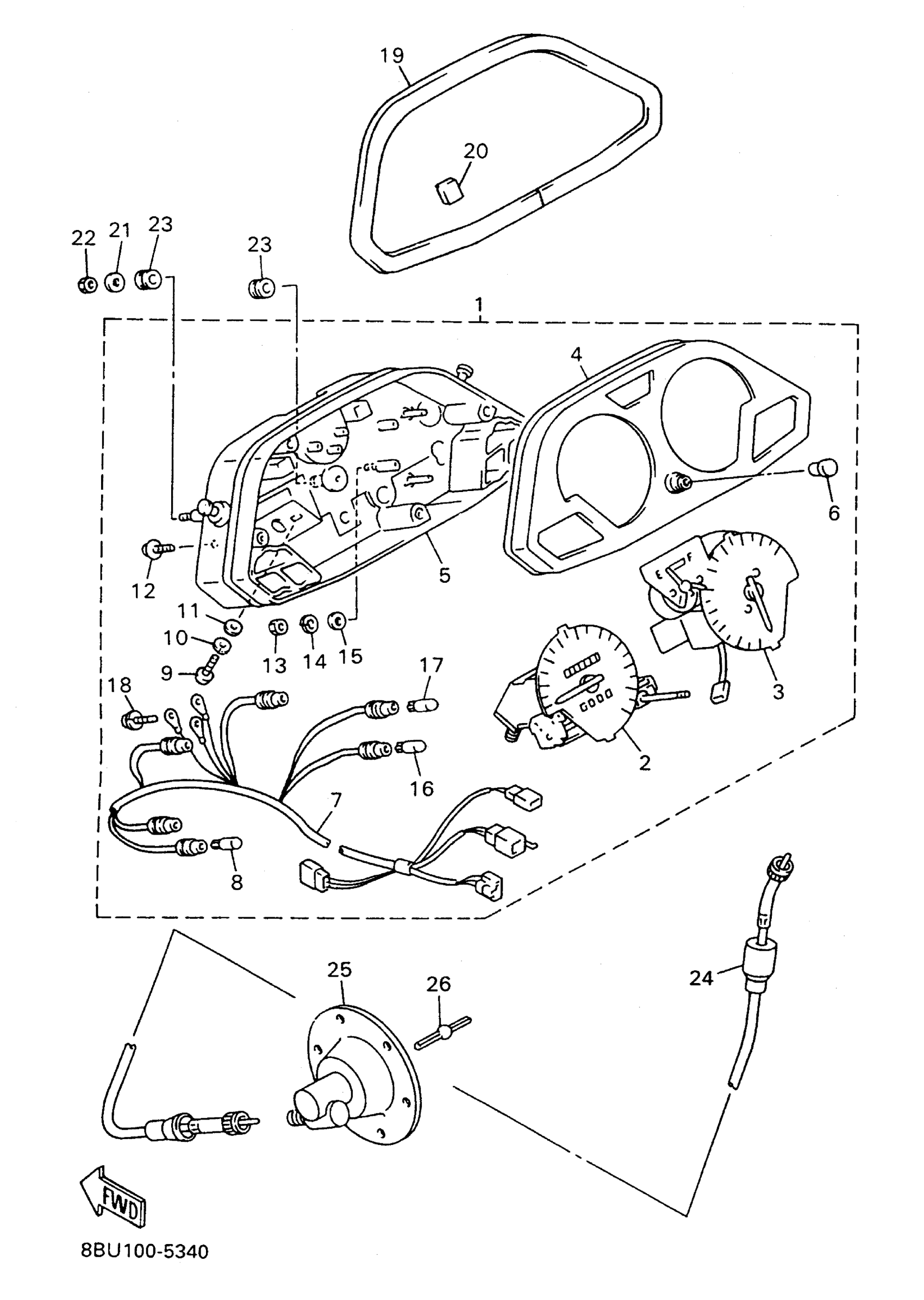

Find the part on the Meter diagram for your 1996 Yamaha Vmax-4 800 (VX800W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1996 Yamaha Vmax-4 800 (VX800W) Meter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASY

89A-83500-42-00

1
Out of stock

2

SPEEDOMETER ASSY

8CR-83580-40-00

1
Out of stock

3

TACHOMETER ASSY

89A-83540-42-00

1
Out of stock

4

COVER,METER

88R-83559-20-00

1
Out of stock

5

. CASE, UNDER (8AS-8353H-20-00)

89A-8353H-40-00

1
Out of stock

6

KNOB, TRIP METER

29L-83578-00-00

—

$24.29

In stock

7

. SOCKET CORD ASSEMBLY

89A-83509-40-00

1
Out of stock

8

BULB, MTR.12V3.4W

4G1-84744-00-XX

1
Out of stock

9

SCREW, PAN HEAD

98517-04012-00

1

$3.28

In stock

10

WASHER(6TA)

92907-04100-00

1

$5.98

In stock

11

WASHER(JF2)

92907-04600-00

1

$1.23

In stock

12

SCREW, TRUSS TAP.

97707-40014-00

—

$6.00

In stock

13

NUT(6TA)

95307-04600-00

1

$6.69

In stock

14

WASHER(6TA)

92907-04100-00

1

$5.98

In stock

15

WASHER(JF2)

92907-04600-00

1

$1.23

In stock

16

BULB (6V 3W)

4N0-83516-00-00

—
Out of stock

17

BULB (12V-1.7W)

3GM-83517-00-00

—
Out of stock

18

SCREW, WITH WASHER(36Y)

90159-03102-00

—
Out of stock

19

TRIM 5

89A-77225-00-00

1
Out of stock

20

DAMPER 1

89A-77198-00-00

1
Out of stock

21

WASHER, PLATE

90201-06020-00

—

$6.28

In stock

22

NUT(6TA)

95317-06600-00

—

$2.69

In stock

23

DAMPER

5J0-83513-00-00

—
Out of stock

24

SPEEDOMETER CABLE ASSY

89A-83550-00-00

1
Out of stock

25

METER GEAR HOUSING COMP

83R-47700-00-00

—

$147.58

In stock

26

JOINT

8K4-47715-00-00

—

$4.60

In stock
